Perché scegliere HPS-NY-S-T8?
• Ridurre l'usura del rivestimento esterno del tubo flessibile

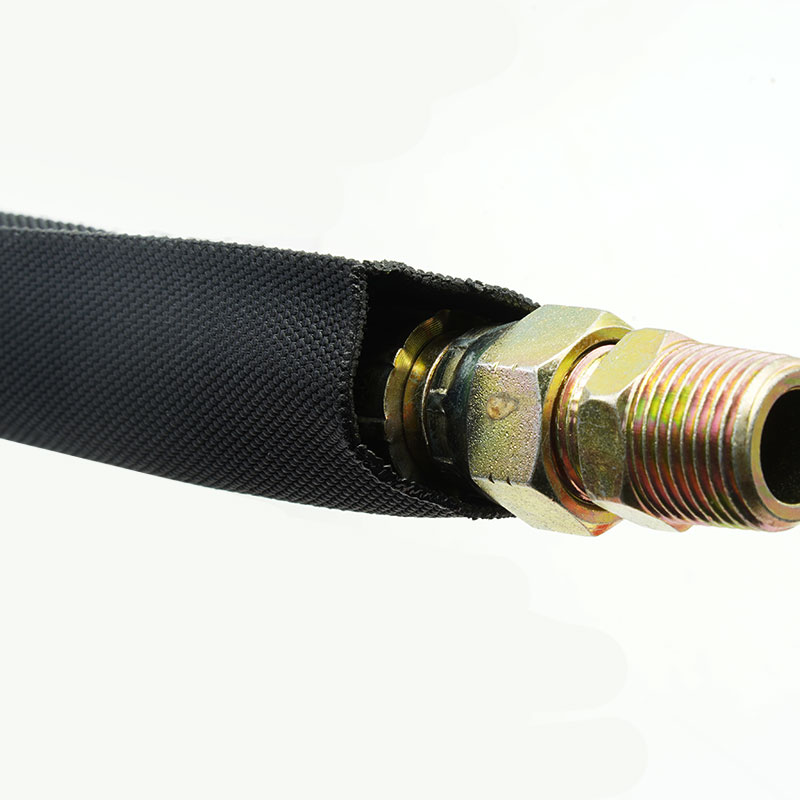

Lo strato di nylon contribuisce a isolare i tubi idraulici dal contatto ripetuto con il telaio della macchina, i morsetti e le linee adiacenti.
• Proteggere i percorsi ristretti senza eccessivo ingombro
La struttura da 0,8 mm è adatta per installazioni in cui lo spazio disponibile e il diametro aggiuntivo del manicotto sono limitati.
• Controllo del movimento di più tubi flessibili
Raggruppare le linee vicine aiuta a ridurre gli sfregamenti incontrollati e a mantenere un percorso più ordinato durante il funzionamento della macchina.
Caratteristiche principali
1.Spessore nominale del manicotto: 0,8 mm
Fornisce uno strato protettivo leggero per il passaggio di cavi idraulici in spazi ristretti.
2.barriera di controllo dell'abrasione
Se montato correttamente, contribuisce a ridurre graffi e usura sulla guaina esterna del tubo flessibile.
3.Gestione flessibile dei fasci di tubi flessibili

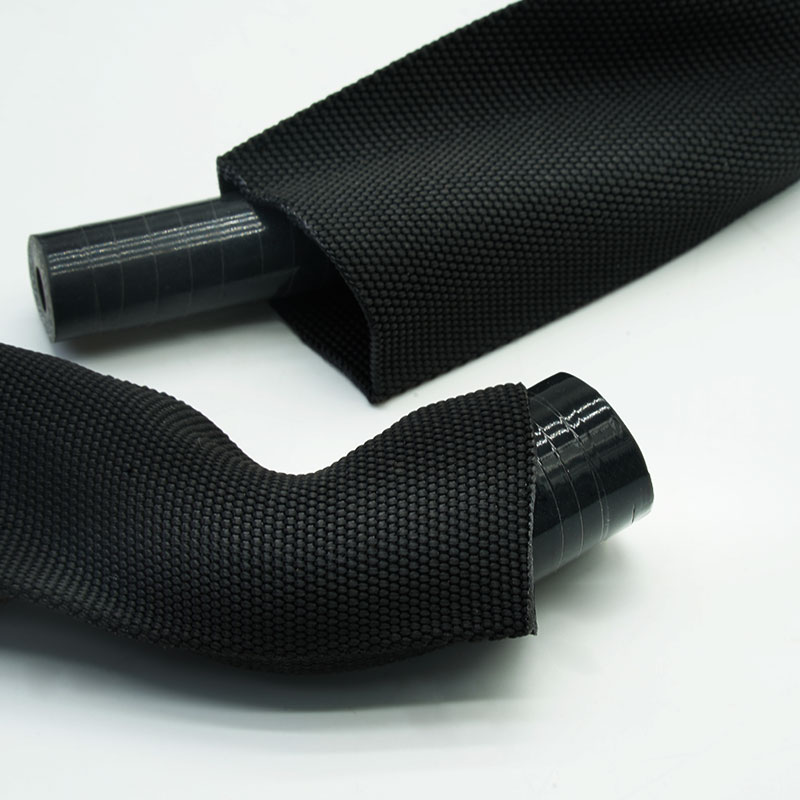

Si adatta a percorsi curvi e raggruppa una o più linee idrauliche compatibili.
4. installazione a basso ingombro
Rispetto alle guaine protettive più spesse, offre un ingombro minore in situazioni in cui lo spazio è limitato.
5.Fornitura di pezzi tagliati a misura
Può essere predisposto per proiettare lunghezze per un'installazione ripetibile su macchinari o gruppi di tubi flessibili.
6.Opzioni di personalizzazione OEM
Diametro, lunghezza, colore, marcatura, trattamento delle estremità e confezionamento possono essere esaminati per i programmi di produzione.
| Materiale | multifilamento di nylon |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 220±10°C |
| Infiammabilità | FMVSS 302 |
| MSHA Conformità | Fare riferimento a MSHA IC293/01 |
| Esplosione Rresistenza | Fare riferimento alla norma ISO 3457. |
| Resistenza all'abrasione | Fare riferimento alla norma ISO 6945. |
| Anti-perdita | Conforme alla norma SAE J343 |
| Resistente ai raggi UV | Conforme alla norma BS EN13758-1 |
| Colore standard | Nero |
| Utensile da taglio | coltello caldo |
Specifiche
Numero di parte | ID (mm) | Larghezza piatta (mm) | Parete Spessore (mm) | Imballaggio Lunghezza (m/bobina) |
| HPS-NY-S-010-BK-T8 | 10 | 20 | 0,8±0,1 | 50 |
| HPS-NY-S-014-BK-T8 | 14 | 25 | 0,8±0,1 | 50 |
| HPS-NY-S-017-BK-T8 | 17 | 30 | 0,8±0,1 | 50 |
| HPS-NY-S-020-BK-T8 | 20 | 35 | 0,8±0,1 | 50 |
| HPS-NY-S-023-BK-T8 | 23 | 39 | 0,8±0,1 | 50 |
| HPS-NY-S-025-BK-T8 | 25 | 42 | 0,8±0,1 | 50 |
| HPS-NY-S-027-BK-T8 | 27 | 46 | 0,8±0,1 | 50 |
| HPS-NY-S-031-BK-T8 | 31 | 52 | 0,8±0,1 | 50 |
| HPS-NY-S-033-BK-T8 | 33 | 55 | 0,8±0,1 | 50 |
| HPS-NY-S-036-BK-T8 | 36 | 60 | 0,8±0,1 | 50 |
| HPS-NY-S-040-BK-T8 | 40 | 66 | 0,8±0,1 | 50 |
| HPS-NY-S-044-BK-T8 | 44 | 72 | 0,8±0,1 | 50 |
| HPS-NY-S-047-BK-T8 | 47 | 77 | 0,8±0,1 | 50 |
| HPS-NY-S-050-BK-T8 | 50 | 80 | 0,8±0,1 | 50 |
| HPS-NY-S-053-BK-T8 | 53 | 86 | 0,8±0,1 | 50 |
| HPS-NY-S-056-BK-T8 | 56 | 91 | 0,8±0,1 | 50 |
| HPS-NY-S-060-BK-T8 | 60 | 97 | 0,8±0,1 | 50 |
| HPS-NY-S-062-BK-T8 | 62 | 100 | 0,8±0,1 | 50 |
| HPS-NY-S-066-BK-T8 | 66 | 107 | 0,8±0,1 | 50 |
| HPS-NY-S-073-BK-T8 | 73 | 118 | 0,8±0,1 | 50 |
| HPS-NY-S-078-BK-T8 | 78 | 126 | 0,8±0,1 | 50 |
| HPS-NY-S-085-BK-T8 | 85 | 137 | 0,8±0,1 | 50 |
| HPS-NY-S-090-BK-T8 | 90 | 145 | 0,8±0,1 | 50 |
| HPS-NY-S-093-BK-T8 | 93 | 149 | 0,8±0,1 | 50 |
| HPS-NY-S-102-BK-T8 | 102 | 165 | 0,8±0,1 | 50 |
| HPS-NY-S-106-BK-T8 | 106 | 170 | 0,8±0,1 | 50 |
| HPS-NY-S-112-BK-T8 | 112 | 179 | 0,8±0,1 | 50 |
| HPS-NY-S-127-BK-T8 | 127 | 206 | 0,8±0,1 | 50 |
Applicazioni tipiche
Macchine edili e movimento terra
Riduce il contatto del rivestimento del tubo flessibile con bracci, telai e strutture mobili delle macchine in aree di percorso congestionate.
Macchinari agricoli
Raggruppa le linee idrauliche e limita l'attrito causato da vibrazioni, articolazione e movimenti ripetuti degli attrezzi.
Sistemi di movimentazione materiali
Protegge i tubi flessibili di sollevamento, sterzo e ausiliari in aree con spazio limitato, come ad esempio intorno a montanti, guide e staffe.
Apparecchiature idrauliche industriali
Separa i tubi flessibili dai bordi delle macchine e dai componenti adiacenti all'interno di presse, gruppi elettrogeni e apparecchiature di produzione.
Misurare il diametro esterno massimo del singolo tubo flessibile o dell'intero fascio di tubi, inclusi raccordi, fascette e transizioni locali. Scegliere una guaina che si installi senza eccessiva tensione, ma che rimanga sufficientemente aderente da evitare impigliamenti o movimenti incontrollati. Valutare il raggio di curvatura, la frequenza di flessione, i punti di sfregamento, la temperatura, i fluidi idraulici, l'esposizione agli agenti atmosferici e il metodo utilizzato per fissare ciascuna estremità. Qualora siano richiesti contenimento di spruzzi puntiformi, protezione contro le rotture o protezione del personale, fornire il metodo di prova applicabile e le condizioni del sistema; il solo spessore non è sufficiente a stabilire tali capacità.
Possibilità di personalizzazione
• Diametro e adattamento del fascio - Selezionare le dimensioni del manicotto più adatte in base al diametro esterno dei singoli tubi flessibili o dei fasci di tubi flessibili.
• Lunghezze di taglio e tolleranze - Lunghezze di taglio personalizzate e controllo delle tolleranze per soddisfare i requisiti di specifiche zone della macchina, kit di tubi flessibili o stazioni di assemblaggio.
• Colore e identificazione - Il nero è il colore standard; etichette stampate o altre opzioni di identificazione possono essere valutate su richiesta.

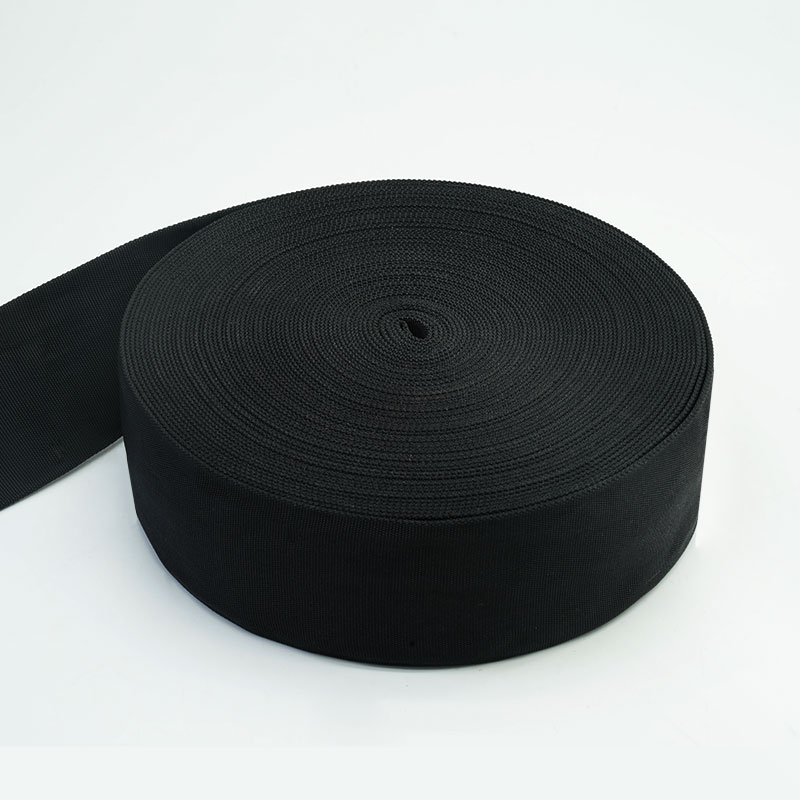

• Confezione - Disponibile in rotoli, sacchetti, kit e cartoni OEM personalizzati.
• Verifica del filato in entrata - Prima della produzione, vengono verificati l'identità dei materiali e i requisiti di acquisto concordati.
• Verifiche delle pareti e della costruzione - Lo spessore nominale e la struttura del tessuto vengono misurati secondo il piano di ispezione approvato.
• Recensione su taglia e vestibilità - Il diametro finale e la compatibilità del campione vengono confrontati con le dimensioni confermate del tubo flessibile o del fascio tubiero.
• Ispezione della lavorazione - La manica viene esaminata per verificare la presenza di danni al filato, contaminazioni, copertura non uniforme e aperture inaccettabili.
• Conferma dell'ordine - Lunghezza, marcatura, finitura finale, quantità e imballaggio vengono controllati rispetto all'ordine rilasciato.
01. Come faccio a selezionare il diametro corretto del manicotto?
Misurare il diametro esterno massimo del tubo o del fascio tubiero e assicurarsi che vi sia spazio sufficiente per l'installazione, evitando però un eccessivo gioco.
02. Può proteggere più tubi flessibili contemporaneamente?
Sì, a condizione che vengano presi in considerazione il diametro totale del fascio, il movimento, il raggio di curvatura e il metodo di ritenzione dell'estremità.
03.La guaina sostituisce l'ispezione del tubo flessibile?
No. Il tubo flessibile, i raccordi e la guaina devono essere tutti ispezionati secondo il piano di manutenzione dell'apparecchiatura.
04. È possibile fornire lunghezze e marcature personalizzate?
Sì. Fornire la lunghezza finale, la tolleranza, i requisiti di identificazione, la quantità e il formato di confezionamento per la revisione.
Richiedi un campione o un preventivo
Inviate il diametro esterno del tubo o del fascio, le condizioni di instradamento, i punti di abrasione, la temperatura, l'esposizione al fluido, la lunghezza finale e la quantità dell'ordine. MJ FLEX verificherà la compatibilità e provvederà a fornire un campione HPS-NY-S-T8 o un preventivo.
