Perché scegliere il telaio a trecce STW-PET-W?
1. Seguire percorsi complessi dei veicoli
La struttura ondulata a maglia si piega attorno agli angoli e ai profili variabili dell'imbracatura.
2. Installazione del cablaggio rapido

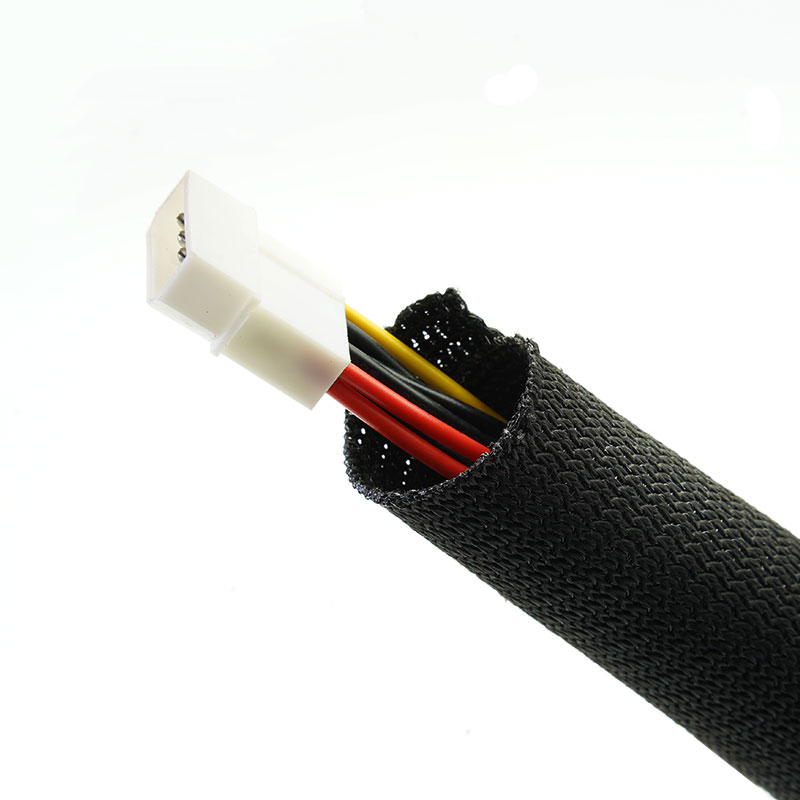

L'ingresso laterale consente di inserire cavi terminati senza doverli tirare attraverso un tubo chiuso.
3. Proteggere i cavi in prossimità dei pannelli
Il rivestimento in tessuto riduce l'usura della giacca a contatto con le strutture del veicolo.
4. Semplificare i servizi e le filiali
Il telaio diviso si apre localmente per consentire le uscite e la manutenzione.
Caratteristiche principali

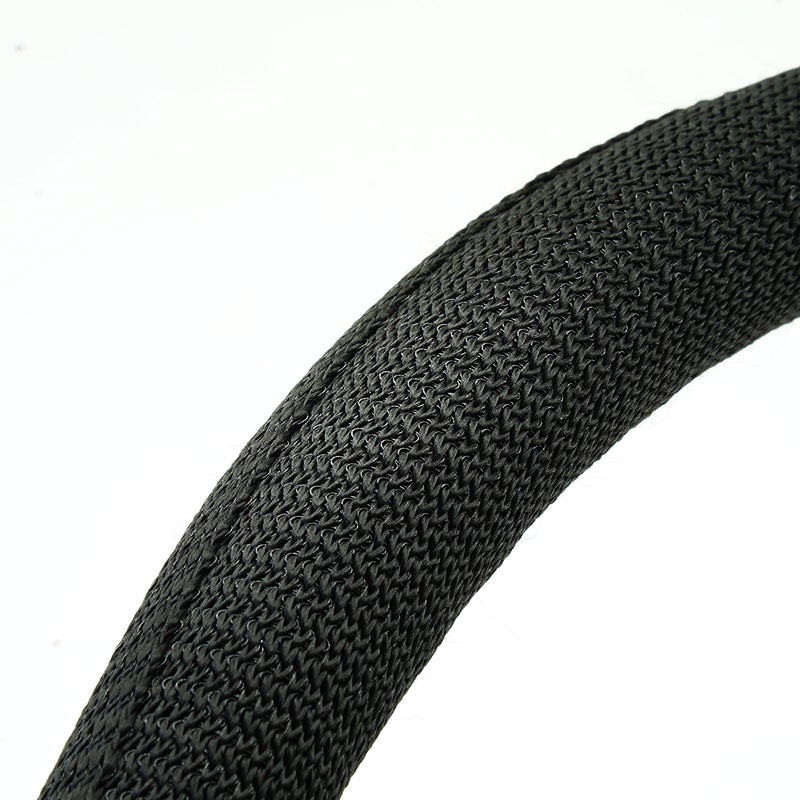

1. Struttura ondulatoria a maglia ordito
Offre una copertura tessile flessibile.

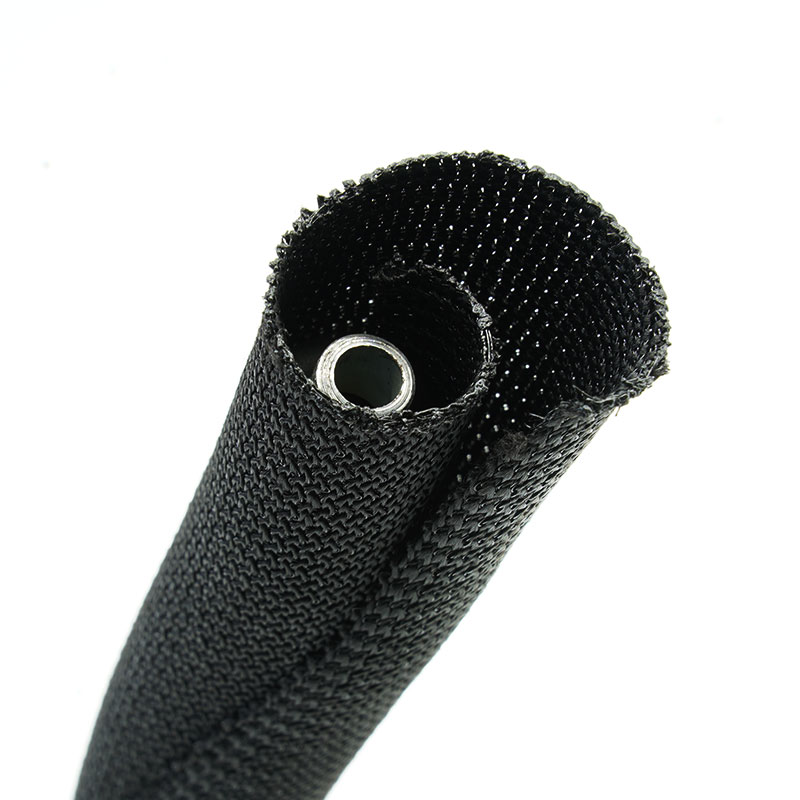

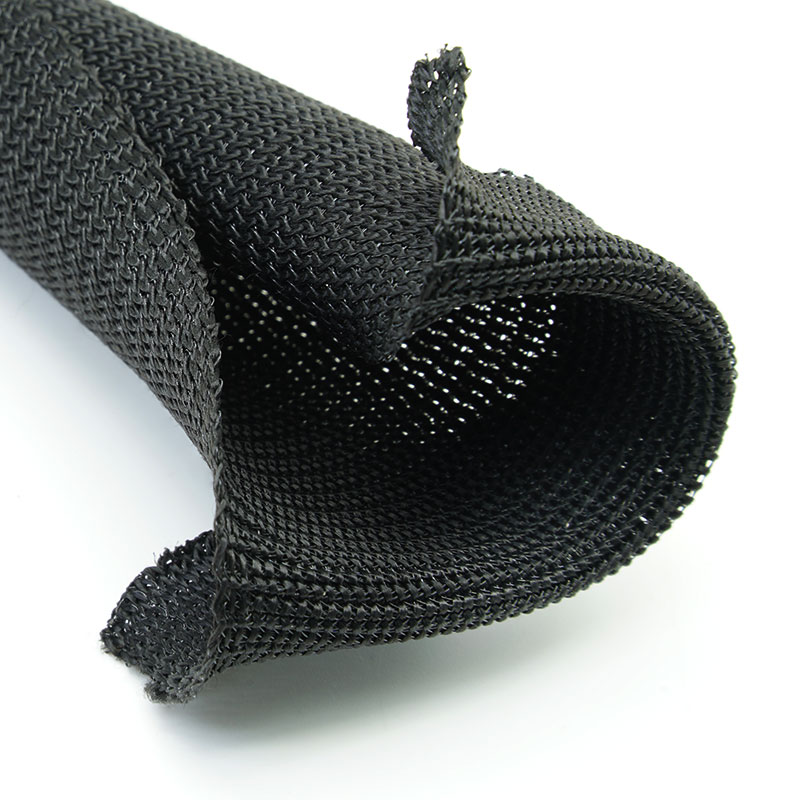

2. Profilo avvolgente diviso
Consente l'installazione con ingresso laterale.
3. Flessibilità di instradamento nel settore automobilistico
Segue le curve e i fasci irregolari.
4. Costruzione adatta ai rami
Consente l'uscita dei cavi in loco.
5. Protezione dall'abrasione
Contribuisce a ridurre l'usura della guaina dei cavi.
6. Alternativa leggera
Evita l'utilizzo di ingombranti tubi rigidi nelle aree protette.
7. Fornitura di cablaggi personalizzati
È possibile verificare dimensioni, lunghezze e imballaggio.
| Materiale | Multifilamento+monofilo in PET |
| Costruzione | Telaio diviso per maglieria in ordito |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | da -40 °C a +150 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94 V0, FMVSS302, GB8410-2006 |
| Colore standard | Nero, altri colori soggetti a ordine minimo |
| Certificazione | Conforme alle normative RoHS e REACH, privo di alogeni. |
| Senza alogeni | SÌ |
| Resistente ai raggi UV | SÌ |
| Utensile da taglio | Lama o coltello caldo |
| Fornitura | Rotoli o pezzi tagliati |
Specifiche
Numero di parte | ID (mm) | | Larghezza di apertura
(mm) | Intervallo di diametro del fascio (mm) | Imballaggio Lunghezza (m/bobina) |
Min | Massimo |
STW-PET-005-BK-W | 5 | 7 | 25±4 | 4 | 6 | 200 |
STW-PET-008-BK-W | 8 | 10 | 40±4 | 6 | 9 | 100 |
STW-PET-010-BK-W | 10 | 12 | 45±4 | 8 | 11 | 80 |
STW-PET-013-BK-W | 13 | 15 | 65±5 | 12 | 15 | 50 |
STW-PET-016-BK-W | 16 | 18 | 77±5 | 15 | 18 | 100 |
STW-PET-019-BK-W | 19 | 21 | 97±5 | 18 | 22 | 100 |
| | | | 23 | 26 | 50 |
| | | | 28 | 30 | 50 |
| | | | 29 | 34 | 50 |
| | | | 35 | 40 | 50 |
| | | | 48 | 52 | 25 |
● Nota: Selezionare la dimensione in base al diametro effettivo del fascio e assicurarsi che vi sia una sovrapposizione di almeno il 35% dopo l'installazione.
Applicazioni tipiche
Cablaggi del cruscotto
Percorsi di cablaggio ramificato attraverso spazi interni ristretti.
Sistemi di porte e sedili
Protegge i cablaggi flessibili attorno ai moduli mobili.
Cablaggio della carrozzeria e del tetto
Contiene cavi lunghi che corrono dietro i pannelli di rivestimento.
Macchinari industriali
Organizza il cablaggio dei sensori attorno a telai e curve.
Elettrodomestici
Protegge i gruppi di cavi interni in prossimità degli alloggiamenti.
Misurare il diametro minimo e massimo del fascio, la posizione delle ramificazioni e il raggio di curvatura. Selezionare una dimensione che si chiuda saldamente senza appiattire il profilo a maglia. Specificare i requisiti di resistenza all'abrasione, al movimento, alla temperatura e ai fluidi. Utilizzare un materiale FR o resistente alle alte temperature testato, qualora il progetto richieda tali proprietà.
Possibilità di personalizzazione
Dimensioni nominali - Corrispondenti alla gamma di cavi.
Densità della lavorazione a maglia: regolata per garantire copertura e flessibilità.
Lunghezze tagliate - Preparate per zona di imbracatura.
Etichette e imballaggi: kit OEM e marchi privati disponibili.
Lo standard STW-PET-W è destinato all'organizzazione meccanica dei cavi e alla protezione dall'abrasione. Le dichiarazioni relative a resistenza a fiamma, temperatura, applicazioni automobilistiche e agenti chimici richiedono dati costruttivi precisi. Le dichiarazioni dei materiali possono essere disponibili per i filati confermati.
Identità del filato: vengono controllati il materiale e il colore.
Ispezione del profilo a maglia: vengono monitorate la consistenza dell'onda e la presenza di difetti.
Verifica della vestibilità: vengono controllate la chiusura e le dimensioni.
Rilascio dell'imballaggio: lunghezza, etichette e quantità sono confermate.
01. In cosa si differenzia dalla fascia portabebè tessuta?
La lavorazione a maglia in ordito crea una struttura ondulata flessibile e ad anelli; il tessuto a trama ha un intreccio di filati e una superficie diversi.
02. È possibile che i cavi escano lungo il percorso?
Sì. Il profilo diviso si apre localmente per le filiali.
03. La versione standard è ignifuga?
Solo se supportato da dati di test relativi alla costruzione esatta.
Richiedi un campione o un preventivo
Inviateci la gamma di prodotti, l'ambiente di installazione, le prestazioni richieste, la lunghezza di taglio e la quantità. MJ FLEX vi consiglierà una soluzione costruttiva adeguata e provvederà a fornirvi un campione o un preventivo.
