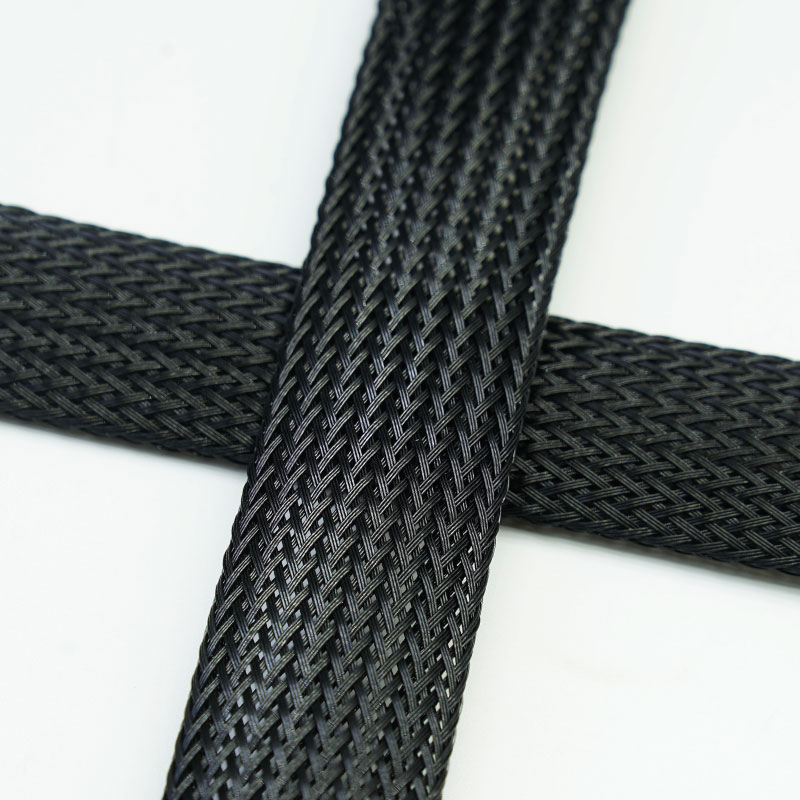

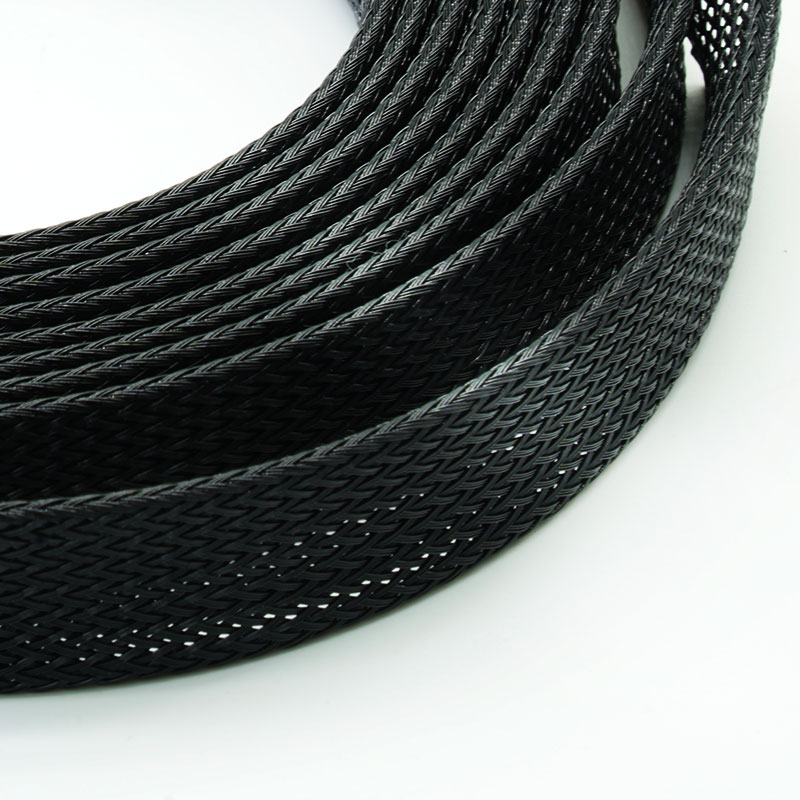

Guaina per cavi intrecciata espandibile in PET ignifugo UL 94 V0

MJ FLEX BRS-PET-FR-V0 è una guaina intrecciata espandibile in PET sviluppata per cablaggi che richiedono prestazioni di infiammabilità del materiale UL 94 V-0 per la costruzione di riferimento. Combina il passaggio dei connettori, una protezione flessibile dall'abrasione e un instradamento ordinato dei cavi con una base di selezione ignifuga ben definita per apparecchiature elettriche ed elettroniche.

  • Materiale :

    PET Monofilament

  • Temperatura di lavoro :

    -40℃~ +150℃

  • Punto di fusione :

    240+(-)10℃

  • Infiammabilità :

    UL 94 V-0

  • Colore standard :

    Black

  • Certificazione :

    Rohs,Reach,Halogen Free,CSA

  • MOQ :

    1 Spool

  • Perché scegliere BRS-PET-FR-V0?

    • Soddisfare uno specifico requisito del materiale V-0

    La costruzione ignifuga di cui si fa riferimento è adatta a progetti che richiedono prestazioni conformi alla norma UL 94 V-0.

    •Proteggere i cavi assemblati terminati

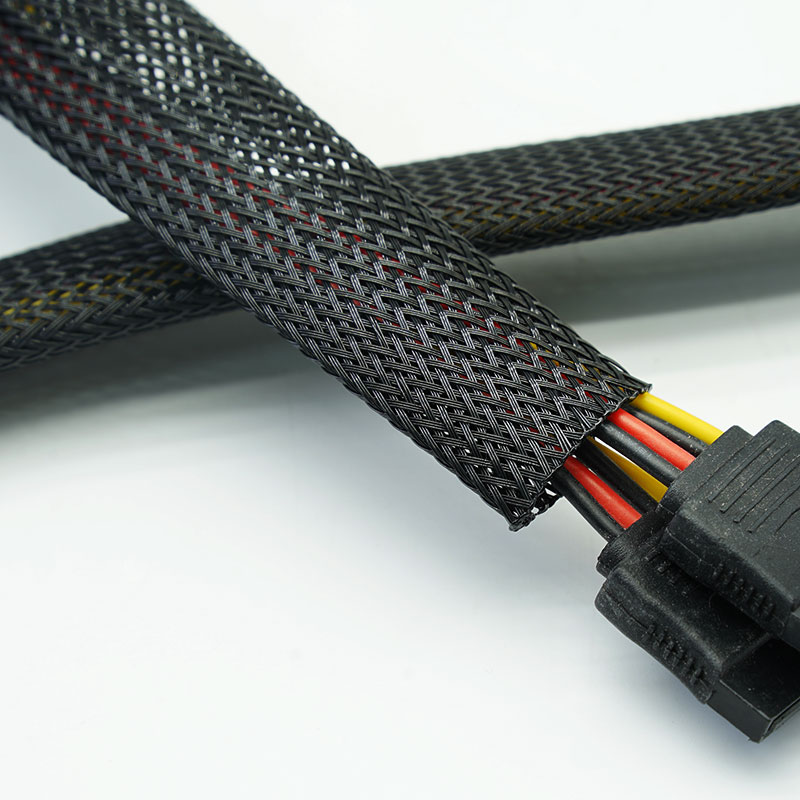

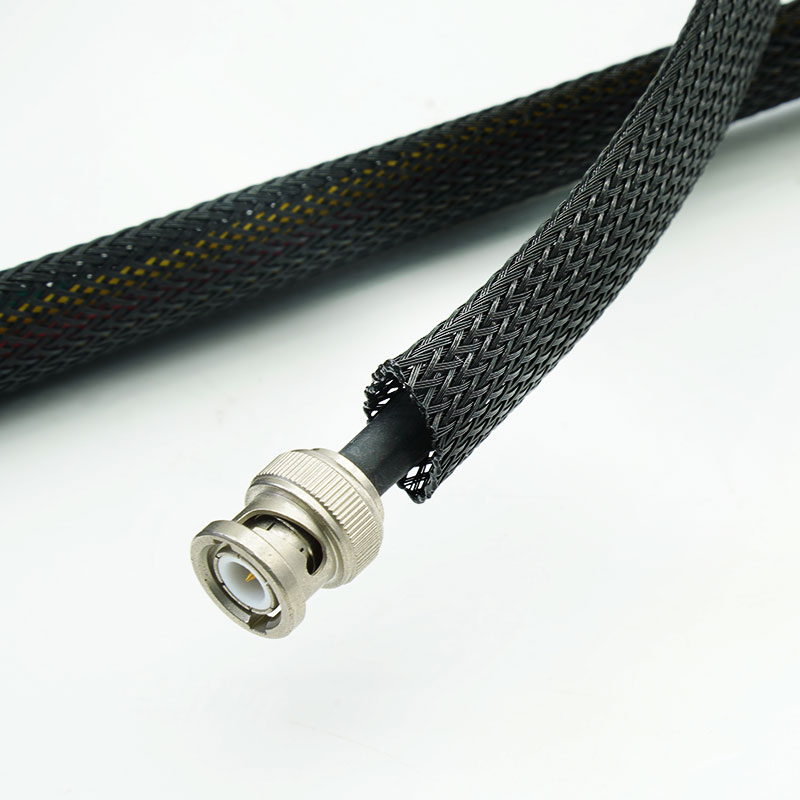

    La treccia espandibile passa sopra i connettori e si avvolge attorno al fascio di cavi.

    • Distinguere la conformità dalle affermazioni generiche.

    La pagina distingue chiaramente la norma UL 94 V-0 dalle norme VW-1, nonché dai test di infiammabilità per il settore ferroviario e automobilistico.

    • Unisci la resistenza al fuoco alla protezione quotidiana.

    La guaina inoltre organizza i cavi e riduce l'abrasione di routine negli assemblaggi delle apparecchiature.



    Caratteristiche principali

    1. Prestazioni UL 94 V-0
    La costruzione di riferimento soddisfa la classificazione di infiammabilità del materiale plastico specificata.
    2. Monofilamento in PET ignifugo
    Combina un comportamento della fiamma ben definito con una pratica protezione dei cavi.
    3. Installazione espandibile
    Si adatta ai connettori e si adegua a diametri di fascio variabili.
    4. Barriera antiabrasione flessibile
    Contribuisce a ridurre l'usura della guaina dei cavi all'interno di apparecchiature e contenitori.
    5. Treccia aperta leggera
    Consente di organizzare il cablaggio senza l'ingombro di tubi rigidi.
    6. Tagliabile con coltello caldo
    Garantisce un assemblaggio efficiente e un taglio preciso delle estremità.
    7. Supporto documentale
    È possibile consultare i rapporti e i documenti di conformità dei materiali relativi al progetto di costruzione selezionato.



    Dati tecnici

    MaterialeMonofilamento in PET ignifugo
    CostruzioneTreccia aperta espandibile
    Temperatura di lavoroda -40 °C a +150 °C
    Punto di fusione240±10°C
    InfiammabilitàUL 94 V-0
    Resistenza all'abrasioneMezzo
    Spessore della parete0,65 ± 0,05 mm
    Colore standardNero; altri colori disponibili su richiesta.
    CertificazioneConformità RoHS, REACH, assenza di alogeni, certificazione UL e documentazione V-0 applicabile.
    Senza alogeniSÌ
    Resistente ai raggi UVSÌ
    Utensile da tagliocoltello caldo

    Specifiche
    Numero di parte
    Larghezza piatta (L)
    Campo di estensione esteso (mm)
    Parete
    Spessore
    (mm)
    Imballaggio
    Lunghezza
    (m/bobina)
    Pollice
    mm
    Min.(I)
    Max.(O)
    BRS-PET-003-BK-FR-V0
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-V0
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-V0
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-V0
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-V0
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-V0
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-V0
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-V0
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-V0
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-V0
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-V0
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-V0
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-V0
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-V0
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-V0
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-V0
    4”
    		10080150
    0,65±0,05
    		50
    ● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.

    Applicazioni tipiche
    Apparecchiature elettriche ed elettroniche
    Protegge il cablaggio interno laddove è specificato un materiale di rivestimento con classificazione V-0.
    Quadri di controllo industriali
    Organizza i cavi di alimentazione, di segnale e di controllo, rispettando al contempo uno specifico requisito di infiammabilità dei materiali.
    Batterie e apparecchiature di accumulo di energia
    Copre i cablaggi ausiliari e a bassa tensione all'interno degli armadi; i requisiti a livello di sistema restano soggetti alla revisione del progetto.
    Apparecchiature di ricarica
    Protegge i fasci di cavi nei moduli di ricarica e nei quadri elettrici.
    Apparecchi e strumenti
    Garantisce un instradamento organizzato e resistente all'abrasione laddove sono richiesti componenti in polimero ignifugo.
    elettronica per i trasporti
    Protegge il cablaggio delle apparecchiature quando la specifica del componente indica UL 94 V-0 anziché un test per veicoli o treni.

    Come selezionare

    Innanzitutto, accertatevi che la norma UL 94 V-0 sia effettivamente il requisito. Non è intercambiabile con VW-1, FMVSS 302 o EN 45545. Successivamente, fornite il diametro del fascio, il connettore più grande, la temperatura, il luogo di installazione e la documentazione di approvazione richiesta, in modo che la costruzione proposta possa essere verificata prima del preventivo.



    Opzioni di personalizzazione

    • Selezione della taglia approvata - Il diametro nominale è adattato sia al fascio di cavi che al connettore più grande, garantendo al contempo una copertura adeguata.

    • Copertura a treccia - La costruzione può essere verificata entro i limiti del materiale testato e delle specifiche di produzione approvate.

    • Tagliare lunghezze - Per l'assemblaggio ripetibile delle apparecchiature, è possibile fornire pezzi tagliati a caldo.

    • Identificazione e tracciabilità - È possibile aggiungere etichette di progetto, numeri di lotto e riferimenti ai documenti alla confezione.

    • Imballaggi commerciali - La lunghezza del rotolo, l'imballaggio interno, la quantità di cartoni e le opzioni di etichettatura personalizzata possono essere personalizzate previa approvazione.



    Test e conformità

    La struttura in PET ignifugo di cui si fa riferimento è progettata per soddisfare le prestazioni di infiammabilità del materiale UL 94 V-0. V-0 non è equivalente a VW-1, FMVSS 302 o EN 45545 e non certifica l'intero cablaggio o le apparecchiature terminali. I rapporti di prova applicabili e la documentazione RoHS, REACH o relativa all'assenza di alogeni devono essere confrontati con la struttura ordinata prima della pubblicazione o dell'approvazione.

    Garanzia di qualità e fornitura

    • Materiale ignifugo controllato - La produzione utilizza la formulazione PET approvata, corredata dalla relativa documentazione tecnica.

    • Tracciabilità del lotto e del processo - I lotti di materie prime e i registri di produzione vengono conservati per garantire la tracciabilità degli ordini.

    • Ispezione della treccia e delle dimensioni - Copertura, dimensioni nominali, espansione e condizioni della superficie vengono monitorati durante la produzione.

    • Verifica della lunghezza e dell'etichettatura - I rotoli o i pezzi tagliati vengono controllati in base alla quantità, alla tolleranza e all'identificazione di conformità richiesta.

    • Revisione dei documenti prima della spedizione. - Le relazioni e le dichiarazioni richieste vengono verificate per accertarne la pertinenza rispetto alla costruzione fornita.

    Domande frequenti

    01. La norma UL 94 V-0 è equivalente alla VW-1?
    La norma UL 94 classifica l'infiammabilità dei materiali plastici, mentre la VW-1 è un test di infiammabilità verticale associato a fili e cavi.
    02. La guaina può espandersi sopra spine e terminali?
    Sì, entro il suo intervallo di espansione previsto. Fornire le dimensioni massime del connettore e del fascio per la selezione della dimensione.
    03. La sigla V-0 significa che l'intero cablaggio è certificato?
    No. La classificazione si applica al materiale o alla struttura del manicotto di riferimento. L'apparecchiatura o il cablaggio finali potrebbero richiedere una valutazione separata.
    04. Sono disponibili i rapporti di prova?
    È possibile fornire le relazioni pertinenti per la revisione, previa conferma che la costruzione richiesta sia coperta.



    Richiedi un campione o un preventivo

    Comunicaci il diametro del fascio, la dimensione del connettore, l'ambiente di utilizzo, lo standard richiesto e la quantità. MJ FLEX ti consiglierà una soluzione costruttiva adeguata e ti fornirà campioni o un preventivo.
