Perché scegliere BRS-PET-HD?
• Migliorare la copertura via cavo
La trama fitta riduce gli spazi aperti nella treccia, contribuendo a coprire i conduttori esposti, i fili di colori diversi e i fasci irregolari.
• Crea un aspetto più pulito per l'imbracatura
Il PET fornisce una barriera sacrificale leggera contro sfregamenti e graffi.
• Protezione senza ingombranti tubi
La rete in PET leggera contribuisce a ridurre gli sfregamenti frequenti, preservando al contempo flessibilità e traspirabilità.
• Adattare i connettori e le variazioni di diametro
La treccia espandibile si allunga per l'installazione e si contrae attorno al fascio di cavi quando viene selezionata la dimensione corretta.
Caratteristiche principali

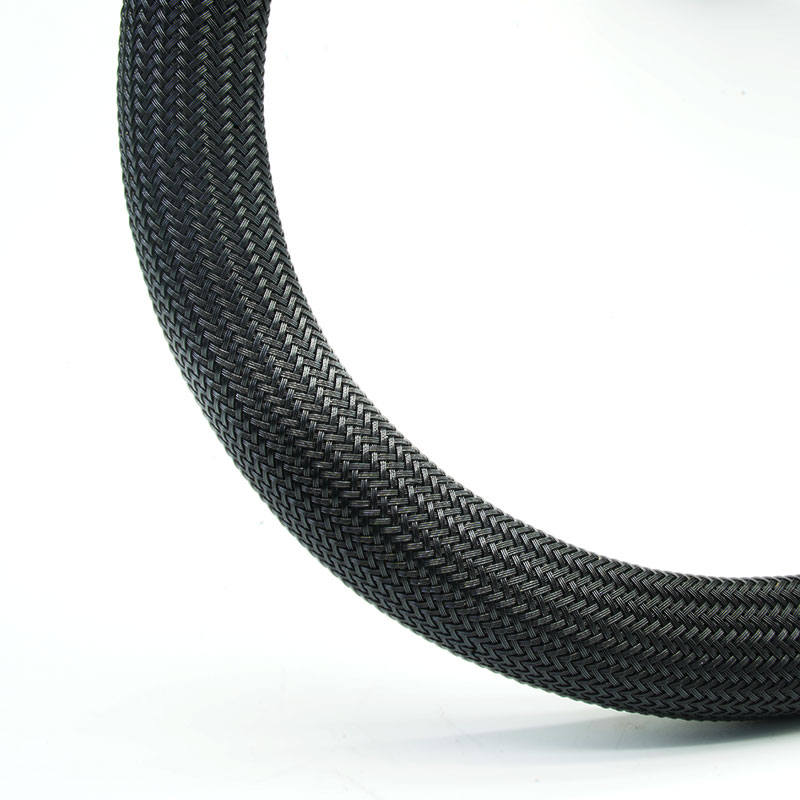

1. Struttura intrecciata ad alta densità
Questa guaina intrecciata ad alta densità offre una maggiore copertura visiva rispetto ai prodotti convenzionali a trama aperta.
2. Struttura a rete espandibile

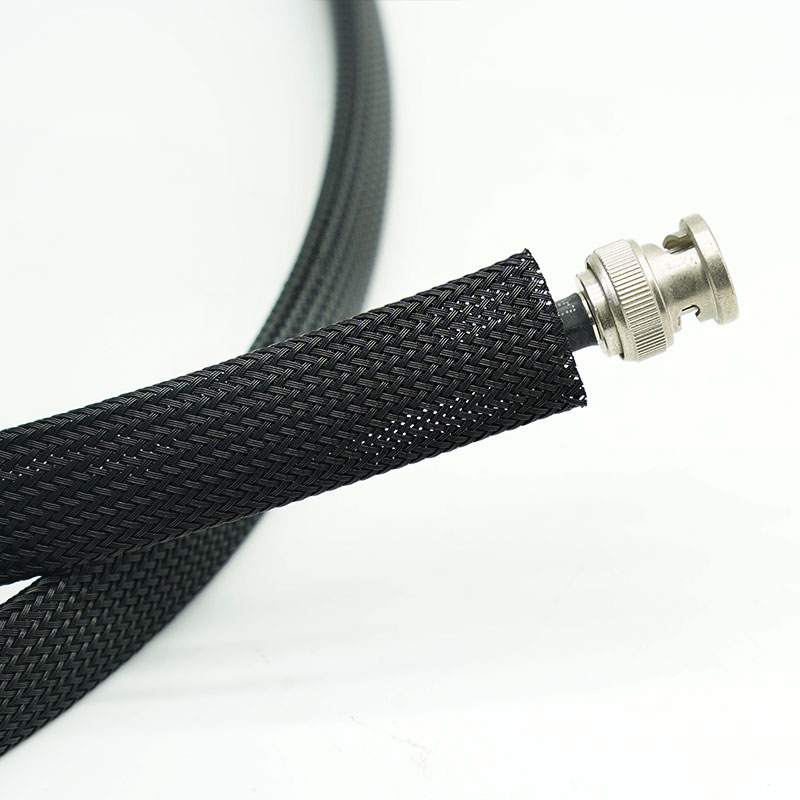

La guaina in rete intrecciata si adatta a una gamma definita di diametri di cavo e può passare sopra numerosi connettori durante l'installazione.
3. Migliore occultamento dei cavi
Aiuta a mascherare colori misti, segni e disposizioni irregolari dei cavi all'interno del fascio.
4. Protezione antiabrasione leggera
Crea una barriera flessibile che aiuta a ridurre lo sfregamento e i graffi dovuti al contatto con la guaina dei cavi.
5. Instradamento flessibile dei cablaggi
Si piega insieme ai cavi assemblati e segue variazioni moderate del profilo del fascio.
6. Rifinitura pulita per la gestione dei cavi
La guaina a rete per cavi conferisce un aspetto ordinato al cablaggio delle apparecchiature e agli assemblaggi visibili al cliente.
7. Configurazioni OEM personalizzate
Dimensioni nominali, densità della treccia, colore, lunghezza di taglio e confezionamento possono essere valutati in base ai requisiti del progetto.
| Materiale | monofilamento in PET |
| Costruzione | treccia espandibile a trama fitta |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL 94 V0, VW-1 |
| Colore standard | Nero, Arancione |
| Gamma di taglie | dimensioni nominali specifiche del progetto |
| Certificazione | Conforme alle normative RoHS e REACH, privo di alogeni. |
| Utensile da taglio | coltello caldo |
| Modulo di fornitura | Rotoli sfusi o lunghezze tagliate su misura |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Parete Spessore (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
BRS-PET-002-HD | 5/64" | 2 | 2 | 2 | 0,80±0,10 | 800 |
BRS-PET-003-HD | 1/8” | 3 | 2 | 3 | 0,80±0,10 | 800 |
BRS-PET-006-HD | 1/4” | 6 | 4 | 6 | 0,80±0,10 | 500 |
BRS-PET-008-HD | 5/16” | 8 | 6 | 8 | 0,80±0,10 | 350 |
BRS-PET-009-HD | 23/64" | 9 | 7 | 10 | 0,80±0,10 | 350 |
BRS-PET-010-HD | 3/8” | 10 | 8 | 11 | 0,80±0,10 | 350 |
BRS-PET-012-HD | 1/2” | 12 | 9 | 13 | 0,80±0,10 | 300 |
BRS-PET-016-HD | 5/8” | 16 | 13 | 17 | 0,80±0,10 | 250 |
BRS-PET-020-HD | 3/4” | 20 | 16 | 20 | 0,80±0,10 | 200 |
Applicazioni tipiche
Cablaggi interni per autoveicoli
Copre i cablaggi di colori misti dietro cruscotti, console, sedili e finiture, mantenendo al contempo la flessibilità di instradamento.
Macchinari industriali e pannelli di controllo
Organizza i cavi dei sensori, dei segnali e dei controlli e contribuisce a ridurre il contatto della guaina con i telai e i bordi dell'involucro.
Elettrodomestici
Migliora l'aspetto dei gruppi di cavi interni e protegge i fili dal contatto con l'involucro.
Apparecchiature elettroniche e di comunicazione
Contiene alloggiamenti compatti per dati, alimentazione e segnale, dove un aspetto ordinato e una buona ventilazione sono entrambi importanti.
Robotica e apparecchiature automatizzate
Fornisce una copertura leggera per gruppi di cavi flessibili instradati attraverso aree di movimentazione o di servizio protette.
Misurare il diametro minimo e massimo del fascio di cavi e il connettore o raccordo più grande su cui deve passare la guaina. Scegliere una dimensione nominale che garantisca la copertura installata richiesta senza operare continuamente alla massima espansione. Una maggiore espansione apre l'angolo della treccia e riduce la copertura superficiale, pertanto i progetti con requisiti di occultamento stringenti devono essere valutati sul fascio effettivo. Specificare inoltre i requisiti relativi al raggio di curvatura, al movimento, all'abrasione, alla temperatura, ai fluidi, al colore e alla lunghezza di taglio.
Possibilità di personalizzazione
Diametro nominale e intervallo di espansione: dimensionato in base al fascio di cavi, allo spazio disponibile per il connettore e all'area di copertura desiderata.
Densità della treccia e configurazione del filato: esaminate per bilanciare copertura, flessibilità, peso e requisiti di installazione.
Colori e identificazione - Nero standard più colori del progetto o opzioni di tracciamento soggette a quantità minima d'ordine e disponibilità del filato.
Lunghezze di taglio e confezionamento: sono disponibili tagli a caldo o altre preparazioni delle estremità concordate, lunghezze etichettate, bobine, sacchetti e cartoni OEM.
Per la costruzione confermata potrebbero essere disponibili dichiarazioni sui materiali quali RoHS e REACH. Il BRS-PET-HD standard non deve essere presentato come ignifugo, resistente ai raggi UV o idoneo per una classe di temperatura definita, a meno che la versione fornita non sia supportata dai relativi dati di prova. La copertura e l'espansione devono essere verificate al diametro di installazione effettivo, poiché l'apertura della treccia varia con l'espansione del manicotto.
Verifica del filato in PET: l'identità del materiale, il colore e le condizioni del filato in entrata vengono controllati rispetto alle specifiche approvate.
Controllo della densità della treccia: durante la produzione vengono monitorati la distribuzione del filato, l'uniformità della copertura e la presenza di aperture visibili.
Controllo dimensionale ed espansione - Le dimensioni nominali e l'adattamento vengono verificati utilizzando diametri di fascio controllati.
Controllo della qualità superficiale: vengono verificati filamenti rotti, contaminazioni, anelli e altri difetti visibili della treccia.
Conferma definitiva dell'ordine: lunghezza, quantità, etichette, imballaggio e documenti richiesti vengono confermati prima della spedizione.
01. In che cosa si differenzia BRS-PET-HD dalla guaina intrecciata standard in PET?
Utilizza una treccia più fitta per fornire una maggiore copertura visiva e un aspetto finale più uniforme. La copertura esatta dipende dal diametro di installazione.
02. L'espansione influisce sulla copertura via cavo?
Sì. Man mano che la guaina si espande, l'angolo della treccia si apre e gli spazi visibili aumentano. Selezionare la misura tenendo conto sia del fascio di cavi che della copertura richiesta.
03.Può passare attraverso i connettori?
Sì, se la struttura selezionata ha una capacità di espansione sufficiente per il connettore più grande. Fornire le dimensioni del connettore per conferma.
04. È possibile fornire colori personalizzati?
Sì, a seconda della disponibilità del filato PET, della tolleranza cromatica e della quantità minima d'ordine.
05. Come vanno rifinite le estremità delle maniche?
Le trecce in PET vengono comunemente tagliate a caldo per contribuire a controllare lo sfilacciamento. Il metodo di taglio finale deve essere compatibile con il processo di assemblaggio e i requisiti estetici.
Richiedi un campione o un preventivo
Inviateci la gamma di cavi, le dimensioni massime del connettore, la copertura richiesta, l'ambiente di installazione, il colore, la lunghezza di taglio e la quantità dell'ordine. MJ FLEX vi consiglierà una struttura BRS-PET-HD adatta e provvederà a fornirvi un campione o un preventivo.
