Perché scegliere la guaina fonoassorbente SBW-PET-NR?
1. Ridurre il rumore delle cinghie
Lo strato di contatto morbido contribuisce a isolare i cavi dai pannelli di rivestimento e dalle superfici delle apparecchiature.
2. Cablaggio di finitura per interventi di ammodernamento
L'ingresso laterale si installa attorno ai cablaggi terminati senza rimuovere i connettori.
3. Mantenere l'accesso al servizio
La sovrapposizione a chiusura automatica si riapre per consentire l'ispezione o la sostituzione del cavo.
4. Controllare i fasci irregolari
La treccia flessibile si adatta a curve, ramificazioni e variazioni di diametro.
Caratteristiche principali
1. Superficie di contatto per la riduzione del rumore
Contribuisce a ridurre l'attrito e il rumore da impatto nelle interfacce del cablaggio.
2. Struttura split a chiusura automatica
Si avvolge attorno ai cavi e ritorna a un profilo chiuso.
3. Installazione di un ingresso laterale in fase di ristrutturazione
Compatibile con i cavi assemblati.

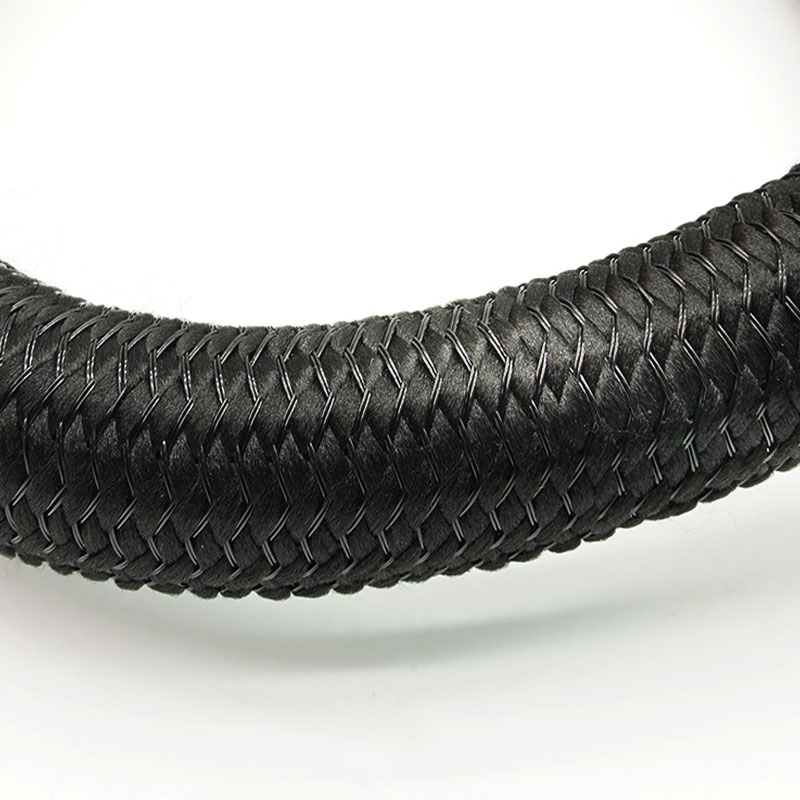

4. Struttura intrecciata flessibile
Percorre tragitti curvi e irregolari.
5. Protezione dall'abrasione
Contribuisce a ridurre l'usura della guaina dei cavi.
6. Punti di diramazione accessibili
Consente l'uscita dei cavi locali e la manutenzione.
7. Opzioni OEM personalizzate
È possibile verificare dimensioni, sovrapposizioni, lunghezze e imballaggio.
| Materiale | Monofilamento e multifilamento in PET |
| Costruzione | Pellicola a strappo autochiudente |
| Sovrapposizione | 50% |
| Temperatura di lavoro | da -40 °C a +150 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | FMVSS 302, VW-1 |
| Colore standard | Nero |
| Certificazione | RoHS, REACH |
| Prestazioni del rumore | Dipende dall'applicazione |
| Utensile da taglio | coltello caldo |
| Fornitura | Rotoli o pezzi tagliati |
Specifiche
Numero di parte | Dimensione nominale (mm) | Intervallo di diametro del fascio (mm) | Imballaggio Lunghezza (m/bobina) |
Min | Massimo |
SBW-PET-005-BK-NR | Φ5 | 4 | 6 | 100 |
SBW-PET-010-BK-NR | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-NR | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-NR | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-NR | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
Applicazioni tipiche
Cruscotti e portiere per autoveicoli
Riduce il rumore di contatto del cablaggio dietro le finiture e i pannelli interni.
Cablaggio dei sedili e della console
Contiene cavi accessori mobili in prossimità di telai e meccanismi.
Elettrodomestici
Limita il movimento e l'attrito dei cavi all'interno degli alloggiamenti.
Stazioni operative industriali
Organizza i cavi di servizio in prossimità di coperture e pannelli.
Apparecchiature elettroniche
Fornisce una protezione a contatto morbido attorno ad assemblaggi delicati.
Identificare l'effettiva sorgente di rumore, la superficie di contatto, il livello di vibrazione e l'intervallo di escursione del fascio. Scegliere una sovrapposizione sufficiente a trattenere il cablaggio senza eccessiva compressione. Convalidare la riduzione del rumore sull'assemblaggio finale; alla guaina non deve essere assegnata una riduzione universale in dB senza un metodo di prova definito.
Possibilità di personalizzazione
Diametro e sovrapposizione: compatibili con la gamma di cavi.
Costruzione dei contatti - Filato e densità esaminati per individuare la fonte del rumore.
Pezzi tagliati - Pezzi preparati per le stazioni di imbracatura.
Etichette e imballaggi: kit OEM, sacchetti e scatole disponibili.
Le dichiarazioni sui materiali potrebbero essere disponibili per la costruzione confermata. La riduzione del rumore dipende dal sistema e deve essere verificata dal test di assemblaggio del cliente. Le dichiarazioni relative a resistenza alla fiamma, al settore automobilistico e alla temperatura richiedono report di supporto specifici per il manicotto in questione.
Verifica del filato - Viene controllato il materiale fonoassorbente.
Ispezione della chiusura: vengono verificati la sovrapposizione e il comportamento di autochiusura.
Controllo della superficie: vengono ispezionati la copertura, i fili rotti e la presenza di contaminazioni.
Controllo di rilascio: lunghezza, etichette e imballaggio sono confermati.
01. La guaina garantisce una riduzione fissa in dB?
No. I risultati dipendono dal veicolo o dall'apparecchiatura installata e dal metodo di prova.
02. Si può installare sopra i connettori?
Sì. Si apre lateralmente.
03. È adatto per le diramazioni?
Sì, a condizione che venga mantenuta una sovrapposizione adeguata.
Richiedi un campione
Per una raccomandazione tecnica e un preventivo accurati, si prega di fornire:
Comunicaci il diametro del cavo o del cablaggio, i requisiti di riduzione del rumore, l'ambiente di installazione e i dettagli dell'applicazione. MJ FLEX può fornirti consigli tecnici e organizzare la distribuzione di campioni per la valutazione delle prestazioni.
