Perché scegliere la guaina per cavi con cerniera ZBW-PZP?
1. Fissare i cavi lunghi
La cerniera garantisce una chiusura meccanica continua che impedisce aperture accidentali durante l'utilizzo.
2. Cablaggi terminati a posteriori
L'installazione con ingresso laterale evita di dover rimuovere spine, morsetti o connettori di derivazione.
3. Seguire percorsi complessi
La treccia espandibile si flette attorno alle curve e si adatta a una gamma controllata di dimensioni dei fasci.
4. Accelerare la manutenzione programmata
La guaina può essere aperta lungo il percorso e richiusa dopo l'ispezione o la sostituzione del cavo.
Caratteristiche principali

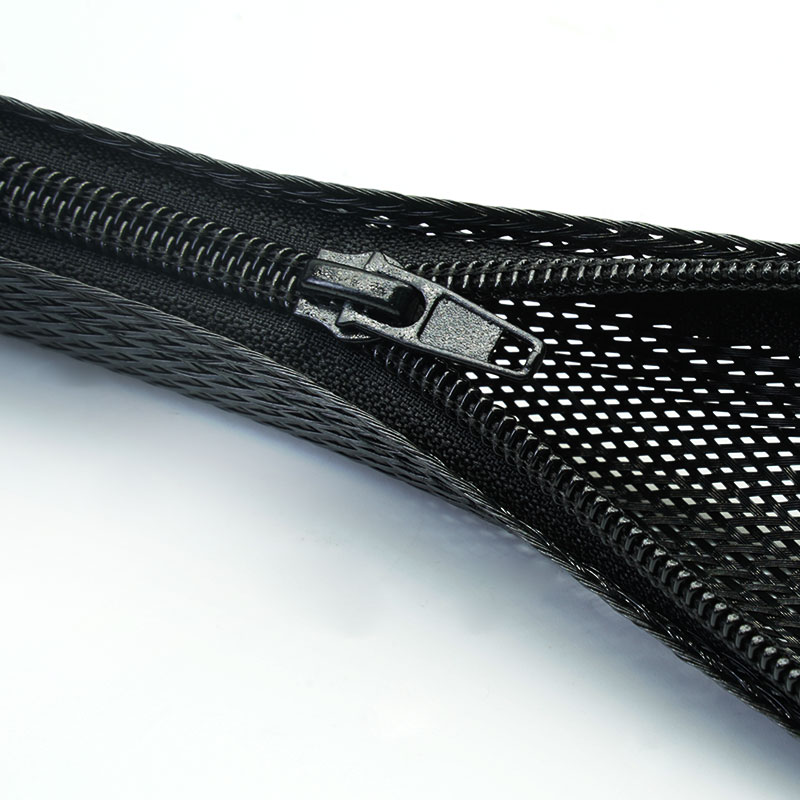

1. Chiusura con cerniera a tutta lunghezza
Garantisce un'apertura e una chiusura precise e ripetibili lungo tutto il percorso del cavo.

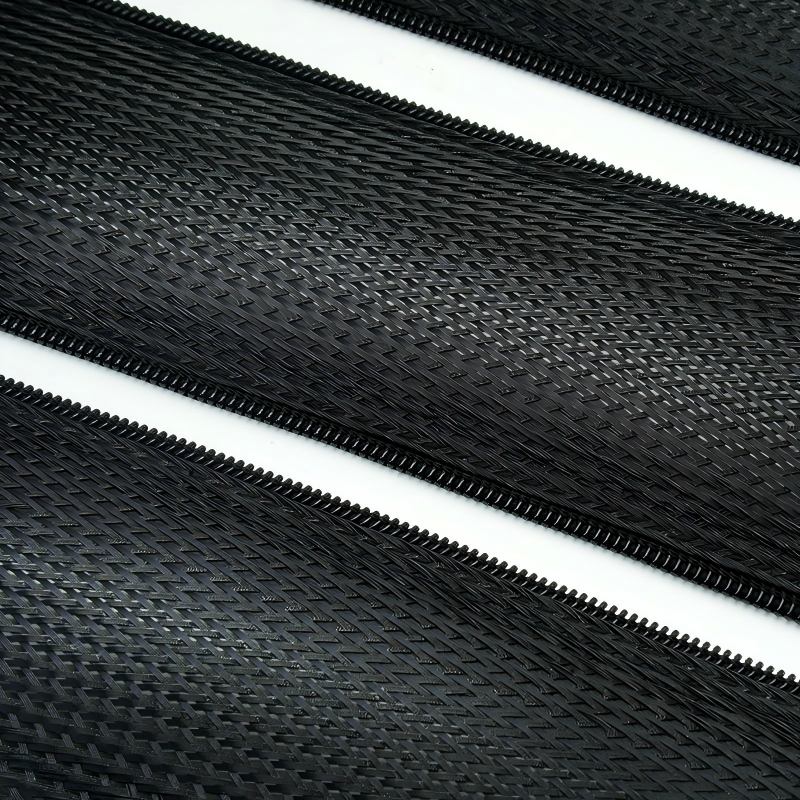

2. Corpo intrecciato espandibile
Si adatta a variazioni moderate del diametro del fascio e a profili irregolari.
3. Installazione con ingresso laterale
Avvolge i cavi esistenti senza rimuovere i connettori.
4. Prestazioni di flessione flessibili
Percorre traiettorie curve all'interno di attrezzature, veicoli e aree di lavoro.
5. Protezione dall'abrasione
Contribuisce a ridurre l'usura dovuta al contatto con le strutture e i componenti adiacenti.
6. Ritenzione controllata del cavo
Consente di tenere in ordine i cavi durante la manipolazione e il funzionamento delle apparecchiature.
7. Assemblaggi di cerniere personalizzati
È possibile verificare lunghezze, diametri, tipo di cerniera, colore e confezione.
| Materiale di rivestimento | Poliestere |
| Materiale della cerniera | Nylon |
| Struttura | Manicotto apribile espandibile |
| Chiusura | cerniera a tutta lunghezza |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94 V2 |
| Resistenza all'abrasione | Mezzo |
| Colore standard | Nero |
| Certificazione | RoHS, REACH |
| Utensile da taglio | Lama o coltello caldo |
Specifiche
Numero di parte | Larghezza piatta (mm) | ID (mm) | Max Bundle Dia (mm) | Imballaggio Lunghezza |
|
ZBW-PZP-012-BK | 12 | Φ8 | 8 | Lunghezze personalizzate |
ZBW-PZP-020-BK | 20 | Φ12 | 15 | Lunghezze personalizzate |
ZBW-PZP-030-BK | 30 | Φ20 | 22 | Lunghezze personalizzate |
ZBW-PZP-040-BK | 40 | Φ25 | 27 | Lunghezze personalizzate |
ZBW-PZP-050-BK | 50 | Φ32 | 35 | Lunghezze personalizzate |
ZBW-PZP-064-BK | 64 | Φ40 | 45 | Lunghezze personalizzate |
Applicazioni tipiche
Cablaggi per macchine industriali
Protegge il cablaggio instradato consentendo al contempo l'accesso programmato per la diagnostica e la sostituzione.
Centri dati e sale tecniche
Contiene gruppi di cavi densi dove è richiesta una chiusura ordinata e la possibilità di future modifiche.
Robotica e apparecchiature automatizzate
Protegge i cavi flessibili e supporta la manutenzione programmata lungo il percorso.
Sistemi di trasmissione e di palcoscenico
Realizza cablaggi trasportabili che si aprono per consentire modifiche alla configurazione e ispezioni.
Cablaggio ausiliario del veicolo
Adattamenti per cablaggi a bassa tensione già completati, laddove sia richiesta una chiusura ermetica.
Misurare i diametri minimo e massimo del fascio e identificare connettori, diramazioni e raggi di curvatura. Scegliere una dimensione della treccia che si espanda senza aprirsi eccessivamente e una larghezza finale che consenta alla cerniera di chiudersi senza compressione del cavo. Specificare l'orientamento della cerniera, la direzione del cursore, i finecorsa, la frequenza di apertura, la resistenza all'abrasione e la temperatura di esercizio.
Possibilità di personalizzazione
• Dimensioni e densità della treccia: adattate alla gamma di cavi, alla copertura e agli obiettivi di flessibilità.
• Sistema di cerniera: cursore, tipo a denti o a spirale, orientamento e colore soggetti a revisione.
• Lunghezza finale: tagliare gli assemblaggi con fermi della cerniera definiti e tolleranza dimensionale.
• Presentazione OEM: etichette di progetto, kit in busta, codici a barre e scatole personalizzate disponibili.
Lo standard ZBW-PZP è un prodotto per la protezione meccanica dei cavi. La documentazione RoHS, REACH e l'assenza di alogeni potrebbero essere disponibili per i materiali approvati. La cerniera, la treccia e il filo da cucito devono essere tutti inclusi nella valutazione dei requisiti di infiammabilità, temperatura o resistenza agli agenti chimici. Non dichiarare l'impermeabilità o l'isolamento elettrico.
• Controllo della consistenza della treccia: vengono ispezionati la copertura, l'espansione e i difetti superficiali.
• Test di funzionamento della cerniera: sui pezzi finiti vengono verificati la corsa del cursore, l'allineamento e i finecorsa.
• Verifica dimensionale: vengono confermate la lunghezza finale e la corretta disposizione dei componenti nel pacco.
• Rilascio dell'imballaggio: quantità, etichette, direzione e requisiti personalizzati vengono verificati.
01. È possibile montarlo dopo aver installato i connettori?
Sì. La cerniera consente l'installazione laterale anche con un'imbracatura già completa.
02.In cosa si differenzia dalla pellicola a strappo?
La cerniera offre una chiusura meccanica più definita; il velcro è solitamente più veloce per un accesso molto frequente.
03. La treccia può espandersi dopo la chiusura della cerniera?
Può contenere il pacco nella misura specificata, ma le dimensioni devono garantire che la cerniera non sia soggetta a carichi laterali eccessivi.
Richiedi un campione o un preventivo
Invia le dimensioni del pacco, l'ambiente di installazione, la preferenza per la chiusura, la lunghezza finale, la quantità e la documentazione richiesta. MJ FLEX esaminerà la richiesta e consiglierà un campione o un preventivo adeguati.
