Perché scegliere la fascia avvolgente intrecciata con chiusura a strappo VBW-PVT?
1. Cablaggio di ristrutturazione completato
Si avvolge attorno a cablaggi, connettori e punti di derivazione esistenti senza bisogno di smontare i cavi.
2. Ridurre i tempi di manutenzione
La chiusura a tutta lunghezza si apre e si richiude per consentire l'ispezione, la riparazione o la sostituzione del cavo.
3. Adattare i pacchi in continuo cambiamento
Il pannello intrecciato flessibile segue le curve e le moderate variazioni del diametro del fascio.
4. Sostituire gli imballaggi monouso
La chiusura riutilizzabile consente un accesso ripetuto senza dover tagliare fascette o nastro adesivo.
Caratteristiche principali

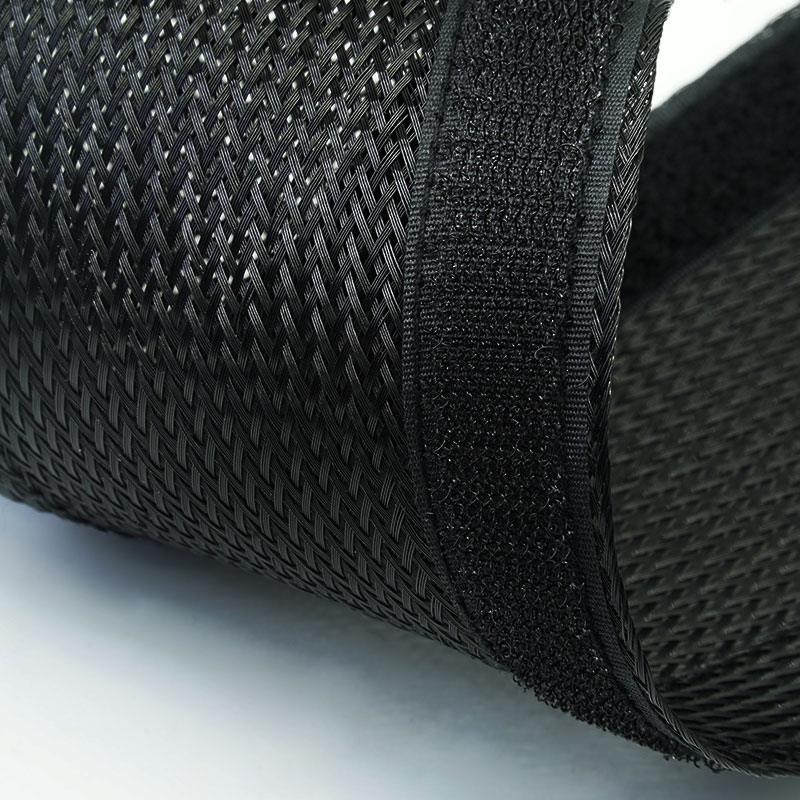

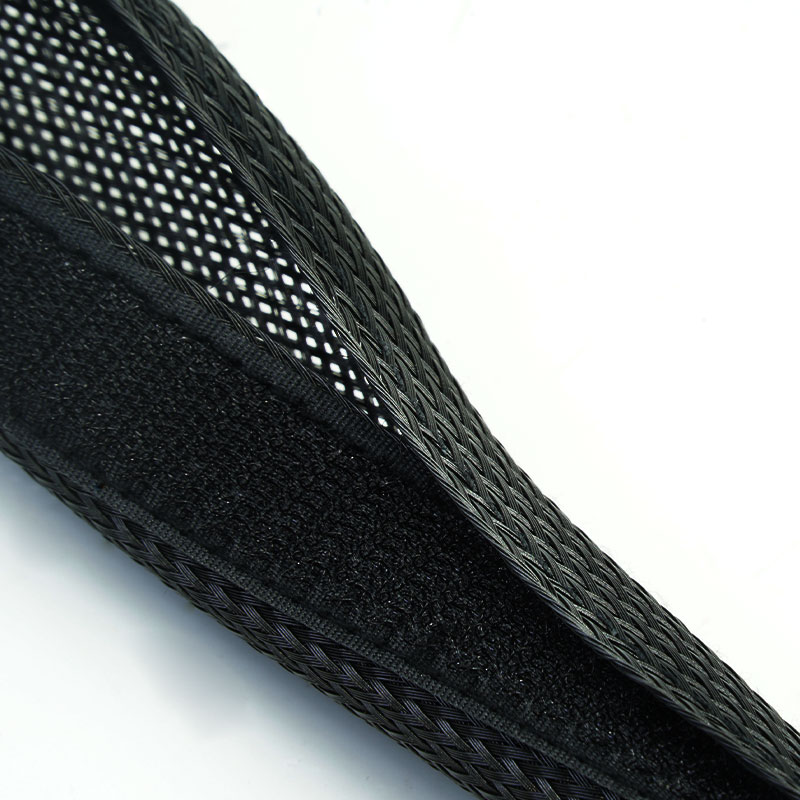

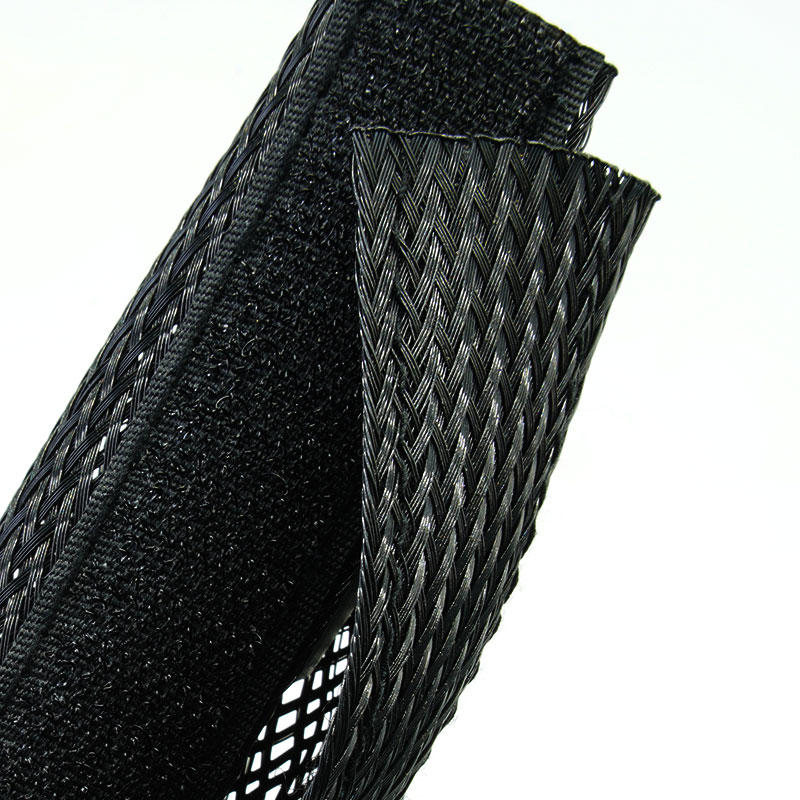

1. Chiusura a strappo su tutta la lunghezza
Consente un'installazione rapida tramite ingresso laterale e una riapertura ripetibile.

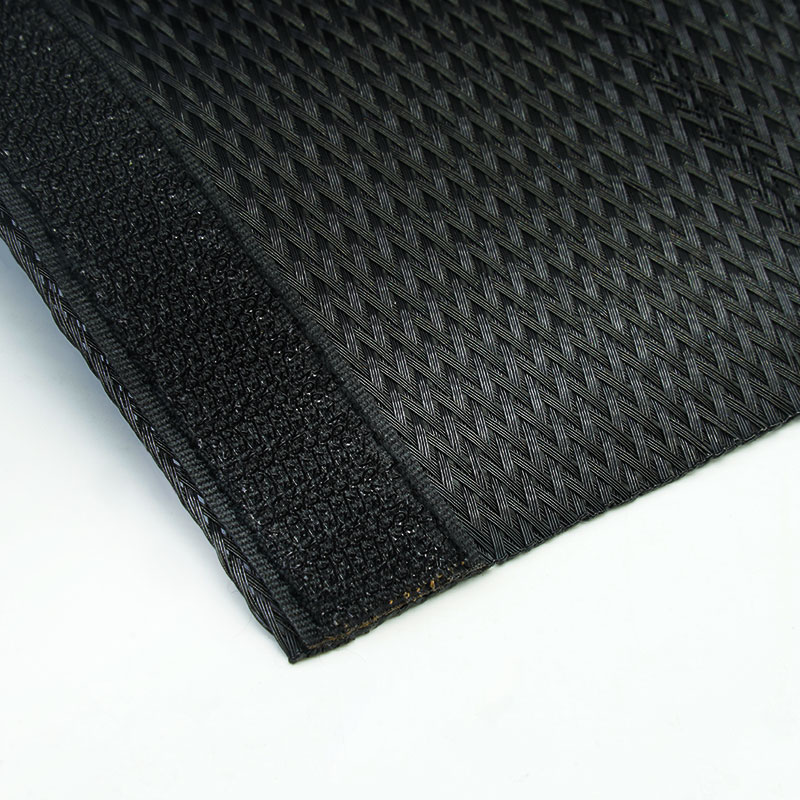

2. Struttura intrecciata flessibile
Si adatta a percorsi curvi e a gruppi di cavi irregolari.
3. Copertura assicurativa espandibile
Consente un adattamento pratico in un intervallo di diametri definito.
4. Protezione dall'abrasione
Contribuisce a ridurre l'usura della guaina dei cavi a contatto con telai, pannelli e superfici delle apparecchiature.
5. Retrofit compatibile con i connettori
Si installa dopo aver montato i terminali e le spine.
6. Ramificazioni accessibili
Consente ai cavi di entrare o uscire in punti selezionati lungo l'involucro.
7. Fornitura OEM personalizzata
Disponibile in diametri, lunghezze, colori e confezioni specifici per ogni progetto.
| Materiale di rivestimento | monofilamento in PET |
| Materiale con chiusura a strappo | Nylon |
| Costruzione | Involucro intrecciato apribile |
| Chiusura | Striscia a strappo |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94 V2 |
| Resistenza all'abrasione | Mezzo |
| Colore standard | Nero |
| Certificazione | RoHS, REACH |
| Utensile da taglio | Lama o coltello caldo |
Specifiche
Numero di parte | Larghezza piatta (mm) | ID (mm) | Larghezza di apertura (mm) | Larghezza del velcro (mm) | Imballaggio Lunghezza (m/roll) |
|
VBW-PVT-013-BK | 13 | Φ10 | 40±6 | 10 | 25 |
VBW-PVT-019-BK | 19 | Φ15 | 65±7 | 20 | 25 |
VBW-PVT-025-BK | 25 | Φ18 | 75±7 | 20 | 25 |
VBW-PVT-032-BK | 32 | Φ23 | 90±7 | 20 | 25 |
VBW-PVT-040-BK | 40 | Φ25 | 100±8 | 20 | 25 |
VBW-PVT-051-BK | 51 | Φ30 | 115±10 | 20 | 25 |
VBW-PVT-064-BK | 64 | Φ42 | 150±15 | 20 | 25 |
| VBW-PVT-075-BK | 75 | Φ52 | 170±20 | 20 | 25 |
| | | | | 25 |
| | | | | 25 |
| | | | | 25 |
| | Φ86 | | | 25 |
Applicazioni tipiche
Postazioni di lavoro e attrezzature per ufficio
Unisce cavi di alimentazione, dati e periferiche separati, rendendoli al contempo facili da sostituire.
Apparecchiature di controllo industriale
Protegge i cablaggi dei sensori e dei comandi terminati e riduce i tempi di accesso per la risoluzione dei problemi.
Robotica e automazione
Organizza gruppi di cavi flessibili in cui i componenti vengono sottoposti a manutenzione o sostituiti regolarmente.
Ristrutturazioni degli interni automobilistici
Avvolge i cablaggi degli accessori e a bassa tensione senza rimuovere i connettori installati.
Sistemi audio, video e per eventi
Consente di creare fasci di cavi riutilizzabili per configurazioni che vengono montate e smontate ripetutamente.
Misurare il fascio di cavi nei suoi punti più stretti e più larghi, includendo poi connettori ingombranti e punti di derivazione. Selezionare una larghezza che garantisca un'adeguata chiusura a strappo senza comprimere i cavi. Indicare la frequenza di piegatura, la fonte di abrasione, la temperatura e i cicli di apertura richiesti, in modo da poter abbinare la treccia e la chiusura all'applicazione.
Possibilità di personalizzazione
• Larghezza e intervallo di fascio — Dimensionato in base al gruppo di cavi effettivamente installato e alla sovrapposizione della chiusura.
• Lunghezza di taglio e finitura delle estremità: pezzi preparati per postazioni di lavoro, macchine o stazioni di imbracatura.
• Configurazione della chiusura: è possibile rivedere la larghezza, il colore e il posizionamento del velcro.
• Personalizzazione del marchio e confezionamento: etichette, codici a barre, kit, lunghezze dei rotoli e astucci OEM disponibili su richiesta.
Lo standard VBW-PVT è destinato all'organizzazione generale dei cavi e alla protezione dall'abrasione. La documentazione RoHS, REACH e l'assenza di alogeni potrebbero essere disponibili per i materiali certificati. Non indicare una classificazione di resistenza alla fiamma, ai raggi UV, all'acqua o all'isolamento elettrico a meno che non sia supportata dalla specifica costruzione ordinata.
• Verifica delle materie prime: il filato per trecce e i materiali di chiusura vengono controllati in base alle specifiche di produzione.
• Verifica dell'innesto della chiusura: vengono controllati l'allineamento del velcro e la tenuta.
• Ispezione della treccia e dei bordi: vengono controllati la copertura, i fili rotti, i bordi allentati e la contaminazione.
• Controllo finale di rilascio: vengono verificate dimensioni, lunghezza, etichette, quantità e imballaggio.
01. È possibile installarlo sopra cavi con connettori?
Sì. La guaina con ingresso laterale non deve necessariamente passare sopra il connettore.
02. È possibile riaprire e riutilizzare la guaina?
Sì. È progettato per applicazioni che richiedono un accesso ripetuto ai cavi.
03. È la stessa cosa di una guaina intrecciata espandibile chiusa?
No. Il modello VBW-PVT si apre longitudinalmente, semplificando l'installazione e la manutenzione in caso di retrofit.
Richiedi un campione o un preventivo
Invia le dimensioni del pacco, l'ambiente di installazione, la preferenza per la chiusura, la lunghezza finale, la quantità e la documentazione richiesta. MJ FLEX esaminerà la richiesta e consiglierà un campione o un preventivo adeguati.
