Perché scegliere il telaio a trama divisa STW-PES?
1. Fornire una morbida copertura interamente in poliestere
Il tessuto intrecciato crea una superficie di contatto uniforme attorno ai cavi.
2. Modificare i cablaggi esistenti

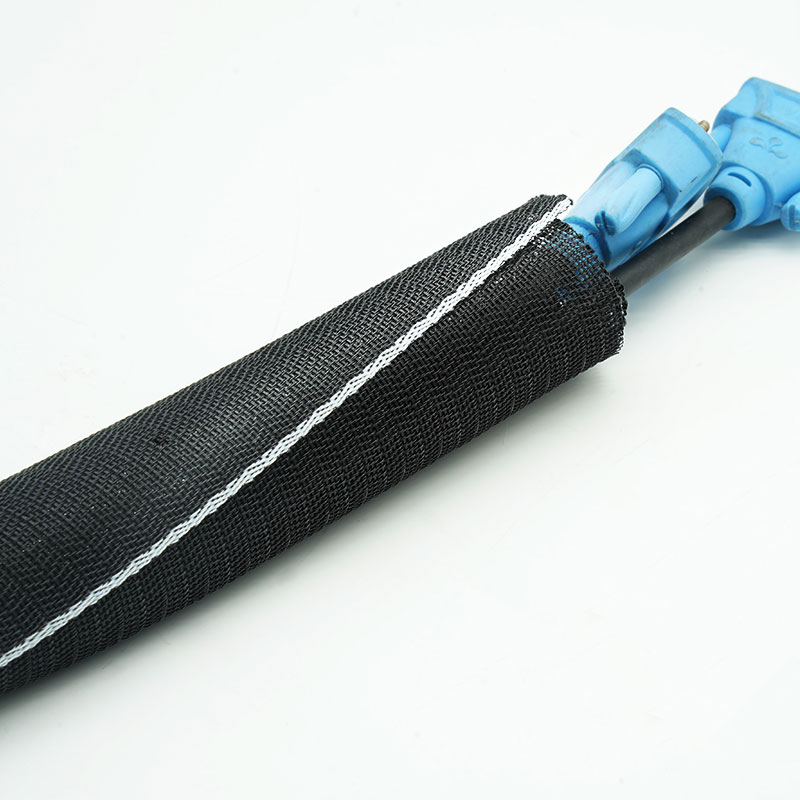

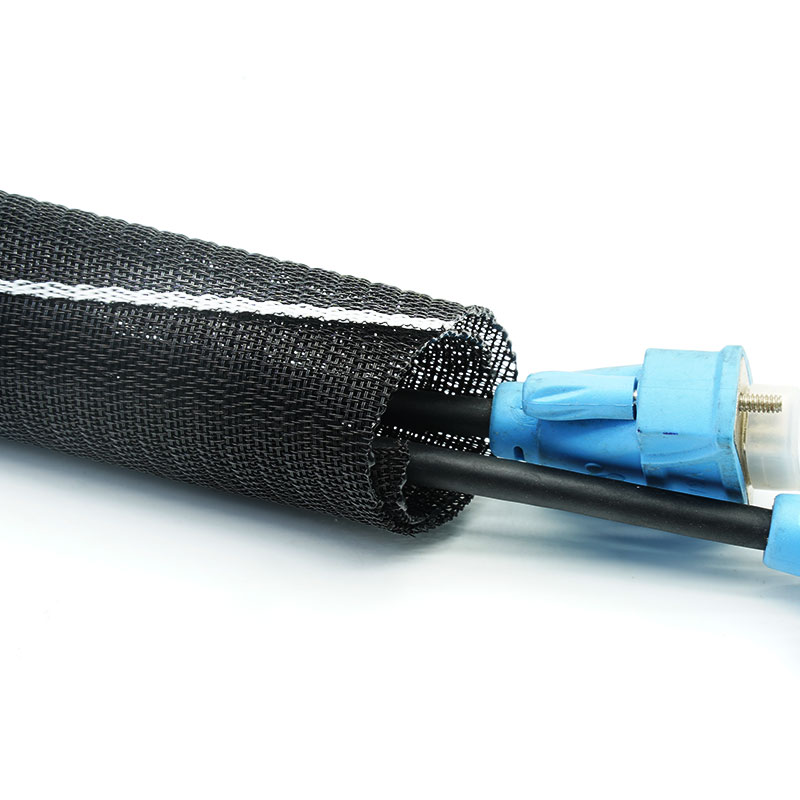

Il profilo diviso si installa senza scollegare i connettori.
3. Organizzare i fasci di cavi misti
La guaina flessibile contiene fili e ramificazioni irregolari.
4. Semplificare la manutenzione
La guaina si riapre per consentire l'ispezione e la sostituzione dei cavi.
Caratteristiche principali
1. Struttura interamente in filato di poliestere
Offre una protezione leggera per i tessuti.
2. Design a fascia intrecciata
Si installa lateralmente.
3. Superficie di contatto morbida
Protegge le guaine dei cavi e i pannelli circostanti.
4. Contenimento flessibile dei cavi
Segue le curve e le variazioni del fascio.
5. Ramificazioni accessibili
Consente l'uscita dei cavi locali.
6. Protezione antiabrasione per uso generale
Riduce l'usura dovuta a sfregamenti e graffi frequenti.
7. Fornitura OEM personalizzata
È possibile visionare taglie, lunghezze, colori e confezioni.
| Materiale | Poliestere |

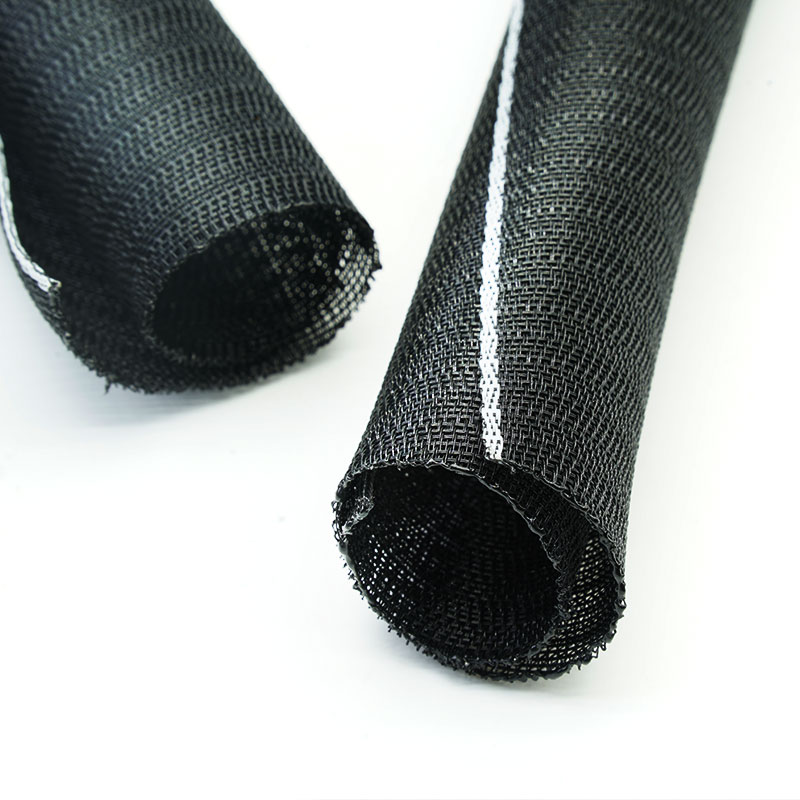

| Costruzione | Telaio diviso per tessitura |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | DIN5510 |

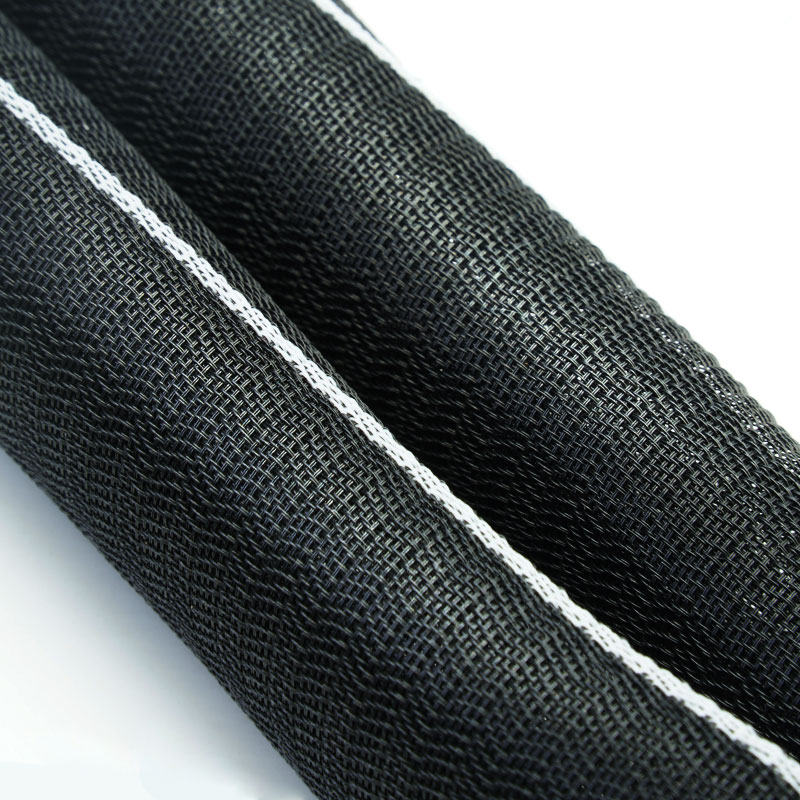

| Colore standard | Nero con striscia identificativa bianca |
| Conforme alla direttiva RoHS | SÌ |
| Conforme a Reach | SÌ |
| Senza alogeni | SÌ |
| Resistente ai raggi UV | SÌ |
| Utensile da taglio | Lama o coltello caldo |
| Fornitura | Rotoli o pezzi tagliati |
Specifiche
Numero di parte | ID (mm) | Larghezza di apertura
(mm) | Intervallo di diametro del fascio (mm) | Imballaggio Lunghezza (m/bobina) |
Min | Massimo |
STW-PES-005-BK | 5 | 25±4 | 4 | 6 | 100 |
STW-PES-008-BK | 8 | 40±4 | 6 | 9 | 100 |
STW-PES-010-BK | 10 | 45±4 | 8 | 11 | 100 |
STW-PES-013-BK | 13 | 65±5 | 12 | 15 | 50 |
STW-PES-016-BK | 16 | 77±5 | 15 | 18 | 100 |
STW-PES-019-BK | 19 | 97±5 | 18 | 22 | 100 |
| | | 23 | 26 | 50 |
| | | 28 | 30 | 50 |
| | | 29 | 34 | 25 |
| | | 35 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selezionare la dimensione in base al diametro effettivo del fascio e assicurarsi che vi sia una sovrapposizione di almeno il 35% dopo l'installazione.
Applicazioni tipiche
Interni automobilistici
Organizza il cablaggio dietro cruscotti, sedili e rivestimenti.
Macchinari industriali
Protegge i cavi di controllo attorno a telai e pannelli.
Armadi elettrici
Contiene i cavi pur mantenendo l'accesso per la risoluzione dei problemi.
Elettrodomestici
Protegge i cavi interni dal contatto con l'involucro.
Apparecchiature per ufficio ed elettroniche
Crea un fascio di cavi ordinato e funzionale.
Misurare la lunghezza del fascio cavi, includendo diramazioni e connettori. Scegliere una sovrapposizione sufficiente per garantire una copertura sicura anche in corrispondenza delle curve. Specificare i requisiti relativi ad abrasione, movimento, temperatura, fluidi e aspetto. Selezionare un grado FR, per alte temperature o UV specifico, se tali proprietà sono richieste.
Possibilità di personalizzazione
Diametro e sovrapposizione: compatibili con il fascio di cavi.
Densità di tessitura: regolata per garantire copertura e sensazione al tatto.
Tagliare lunghezze ed estremità - Pezzi preparati con la finitura concordata.
Colore e confezionamento: sono disponibili etichette, sacchetti e astucci personalizzati per progetti specifici.
Il modello standard STW-PES è una guaina tessile in poliestere per uso generale. Non assegnare classificazioni di resistenza alla fiamma, ai raggi UV, alle alte temperature o alla riduzione del rumore senza dati a supporto. Per i materiali confermati, possono essere forniti i documenti applicabili relativi a RoHS, REACH e agli alogeni.
Controllo del filato di poliestere: materiale e colore vengono verificati.
Controllo qualità dei tessuti: vengono verificati la copertura, i bordi e l'eventuale presenza di contaminazioni.
Verifica dimensionale: vengono confermate le dimensioni, la sovrapposizione e la lunghezza.
Versione finale: etichette, quantità e imballaggio vengono controllati.
01. STW-PES è uguale alla versione da 175 °C?
No. Utilizzare STW-PET-HT quando è richiesta la costruzione ad alta temperatura approvata.
02. Si può installare sopra i connettori?
Sì. La pellicola adesiva si installa lateralmente.
03. È possibile fornire colori personalizzati?
Sì, a seconda della disponibilità del filato e del quantitativo minimo d'ordine.
Richiedi un campione o un preventivo
Inviateci la gamma di prodotti, l'ambiente di installazione, le prestazioni richieste, la lunghezza di taglio e la quantità. MJ FLEX vi consiglierà una soluzione costruttiva adeguata e provvederà a fornirvi un campione o un preventivo.
