Perché scegliere BRS-PAMF?Nylon Guaina multifilamento?
• Proteggere le superfici delicate dei cavi
La superficie di contatto multifilamento più morbida contribuisce a ridurre i segni e i contatti rigidi sulle guaine dei cavi finiti.
• Migliorare la flessibilità nella pianificazione dei percorsi in spazi ristretti
La treccia, simile a un tessuto, si adatta perfettamente alle curve e alle forme irregolari delle imbracature.
• Rendere più comodo l'assemblaggio manuale
Il filato morbido è più facile da maneggiare nell'assemblaggio di attrezzature, veicoli ed elettrodomestici.
• Controllo dell'abrasione senza sensazione di rigidità
La guaina funge da strato di usura sacrificale, mantenendo al contempo l'imbracatura flessibile.
Caratteristiche principali

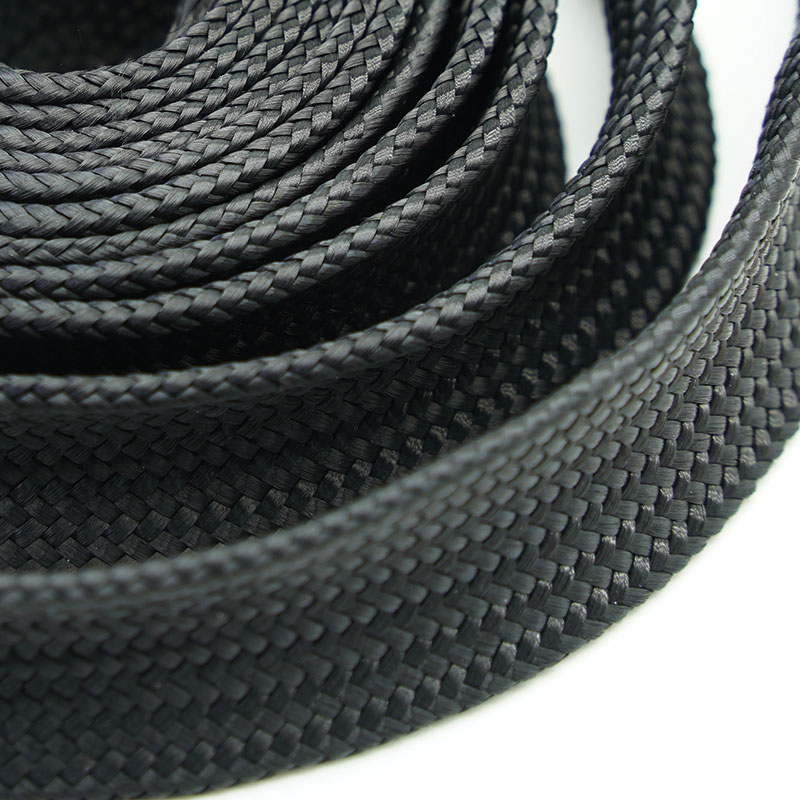

1. Filato multifilamento di nylon morbido
Crea una superficie simile a un tessuto per la protezione e la manipolazione dei cavi.

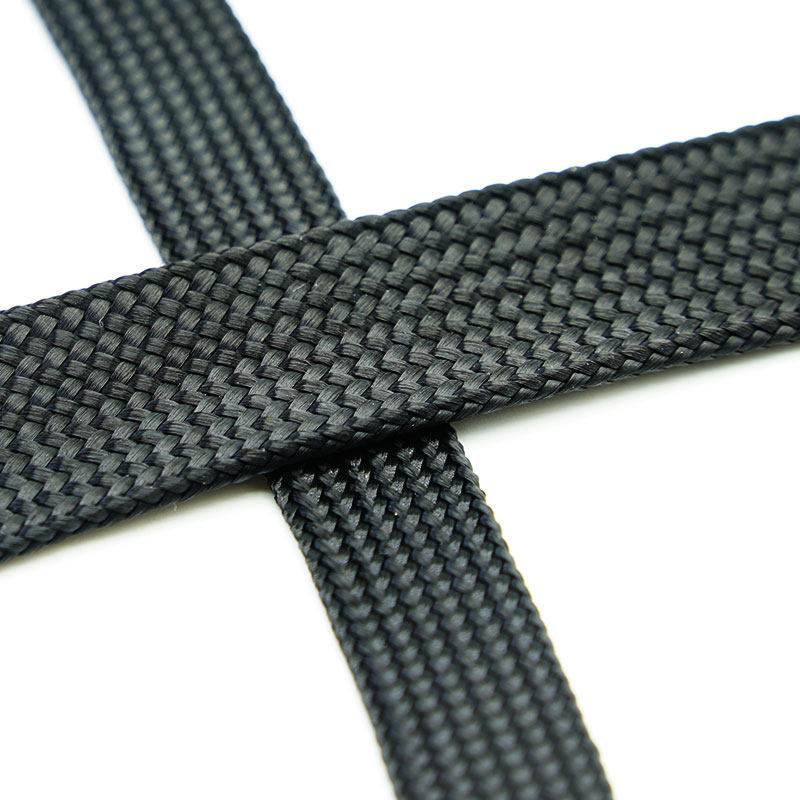

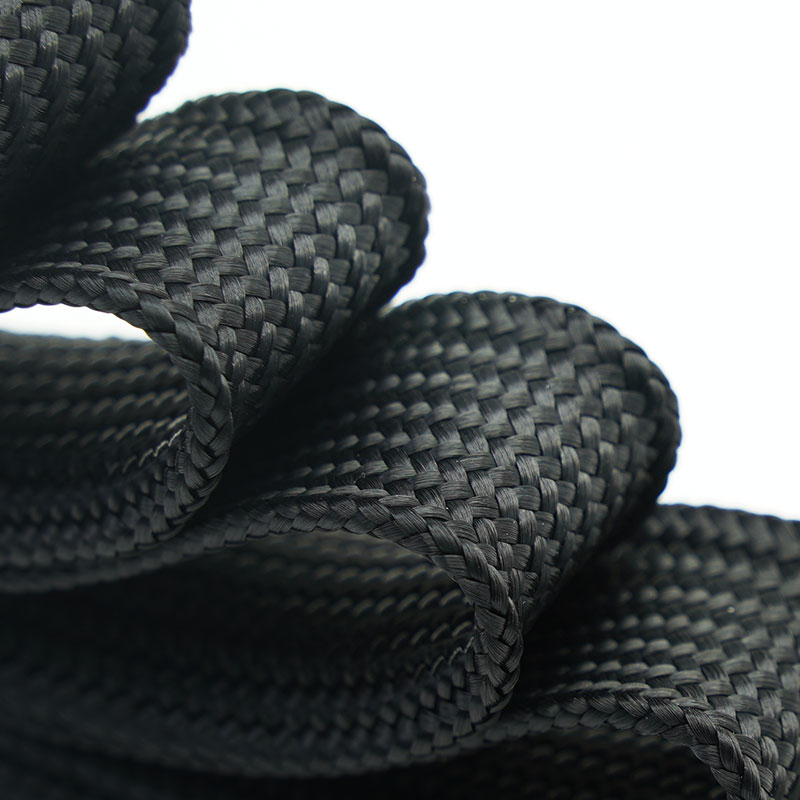

2. Copertura intrecciata conformabile
Si adatta perfettamente a fasci di cavi irregolari e percorsi curvi.
3. Barriera antiabrasione flessibile
Contribuisce a proteggere le guaine dei cavi da sfregamenti e graffi quotidiani.
4. Riduzione del contatto con superfici dure
Utile laddove una guaina rigida in monofilamento potrebbe segnare i componenti finiti nelle vicinanze.
5. Costruzione espandibile
Consente l'alloggiamento di connettori e tollera variazioni moderate del diametro del fascio.
6. Raggruppamento di cavi a basso ingombro
Consente di organizzare i cablaggi senza l'ingombro dei tubi protettivi.
7. Opzioni di finitura personalizzate
Lunghezza di taglio, colore, confezionamento e trattamento finale possono essere rivisti progetto per progetto.
| Materiale | multifilamento di nylon |
| Costruzione | treccia morbida simile a un tessuto |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 220±10°C |
| Infiammabilità | UL 94 HB |
| Resistenza all'abrasione | Estremamente alto |
| Colore standard | Nero |
| Conforme alla direttiva RoHS | SÌ |
| Conforme a Reach | SÌ |
| Senza alogeni | SÌ |
| Utensile da taglio | coltello caldo |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
BRS-PAMF-003-BK | 1/8” | 3 | 2 | 4 | 350 |
BRS-PAMF-006-BK | 1/4” | 6 | 4 | 7 | 350 |
BRS-PAMF-008-KW | 5/16” | 8 | 5 | 9 | 350 |
BRS-PAMF-010-KW | 3/8” | 10 | 6 | 11 | 350 |
BRS-PAMF-012-BK | 1/2” | 12 | 8 | 13 | 300 |
BRS-PAMF-016-BK | 5/8” | 16 | 10 | 17 | 250 |
BRS-PAMF-019-BK | 3/4” | 18 | 12 | 20 | 200 |
| 8/9” | 23 | 15 | 24 | 200 |
| 1-1/4” | 32 | 20 | 33 | 150 |
| 1-1/2” | 38 | 24 | 39 | 100 |
| 2” | 50 | 32 | 51 | 100 |
| 2-1/2” | 63 | 40 | 64 | 100 |
● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.
Applicazioni tipiche
Cablaggi interni per autoveicoli
Protegge i cavi in prossimità di rivestimenti, sedili e moduli interni, riducendo al contempo il contatto diretto con le superfici verniciate.

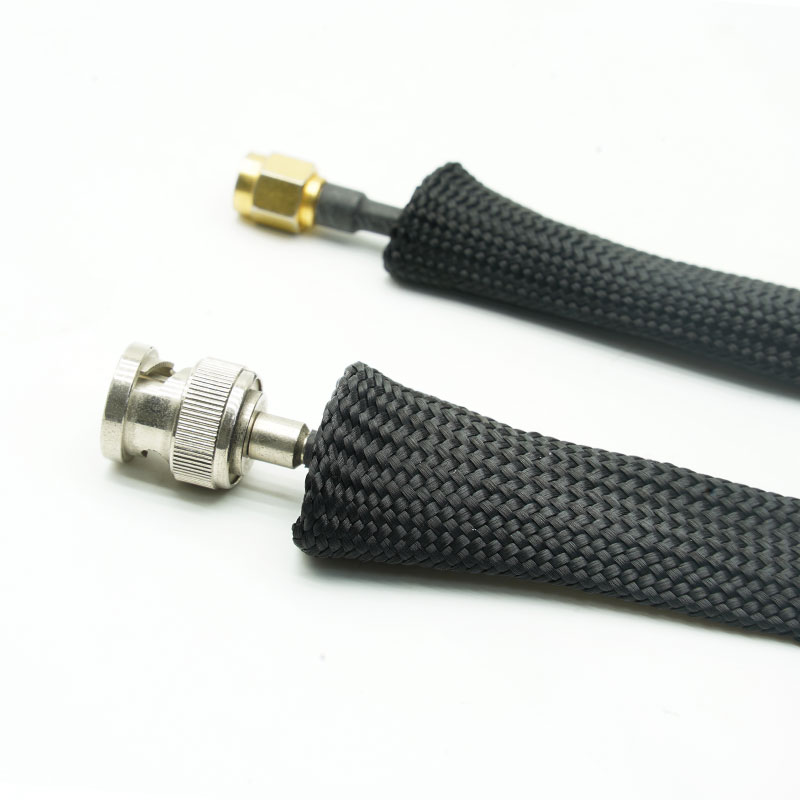

Cavi audio e di comunicazione
Fasci di cavi flessibili in cui l'aspetto, la sensazione al tatto e la protezione della superficie sono importanti.
Apparecchiature mediche e di laboratorio
Organizza i cavi a bassa tensione che richiedono una gestione flessibile; i requisiti di pulizia e biocompatibilità necessitano di un'approvazione separata.
Apparecchi elettrici
Protegge il cablaggio interno instradato attorno ad alloggiamenti e componenti senza aggiungere eccessiva rigidità.
Robotica e attrezzature articolate
Consente una copertura precisa e flessibile sui fasci di cavi che si piegano o vengono maneggiati durante l'intervento.
Selezione delle dimensioni e installazione
• Misurare il fascio di cavi e il connettore più grande che deve passare attraverso la guaina.
• Scegli una taglia che rientri nell'intervallo indicato senza utilizzare la massima espansione.
• Lasciare un po' di lunghezza in più per l'accorciamento della treccia, quindi tagliare con un coltello caldo per sigillare il bordo.

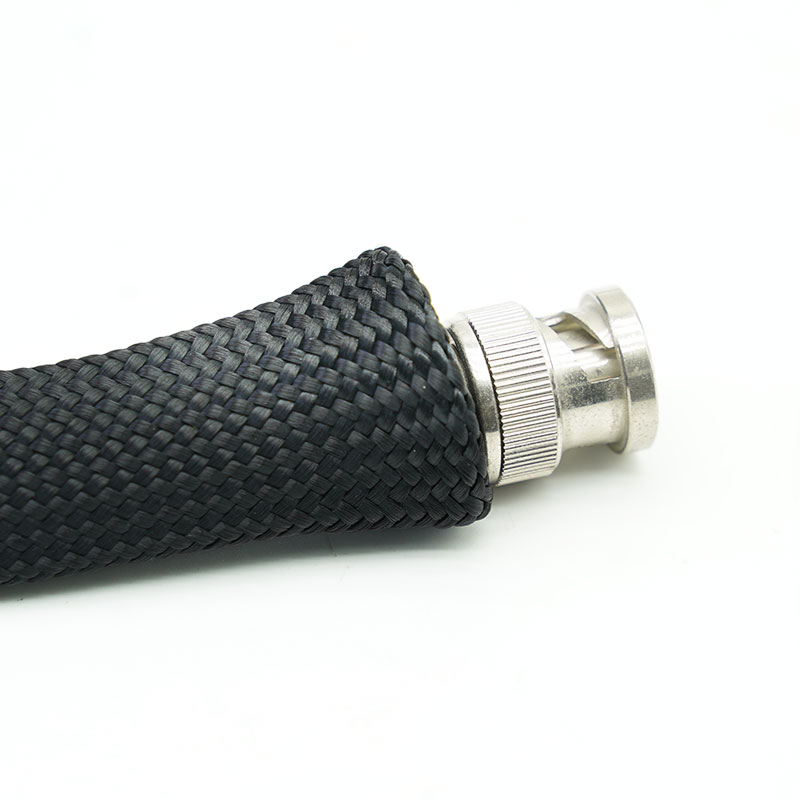

• Comprimere la guaina, farla scorrere sul connettore, rilasciarla attorno al fascio di cavi e fissare le estremità.
Se l'imbracatura non può essere scollegata, scegliere invece una guaina divisa, autochiudente, con cerniera o con velcro.
Come selezionare
Utilizzare nylon multifilamento quando il contatto morbido, la flessibilità e la protezione delle superfici finite del cavo sono più importanti del comportamento aperto ed elastico della treccia monofilamento. Specificare il materiale della guaina del cavo, la frequenza di piegatura, la fonte di abrasione, i requisiti di pulizia, la dimensione del fascio e il trattamento desiderato delle estremità.
Opzioni di personalizzazione
• Sensazione al tatto e struttura del filato - Il numero di multifilamenti e il design della treccia possono essere valutati in termini di morbidezza, copertura e maneggevolezza.
• Corrispondenza delle dimensioni del pacchetto - La dimensione nominale può essere selezionata in base al diametro del cavo installato e al passaggio necessario per il connettore.
• Selezione del colore - Il nero è il colore standard; i colori speciali dipendono dalla disponibilità del filato e dall'ordine minimo.
• Preparazione a lunghezza ridotta - I pezzi possono essere forniti per linee di assemblaggio con tolleranze e metodo di controllo finale concordati.
• Formato della confezione - Per il progetto è possibile discutere di bobine, rotoli, sacchetti, etichette personalizzate e quantità dei kit.
Per il filato di nylon selezionato potrebbero essere disponibili documenti di conformità dei materiali, come le dichiarazioni RoHS, REACH e le dichiarazioni di assenza di alogeni. La struttura multifilamento morbida non garantisce di per sé prestazioni acustiche, mediche, di biocompatibilità o ignifughe. Qualsiasi requisito di questo tipo deve essere valutato in base a uno specifico metodo di prova e alla costruzione produttiva.
• Controllo della pulizia del filato - Il filato multifilamento viene ispezionato per verificare la presenza di contaminazioni, danni e uniformità del colore.
• Ispezione delle superfici morbide - La treccia finita viene controllata per verificare la presenza di filamenti sporgenti e difetti che potrebbero macchiare le guaine dei cavi.
• Controllo della copertura - La densità e l'aspetto delle trecce vengono monitorati durante l'intero ciclo di produzione.
• Verifica della vestibilità - I campioni rappresentativi vengono controllati sulla gamma di pacchetti prevista.
• Protezione dell'imballaggio - Le guaine protettive finite vengono imballate in modo da ridurre schiacciamenti, contaminazioni e grovigli durante la spedizione.
01. La guaina multifilamento è più morbida della guaina monofilamento?
Sì. I filamenti sottili raggruppati creano una superficie di contatto più morbida, simile a un tessuto.
02. Elimina il rumore?
Non si deve presumere alcuna generalità in termini di riduzione del rumore. Le prestazioni acustiche dipendono dall'assemblaggio completo, dalle superfici di contatto, dal precarico e dalle condizioni di vibrazione.
03. Può essere utilizzato nelle apparecchiature mediche?
Può essere preso in considerazione per l'organizzazione dei cavi, ma qualsiasi requisito di biocompatibilità, sterilizzazione o pulizia deve essere valutato separatamente.
04.Come vengono controllate le estremità tagliate?
Il metodo di taglio e di finitura più adatto dipende dalla struttura del filato. Prima della produzione, è necessario confermare la lunghezza di taglio e il processo di assemblaggio richiesti.
Comunicaci il diametro del fascio, la dimensione del connettore, l'ambiente di utilizzo, lo standard richiesto e la quantità. MJ FLEX ti consiglierà una soluzione costruttiva adeguata e ti fornirà campioni o un preventivo.
