Perché scegliere la guaina intrecciata espandibile BRS-PET?
• Risolvi il problema quotidiano dei cavi
La treccia raggruppa i fili sciolti in un fascio ordinato e gestibile.
• Ridurre l'usura di routine delle guaine dei cavi
Il PET fornisce una barriera sacrificale leggera contro sfregamenti e graffi.

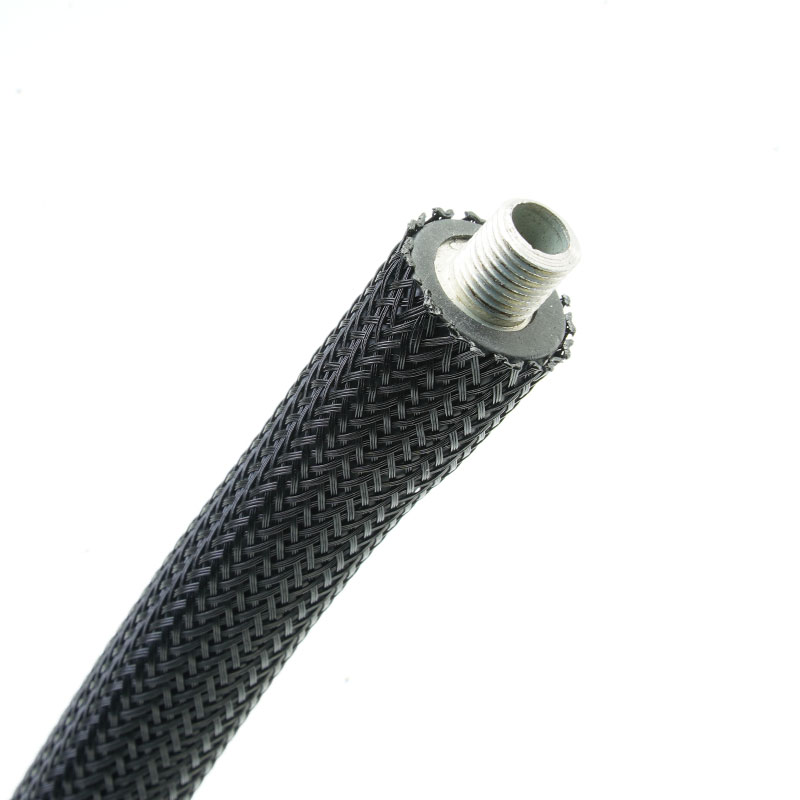

• Installazione rapida tramite connettori
La struttura espandibile riduce la necessità di rimuovere i connettori e favorisce un assemblaggio efficiente.
• Evitate di pagare per voti speciali non necessari.
La versione standard offre una protezione generale per interni, quando non sono richieste certificazioni specifiche in materia di resistenza al fuoco, ai raggi UV o ad altri settori industriali.
Caratteristiche principali

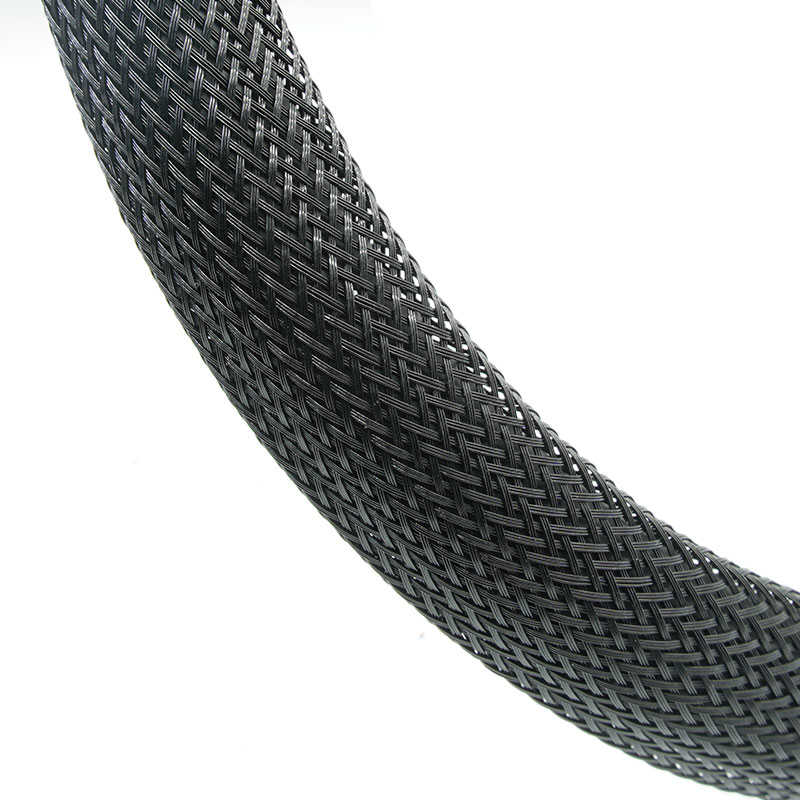

1. Materiale monofilamento in PET
Offre una protezione affidabile per cavi di uso generale.

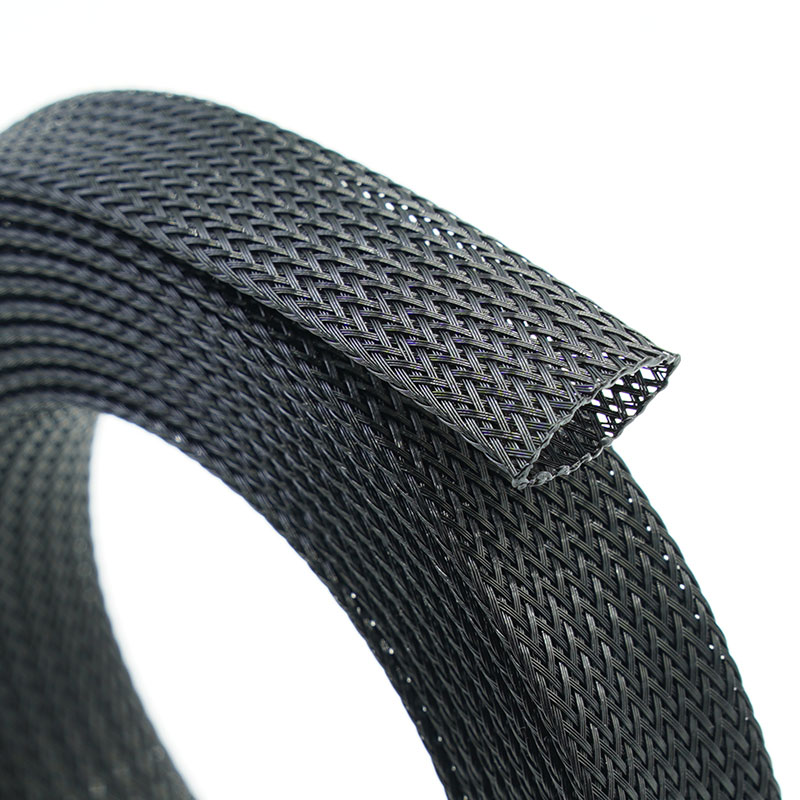

2. Design intrecciato espandibile
Si adatta ai connettori e si adatta a variazioni moderate del fascio di cavi.
3. Protezione antiabrasione leggera
Protegge le guaine dei cavi senza bisogno di un tubo protettivo pesante.
4. Instradamento flessibile dei cavi
Segue le curve e i percorsi irregolari delle imbracature.
5. Struttura aperta e traspirante
Consente la dissipazione del calore e dell'umidità anziché sigillare il fascio.
6. Tagliabile con coltello caldo
Favorisce un taglio pulito in fase di produzione e riduce lo sfilacciamento delle estremità.
7. Ampia gamma di personalizzazione
Dimensioni, colore, lunghezza di taglio, confezionamento ed etichettatura possono essere personalizzati in base al quantitativo minimo d'ordine (MOQ).
| Materiale | monofilamento in PET |
| Costruzione | Treccia espandibile |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94 V2 |
| Resistenza all'abrasione | Mezzo |
| Spessore della parete | 0,65 ± 0,05 mm |
| Colore standard | Nero |
| Certificazione | Conforme alle normative RoHS e REACH, privo di alogeni. |
| Senza alogeni | SÌ |
| Resistente ai raggi UV | SÌ |
| Utensile da taglio | coltello caldo |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Parete Spessore (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
BRS-PET-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.
Applicazioni tipiche
Cablaggi automobilistici
Organizza il cablaggio interno e generale del veicolo, riducendo al contempo l'abrasione da contatto.
quadri di controllo industriali
Raggruppa i cavi di segnale, controllo e alimentazione per migliorare l'instradamento e la facilità di manutenzione.
Robotica e automazione
Gestisce gruppi di cavi flessibili lungo i telai delle macchine e i gruppi mobili.
Apparecchi elettrici
Protegge i conduttori interni da involucri, spigoli vivi e manipolazioni durante l'installazione.

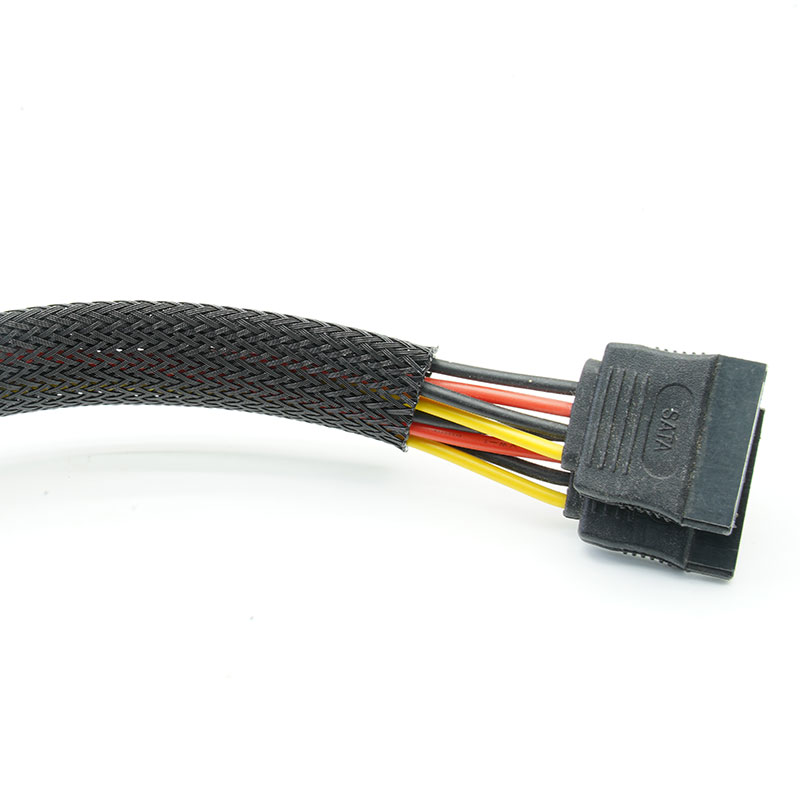

Computer e apparecchiature elettroniche
Consente di tenere in ordine i cavi di alimentazione e dati senza dover aggiungere ingombranti canaline.
Progetti di ristrutturazione generale
Si infila sui cavi e sui connettori scollegati laddove è preferibile una guaina espandibile chiusa.
Misurare il fascio finito e il connettore più grande, quindi scegliere una dimensione che garantisca un'espansione adeguata senza un'eccessiva perdita di copertura. Indicare la temperatura di esercizio, il livello di abrasione, il colore, la lunghezza di taglio e qualsiasi norma relativa a fiamme, raggi UV o standard di settore. Se si applica un requisito specifico, selezionare il grado PET funzionale corrispondente anziché la versione generica.
Possibilità di personalizzazione
• Gamma di taglie - È possibile fornire cavi di diversi diametri nominali, adatti sia a fili sottili che a fasci di cavi più grandi.
• Abbinamento dei colori - Il nero è il colore standard; altri colori possono essere prodotti per esigenze di identificazione o di marchio.
• Densità e espansione della treccia - La costruzione può essere rivista per bilanciare copertura, flessibilità e passaggio dei connettori.
• Tagliare lunghezze - I pezzi pretagliati con estremità sigillate a caldo possono supportare l'assemblaggio del cablaggio lato linea.
• Confezionamento privato - Lunghezza del rotolo, confezione al dettaglio, codice a barre, etichetta del cliente e quantità del cartone possono essere personalizzati.
Il BRS-PET generico è destinato all'organizzazione standard dei cavi e alla protezione dall'abrasione. Per i materiali approvati è possibile fornire la documentazione relativa alle normative RoHS, REACH e all'assenza di alogeni. Qualora siano specificate le prestazioni UL 94 V-0, VW-1, FMVSS 302, UV o EN 45545, utilizzare la corrispondente variante MJ FLEX testata, anziché applicare tali dichiarazioni al prodotto generico.
• Ispezione del filato in PET - Il materiale, il diametro del filamento, il colore e le condizioni della superficie vengono controllati prima dell'intreccio.
• Controllo della treccia in corso di lavorazione - Copertura, schema di intreccio, tensione e diametro vengono monitorati durante la produzione.
• Verifica dell'espansione - I campioni vengono montati su mandrini controllati per verificare l'espansione e il recupero.
• Controllo della densità - La lunghezza del rotolo o la lunghezza pretagliata viene verificata rispetto all'ordine e alla tolleranza concordata.
• Aspetto finale e confezionamento Prima della spedizione, vengono controllati i bordi, la pulizia delle superfici, le etichette e l'imballaggio.
01. Di quanto può espandersi la manica?
L'espansione dipende dalle dimensioni nominali e dalla struttura della treccia. Fornire le dimensioni del fascio e del connettore per ricevere una raccomandazione adeguata.
02. Si può tagliare con le forbici?
È possibile, ma si consiglia di usare un coltello caldo perché sigilla i filamenti di PET e aiuta a ridurre lo sfilacciamento.
03. Il PET standard è adatto all'uso esterno?
In caso di esposizione prolungata alla luce solare, utilizzare la versione resistente ai raggi UV e verificare i requisiti ambientali specifici.
04. È ignifugo?
Non dare per scontata una specifica classificazione di infiammabilità per la versione standard. Selezionare la variante VW-1, UL 94 V-0 o EN 45545 qualora la specifica lo richieda.
05. Sono disponibili colori personalizzati?
Lo sviluppo del colore può essere valutato in base ai requisiti di volume e prestazioni. Le modifiche di colore possono influire sulle prove di resistenza ai raggi UV o di infiammabilità e devono essere approvate prima della produzione.
Richiedi un campione o un preventivo
Comunicaci il diametro del fascio, la dimensione del connettore, l'ambiente di utilizzo, lo standard richiesto e la quantità. MJ FLEX ti consiglierà una soluzione costruttiva adeguata e ti fornirà campioni o un preventivo.
