Perché scegliere la guaina intrecciata divisa SBW-PET?
1. Evitare di rimuovere il connettore
Il design autoavvolgente a due componenti si installa attorno ai cablaggi completi, riducendo i tempi di smontaggio durante la produzione, gli aggiornamenti e le riparazioni.
2. Controllare l'abrasione e il disordine dei cavi
La treccia in PET raggruppa i fili sciolti e limita lo sfregamento contro pannelli, alloggiamenti e componenti vicini.
3. Mantenere i cavi accessibili
La guaina può essere aperta localmente per ispezioni, derivazioni o aggiunte di cavi, semplificando così la manutenzione sul campo.
4. Gestire la modifica delle forme dei fasci
La guaina può essere aperta localmente per ispezioni, derivazioni o aggiunte di cavi, semplificando così la manutenzione sul campo.
Caratteristiche principali
1. Installazione di retrofit semplificata

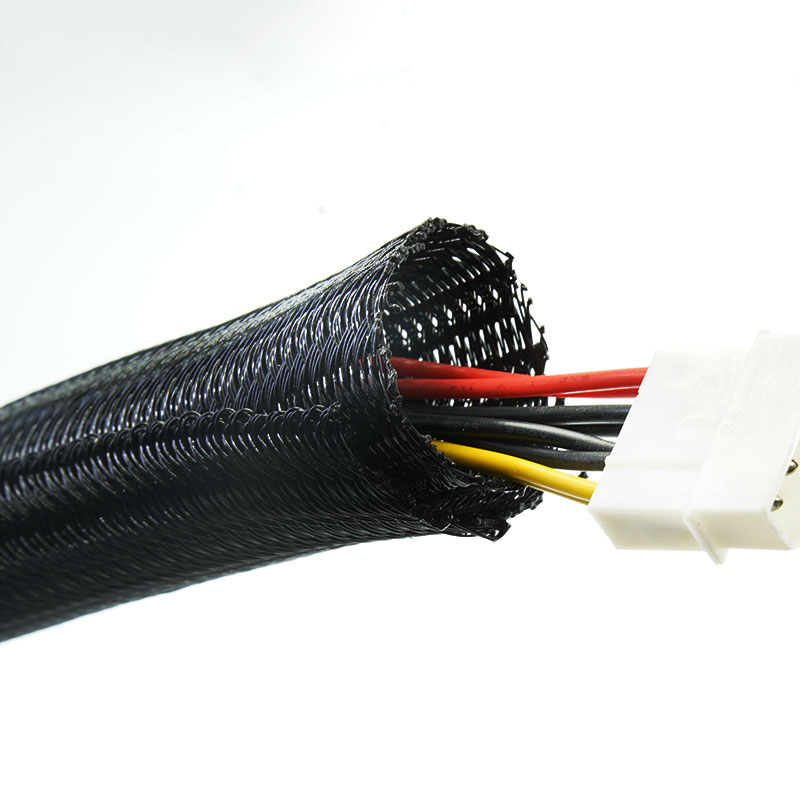

Si installa attorno ai fasci di cavi già assemblati senza dover rimuovere i connettori.
2. Accesso al cavo funzionante
La struttura autoavvolgente mantiene la copertura consentendo al contempo ramificazioni e successive manutenzioni.
3. Protezione antiabrasione leggera
La treccia in monofilamento PET protegge le superfici dei cavi senza la necessità di un condotto rigido.

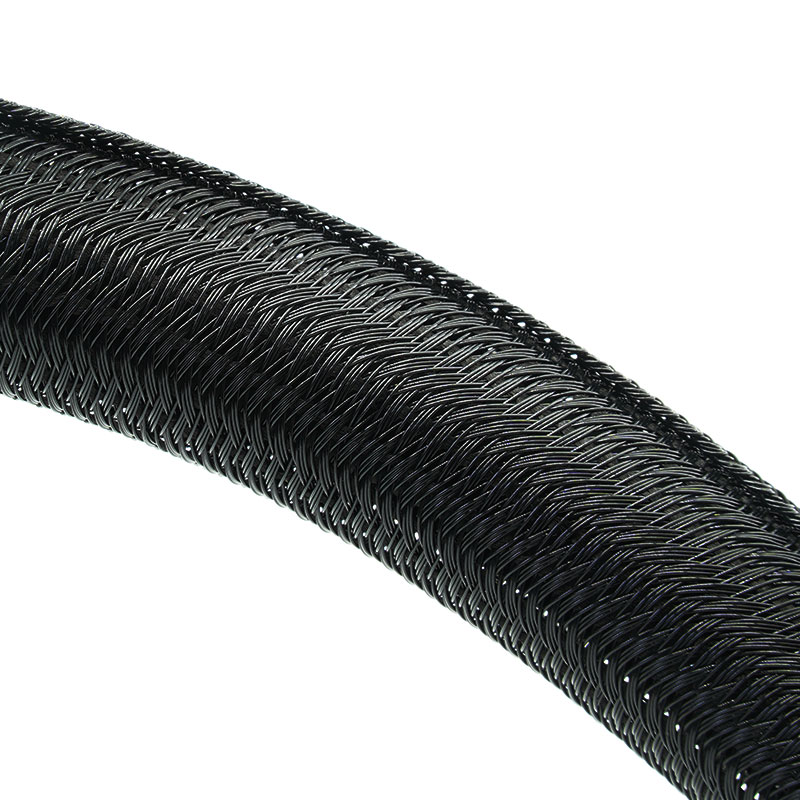

4. Instradamento flessibile dei cablaggi
La guaina segue percorsi curvi e si adatta a forme irregolari dei fasci.

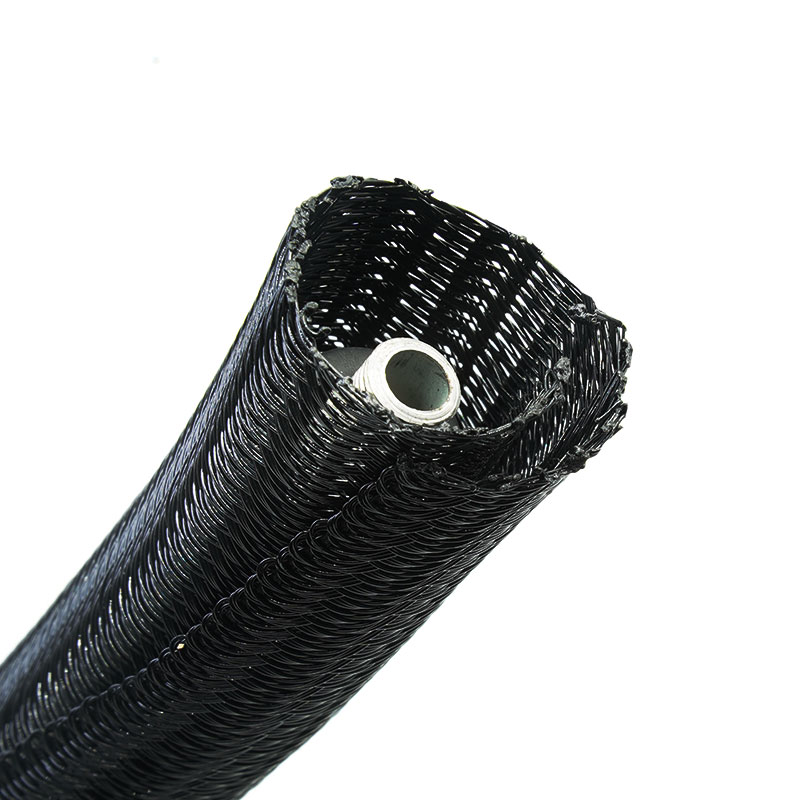

5. Copertura avvolgente sicura

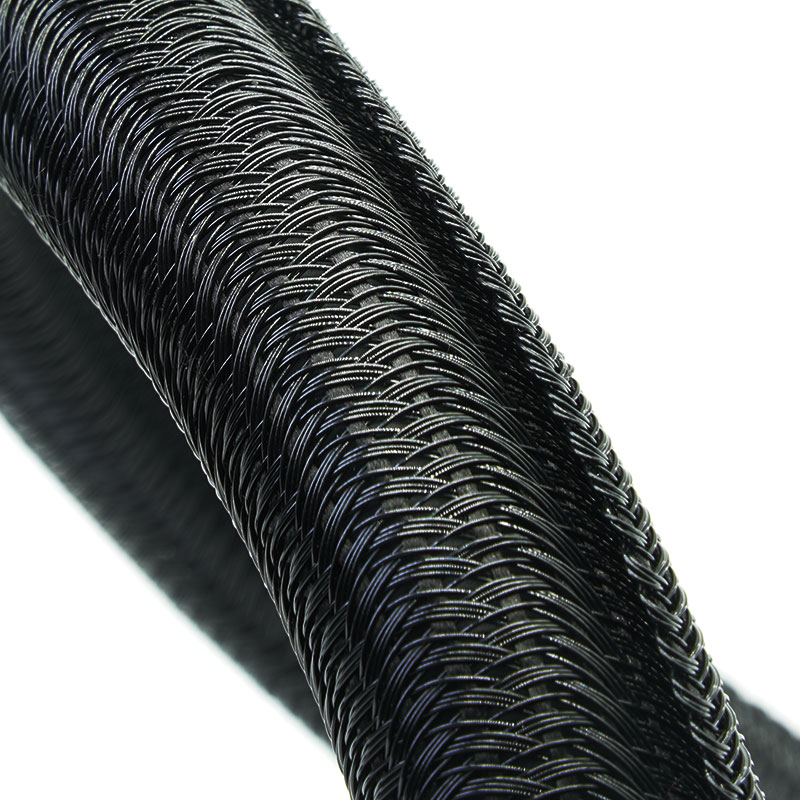

La struttura sovrapposta si chiude attorno al fascio di cavi e contribuisce a mantenere i singoli cavi al loro posto.
6. Capacità del pacchetto espandibile
L'apertura flessibile si adatta a moderate variazioni di diametro lungo l'imbracatura.
7. Opzioni di fornitura personalizzate
Diametro, colore, lunghezza di taglio, confezionamento ed etichettatura possono essere personalizzati previa approvazione della produzione.
| Materiale | Monofilamento e multifilamento in PET |
| Costruzione | intrecciato diviso autoavvolgente |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | FMVSS 302 |
| Resistenza all'abrasione | ISO 6722 Classe 10, ≥4.000 cicli |
| Resistenza ai liquidi | Riferimento: GMW14327 |
| Colore standard | Nero |
| Certificazione | RoHS, REACH |
| Senza alogeni | SÌ |
| Resistente ai raggi UV | SÌ |
| Utensile da taglio | coltello caldo |
Specifiche
Numero di parte | Dimensione nominale (mm) | Intervallo di diametro del fascio (mm) | Imballaggio Lunghezza (m/bobina) |
Min | Massimo |
SBW-PET-003-BK | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Nota: Selezionare la dimensione in base al diametro effettivo del fascio e assicurarsi che vi sia una sovrapposizione di almeno il 35% dopo l'installazione.
Applicazioni tipiche
Interni automobilistici e cablaggi per veicoli in generale
Organizza e protegge il cablaggio che passa intorno a cruscotti, portiere, sedili e apparecchiature interne, contribuendo a ridurre l'abrasione dei cavi, i fili allentati e le difficoltà di installazione.
Macchinari industriali e quadri di controllo
Raggruppa i cavi di controllo, dei sensori e di alimentazione all'interno di macchinari e quadri elettrici, contribuendo a prevenire il disordine dei cavi, l'usura superficiale e le difficoltà di manutenzione.
Robotica e apparecchiature automatizzate
Offre una protezione flessibile per i cavi instradati lungo percorsi curvi o con movimento moderato, contribuendo a gestire piegature ripetute, contatti tra i cavi e instradamenti complessi.
Apparecchi elettrici e assemblaggi elettronici
Mantiene il cablaggio interno ordinato e protetto dal contatto con alloggiamenti, componenti e spigoli vivi, preservando al contempo l'accesso per l'assemblaggio e l'ispezione.
Ristrutturazione dell'organizzazione dei cavi e manutenzione sul campo
Si installa attorno a fasci di cavi esistenti o terminati senza scollegare i connettori, semplificando aggiornamenti, riparazioni e aggiunte di cavi.
Specifiche
Misurare il diametro esterno del fascio di cavi finito nei suoi punti più piccoli e più grandi, includendo connettori, diramazioni e punti di fissaggio. Selezionare una guaina che si chiuda con una sovrapposizione sufficiente lungo l'intero percorso. Specificare inoltre l'ambiente di installazione, il livello di abrasione, la frequenza di accesso richiesta, il colore, la lunghezza di taglio e qualsiasi norma di infiammabilità o standard di settore applicabile.
Possibilità di personalizzazione
MJ FLEX offre supporto OEM e ODM, dalla selezione dei materiali e della costruzione fino alla campionatura, all'imballaggio e alla gestione della produzione in serie.
• Colore, lunghezza del taglio e lunghezza della bobina.
• Densità e copertura delle trecce.
• Etichette, codici a barre, kit e imballaggi.
• Campioni, requisiti di ispezione e documenti giustificativi.
• SBW-PET-UV — Manicotto intrecciato autoavvolgente resistente ai raggi UV
• SBW-PET-FR-V0 — Manichino autoavvolgente ignifugo UL94 V-0
• SBW-PET-FR-EN45545 — EN45545 manicotto intrecciato autochiudente per ferrovie
• SBW-PET-RR — Manicotto intrecciato diviso resistente ai roditori
01. È possibile installarlo senza scollegare il cablaggio?
Sì. La struttura divisa avvolge un fascio assemblato ed è adatta per l'installazione in un secondo momento.
02. Il manicotto rimane accessibile dopo l'installazione?
Sì. Può essere aperto localmente per ispezione, riparazione o aggiunta di cavi, sebbene sia opportuno tenere conto delle ripetute operazioni di manipolazione nella scelta della costruzione.
03. La versione standard è adatta per un progetto con certificazione di resistenza alla fiamma?
Utilizzare la versione corrispondente VW-1, UL 94 V-0 o EN 45545 quando le specifiche di progetto richiedono uno standard di prestazione antincendio definito.
04. Come si sceglie la taglia corretta?
Fornire l'intervallo effettivo del diametro esterno del fascio e, se possibile, un disegno o un campione. MJ FLEX può verificare la copertura e la sovrapposizione prima della produzione.
05. Come va tagliato?
Utilizzare un coltello riscaldato a temperatura controllata per sigillare il bordo in PET e ridurre lo sfilacciamento.
06. Sono disponibili colori, lunghezze e confezioni personalizzate?
Sì. Il quantitativo minimo d'ordine (MOQ) e i tempi di consegna dipendono dal colore, dalle dimensioni, dalla lunghezza di taglio, dall'etichettatura, dall'imballaggio e dai requisiti di ispezione.
Richiedi un campione o un preventivo
Per una raccomandazione tecnica e un preventivo accurati, si prega di fornire:
1. Diametro minimo e massimo del fascio.
2. Dimensione massima del connettore, della diramazione o della transizione.
3. Dimensioni del manicotto richieste e lunghezza di installazione.
4. Temperatura di esercizio e punti di abrasione.
5. Documenti richiesti relativi a infiammabilità, abrasione e conformità.
6. Colore, lunghezza di taglio, etichette e confezionamento.
7. Quantità del campione, quantità dell'ordine e tempi di consegna.
