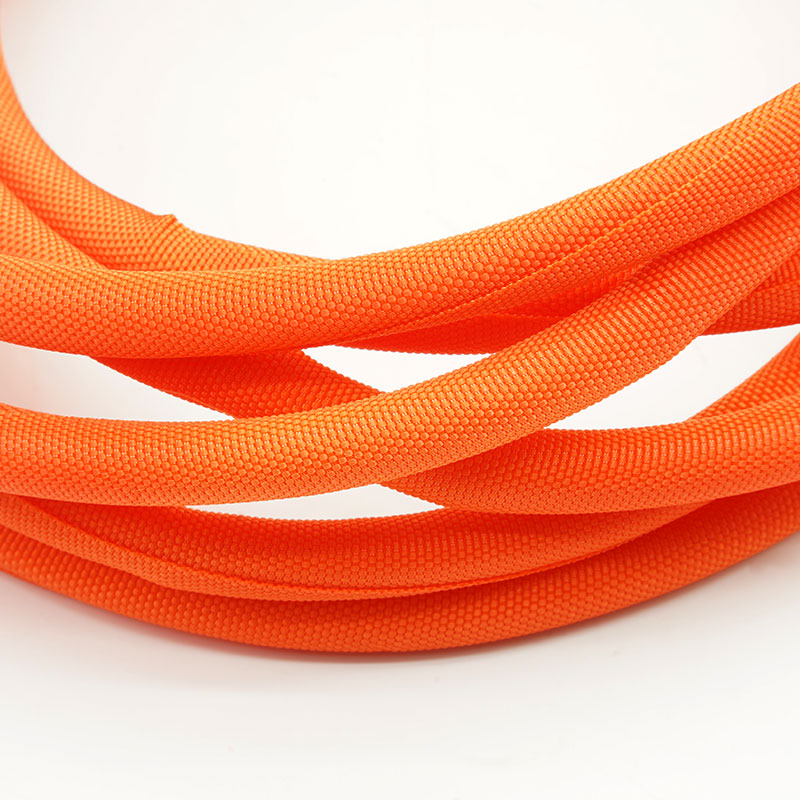

Perché scegliere la guaina avvolgente tessuta STW-PET-HT?
La questione principale da considerare nella scelta di questa guaina non è semplicemente se il tessuto resiste al calore, bensì se la guaina finita continua a coprire l'imbracatura anche se esposta al calore.

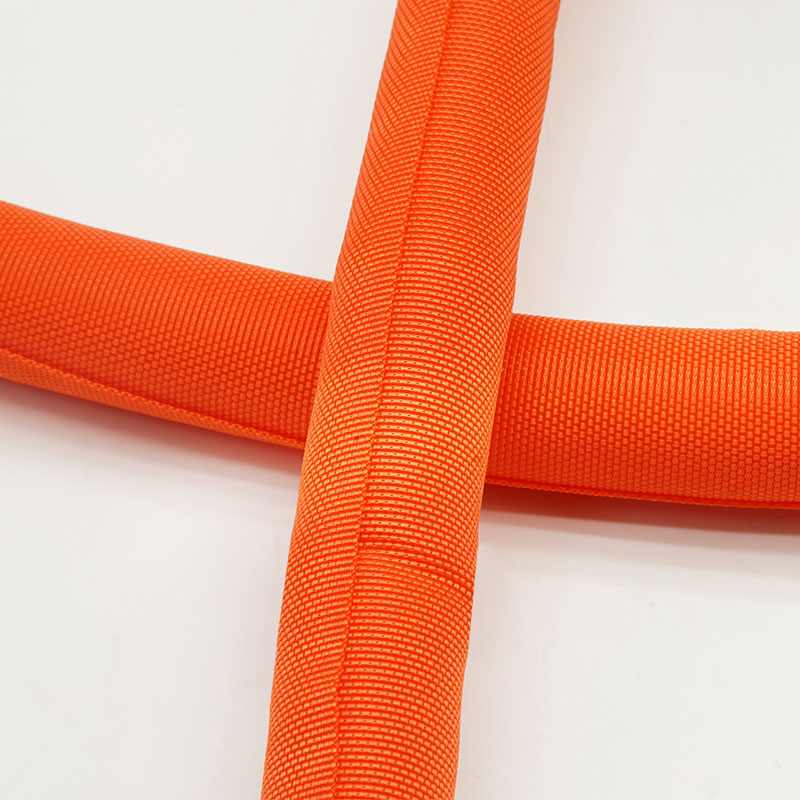

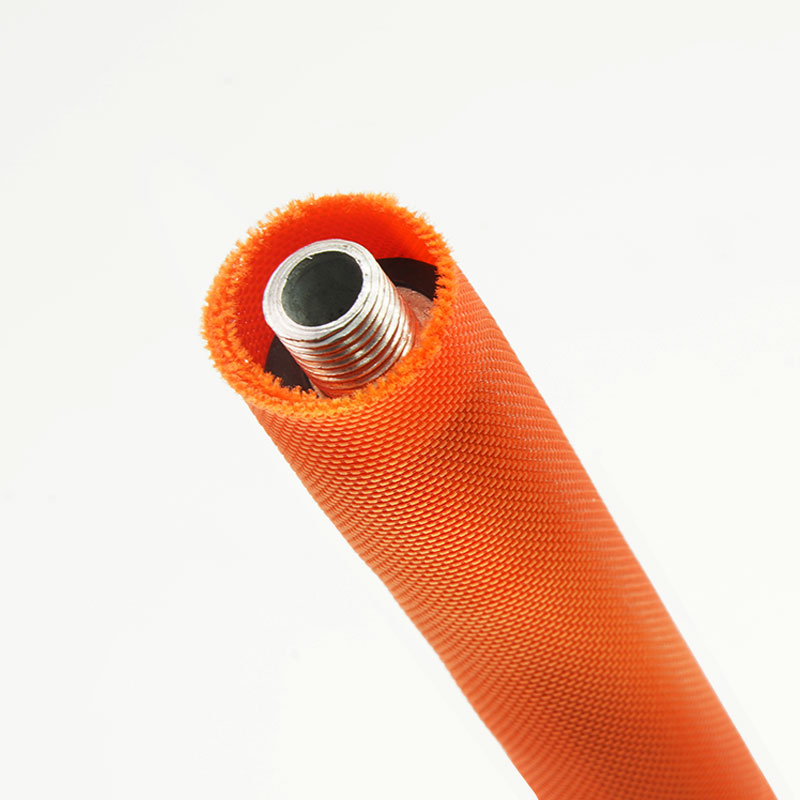

STW-PET-HT risolve questo problema grazie alla sua struttura autochiudente. La fessura permette di installare la guaina sopra il cablaggio esistente, mentre la sua chiusura contribuisce a mantenere l'apertura in posizione a 175 °C.
Caratteristiche principali
1. Profilo chiuso a 175 °C
La guaina è progettata per non aprirsi o divaricarsi alla temperatura indicata.
2. Copertura su tutta la divisione
I bordi avvolti contribuiscono a mantenere i fili coperti, evitando che un'apertura possa altrimenti esporli.
3. Installazione su cablaggi già assemblati
Inserite la guaina attorno ai cavi senza rimuovere terminali o connettori.
4. Accesso per modifiche successive
La struttura divisa facilita l'installazione e la modifica dei cablaggi.
5. Costruzione del tessuto
Fornisce un formato di guaina tessile per il passaggio dei cavi in ambito automobilistico.
6. Vestibilità flessibile lungo l'imbracatura
Segue il percorso prestabilito, comprese curve e cambi di direzione.
7. Dimensionamento specifico per il progetto
La dimensione del manicotto può essere selezionata in base al diametro effettivo del cablaggio e alle condizioni di installazione.
| Materiale | Multifilamento+monofilo in PET |
| Caratteristica principale | Rimane chiuso a 175 °C senza aprirsi né espandersi |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | da -40 °C a +150 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94V0, FMVSS302 |
| Resistenza all'abrasione | Fare riferimento alla norma ISO 6722 |
| Resistenza all'invecchiamento | Fare riferimento alla norma ISO 6722 |
| Resistenza ai liquidi | Fare riferimento a GMW14327 |
| Colore standard | Arancia |
| Certificazione | Conforme alle normative RoHS e REACH, privo di alogeni. |
| Senza alogeni | SÌ |
| Utensile da taglio | Lama o coltello caldo |
Specifiche
Numero di parte | Dimensione nominale (mm) | Larghezza di apertura
(mm) | Intervallo di diametro del fascio (mm) | Imballaggio Lunghezza (m/bobina) |
Min | Massimo |
STW-PET-003-OR-HT | Φ3 | 25±2 | 2 | 4 | 100 |
STW-PET-005-OR-HT | Φ5 | 29±2 | 4 | 6 | 100 |
STW-PET-006-OR-HT | Φ6 | 34±2 | 4 | 7 | 100 |
STW-PET-008-OR-HT | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-OR-HT | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-OR-HT | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-OR-HT | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-OR-HT | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selezionare la dimensione in base al diametro effettivo del fascio e assicurarsi che vi sia una sovrapposizione di almeno il 35% dopo l'installazione.
Applicazioni tipiche
Cablaggio in prossimità di aree ad alta temperatura
Per le sezioni del cablaggio in cui l'esposizione al calore compromette le prestazioni di chiusura, STW-PET-HT contribuisce a mantenere la guaina avvolta attorno ai fili.
Cablaggi automobilistici preassemblati
I connettori e le diramazioni possono impedire l'inserimento di un tubo continuo nel cablaggio. Il design a componenti separati consente l'installazione dopo l'assemblaggio.
Sezioni del cablaggio che necessitano di ispezione o rilavorazione
Il formato avvolgente consente di accedere al cablaggio senza dover tagliare un tubo chiuso in modo permanente.
Percorsi con curve e variazioni di diametro
Queste aree devono essere controllate durante la selezione della taglia per garantire che la guaina mantenga una copertura adeguata lungo tutto il percorso.
Iniziate dal diametro esterno del cablaggio, quindi identificate la sua sezione più larga, le curve, le diramazioni e la posizione dei connettori. Indicateci dove la guaina sarà esposta al calore, la temperatura prevista e la durata dell'esposizione. Questi dettagli ci consentono di verificare sia le dimensioni sia la corrispondenza tra le prestazioni termiche documentate e l'applicazione.
Possibilità di personalizzazione
MJ FLEX è disponibile a discutere di dimensioni, lunghezza di taglio, colore e requisiti di imballaggio. Per richieste personalizzate, si prega di fornire un disegno del cablaggio o un intervallo di diametri, la lunghezza del manicotto richiesta per ciascun cablaggio, il fabbisogno annuo e le eventuali condizioni di prova di temperatura specificate.
Le dichiarazioni relative a temperatura e chiusura devono essere confrontate con i risultati dei test specifici per la costruzione STW-PET-HT fornita. Se il vostro progetto richiede una durata definita per l'invecchiamento termico, una prova di infiammabilità o uno standard automobilistico, comunicate il requisito prima dell'approvazione in modo che la relativa documentazione possa essere esaminata.
Il campione e le specifiche approvati forniscono il riferimento per la produzione. I controlli principali devono includere le dimensioni del manicotto, l'aspetto e la corretta chiusura del manicotto finito attorno al diametro del cablaggio concordato. Qualsiasi test di accettazione a 175 °C specifico del progetto deve essere definito nelle specifiche approvate.
01. Cosa distingue STW-PET-HT da una normale guaina in tessuto diviso?
La sua caratteristica distintiva è che l'apertura autochiudente rimane chiusa a 175 °C invece di aprirsi.
02. Il valore "175 °C" significa che il manicotto può funzionare ininterrottamente a quella temperatura?
Descrive il comportamento della chiusura a 175 °C. Il tempo di esposizione consentito e la temperatura di esercizio continuo devono essere confermati dalle specifiche e dalle condizioni di prova pertinenti.
03. È possibile montarlo dopo aver installato i connettori?
Sì. La struttura divisa permette di avvolgere la guaina attorno a un'imbracatura già assemblata.
04. Di quali informazioni hai bisogno per consigliarti la taglia?
Si prega di fornire l'intervallo di diametro del cablaggio, il punto più largo, i dettagli del percorso e le eventuali aree esposte al calore.
Richiedi un campione o un preventivo
Inviate a MJ FLEX il diametro del vostro cablaggio, il disegno applicativo, la temperatura prevista e il tempo di esposizione. Potremo così valutare i requisiti di montaggio e consigliarvi una taglia STW-PET-HT per la prova.
