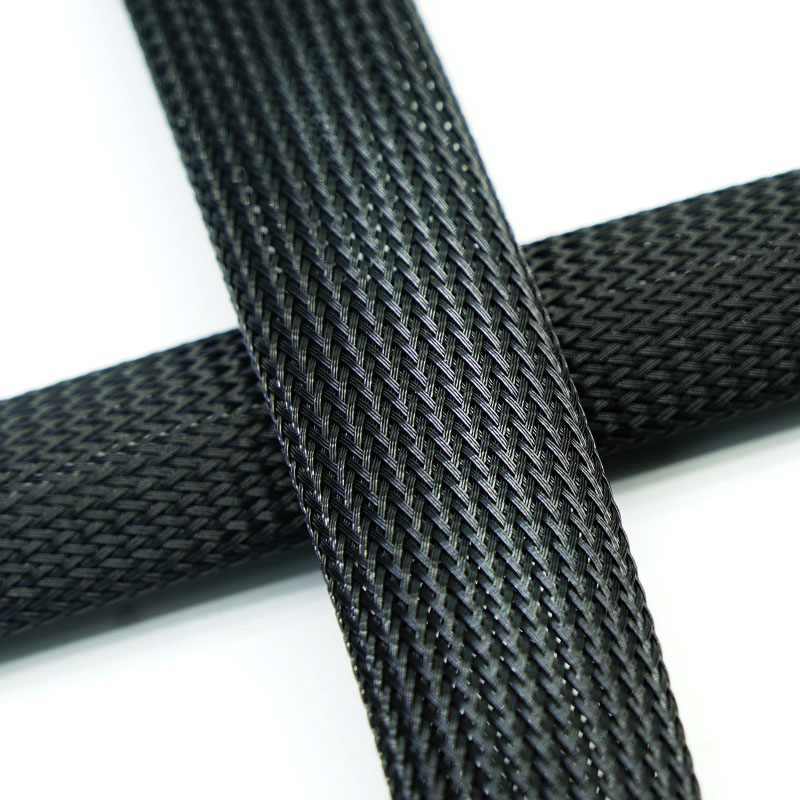

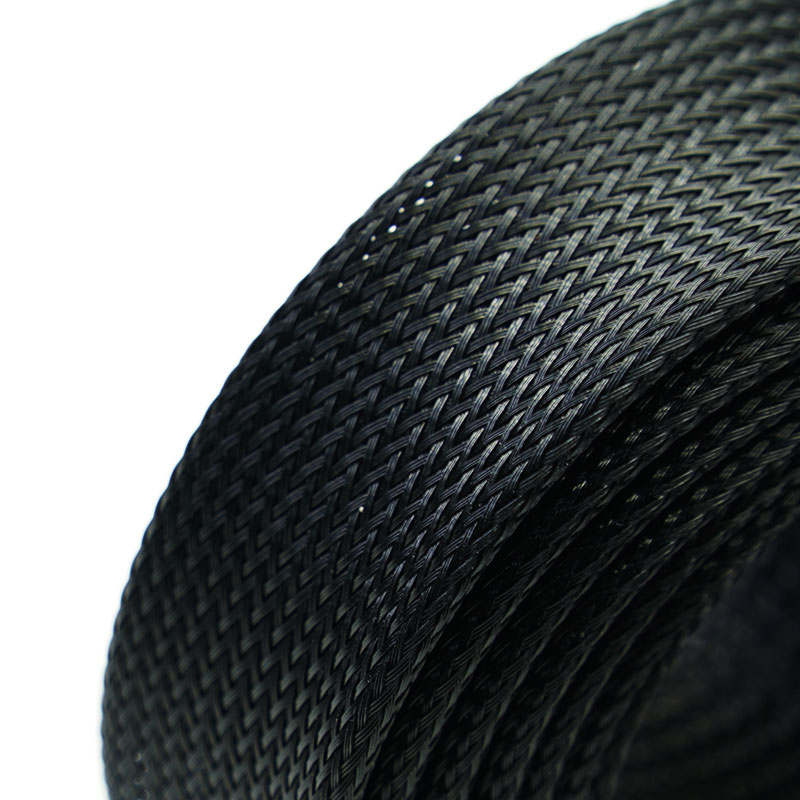

Perché scegliere la guaina intrecciata in nylon BRS-PA66?
• Proteggere i percorsi di imbracatura più impegnativi
La treccia PA66 contribuisce a resistere all'usura nei punti in cui i fasci di cavi sono soggetti a frequenti contatti, vibrazioni o manipolazioni.
• Utilizzare il nylon a temperature di esercizio elevate.
Il PA66 ha un punto di fusione più elevato rispetto al PA6 ed è indicato per applicazioni con maggiori esigenze termiche.
• Installare gli assemblaggi terminati
La struttura espandibile riduce la necessità di rimuovere i connettori durante il rivestimento dei cablaggi.
• Riduzione della sostituzione prematura della guaina
La scelta di un materiale più resistente può migliorare la durata laddove le trecce standard per uso generico si usurano troppo rapidamente.
Caratteristiche principali
1. Filato monofilamento PA66
Offre una superficie intrecciata resistente per una protezione ottimale dei cavi più esigenti.
2. Maggiore capacità termica
Adatto ad applicazioni che richiedono una maggiore resistenza al calore rispetto alle comuni alternative in PET o PA6, previa conferma della qualità.
3. Elevata resistenza all'abrasione
Contribuisce a proteggere le guaine dei cavi nei percorsi industriali ad alto contatto.

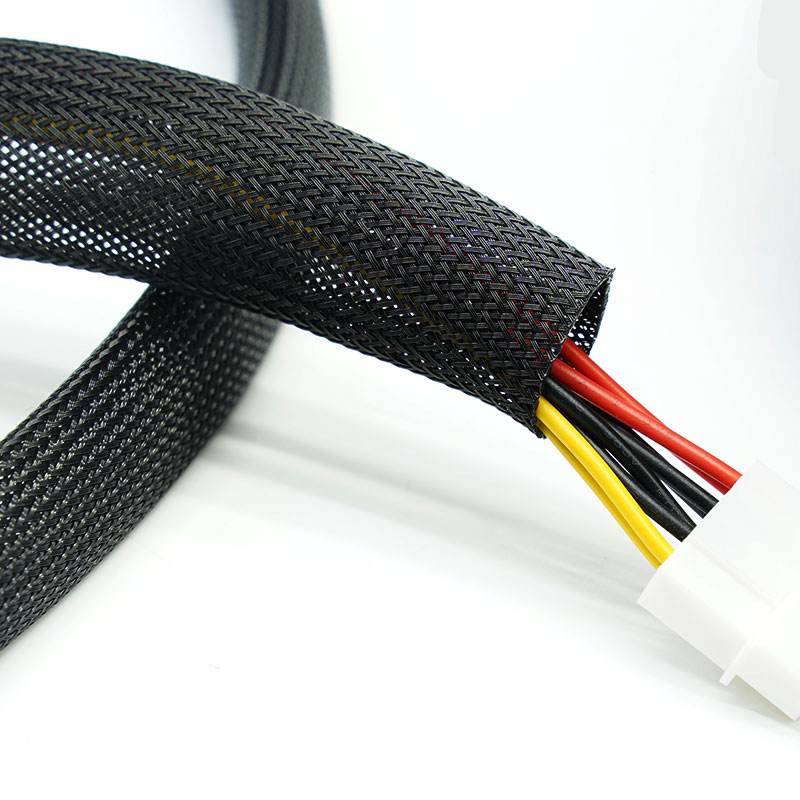

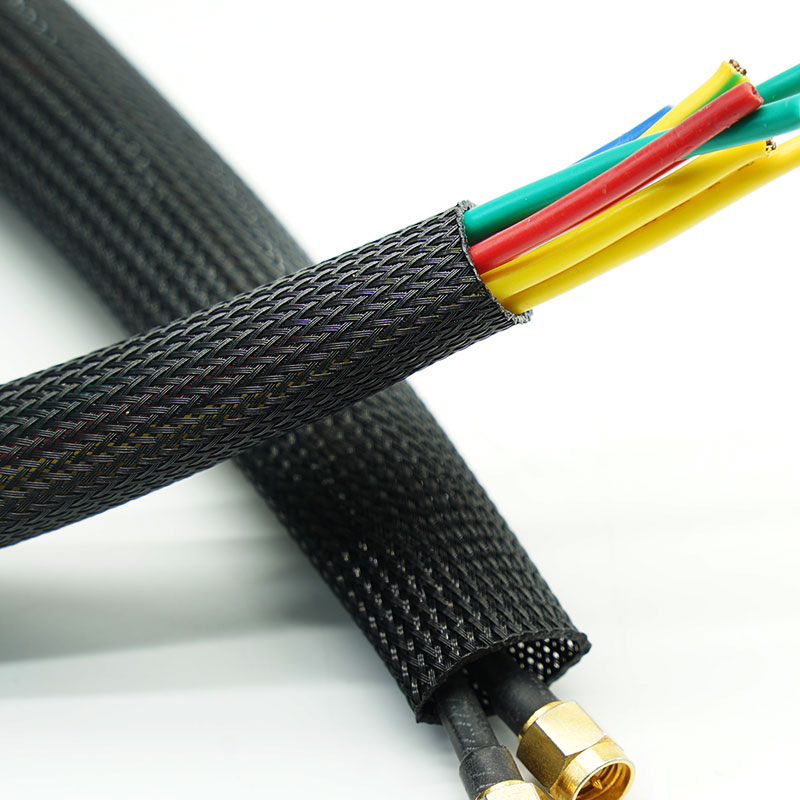

4. Connettore passante espandibile
Si ingrandisce per l'installazione e si contrae attorno al fascio finito.

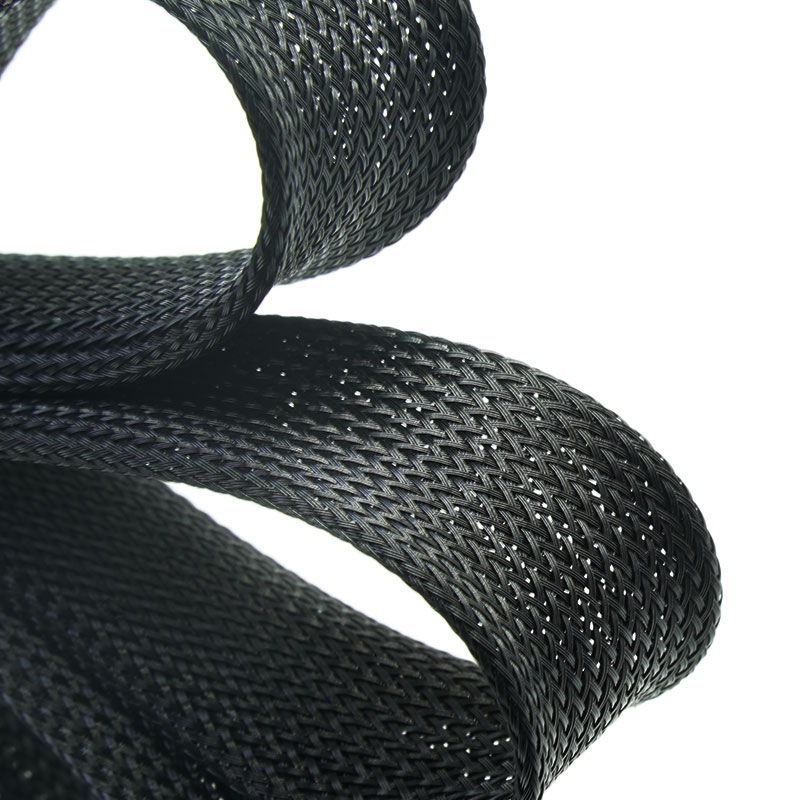

5. Instradamento flessibile dei cablaggi
Segue curve, ramificazioni e profili di fascio variabili.
6. Resistenza agli oli e alle sostanze chimiche
Adatto a numerosi ambienti industriali previa verifica di compatibilità.
7. Fornitura progettata su misura
Diametro, colore, lunghezza di taglio e confezionamento possono essere adattati alle esigenze del progetto.
| Materiale | monofilamento PA66 |
| Costruzione | Treccia espandibile |
| Temperatura di lavoro | da -40 °C a +150 °C |
| Punto di fusione | 256±10°C |
| Infiammabilità | FMVSS 302 |
| Resistenza all'abrasione | Molto alto |
| Colore standard | Nero |
| Conforme alla direttiva RoHS | SÌ |
| Conforme a Reach | SÌ |
| Senza alogeni | SÌ |
| Resistente ai raggi UV | SÌ |
| Utensile da taglio | coltello caldo |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
BRS-PA66-003-BK | 1/8” | 3 | 1 | 6 | 1000 |
BRS-PA66-006-BK | 1/4” | 6 | 3 | 9 | 500 |
BRS-PA66-008-KW | 5/16” | 8 | 5 | 12 | 350 |
BRS-PA66-010-KW | 3/8” | 10 | 7 | 17 | 350 |
BRS-PA66-012-BK | 1/2” | 12 | 8 | 20 | 350 |
BRS-PA66-016-BK | 5/8” | 16 | 10 | 27 | 250 |
BRS-PA66-018-KW | 11/16" | 18 | 12 | 29 | 250 |
BRS-PA66-020-BK | 3/4” | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2” | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.
Applicazioni tipiche
Macchinari pesanti
Riduce l'usura del cablaggio causata da vibrazioni e contatto con telai o protezioni metalliche.
Zone del sottoscocca e degli equipaggiamenti automobilistici
Protegge i fasci di cavi in ambienti in cui è necessario tenere conto dell'abrasione e delle temperature di esercizio più elevate.
Robotica e produzione automatizzata
Consente un instradamento flessibile, controllando al contempo il contatto dei cavi e la manipolazione ripetuta.
Attrezzature per saldatura e fabbricazione
Offre una soluzione duratura per organizzare i cavi esposti alle difficili condizioni di un'officina; l'esposizione al calore e agli schizzi richiede una valutazione separata.
Motori industriali e sistemi di controllo
Protegge i cavi di alimentazione, dei sensori e di controllo in prossimità di apparecchiature con temperature ambiente elevate.
Scegliere PA66 quando l'abrasione, la resistenza meccanica o le esigenze termiche superano quelle di una guaina in PET standard. Specificare la temperatura continua e di picco, i materiali di contatto, i fluidi, il movimento, il diametro del fascio e il connettore più grande. Non limitarsi a scegliere in base al nome del polimero; la struttura della treccia finita e il grado del materiale devono corrispondere all'applicazione.
Opzioni di personalizzazione
• Diametro e recupero - La struttura della treccia può essere adattata alla gamma di fasci richiesti e al passaggio del connettore.
• Densità della treccia - La copertura può essere adattata in base alle esigenze del progetto, che privilegia la protezione, la flessibilità o l'espansione.
• Colore e identificazione - Il nero standard, i colori speciali e i contrassegni di identificazione sono soggetti a verifica del materiale e del quantitativo minimo d'ordine (MOQ).
• Pezzi tagliati o rotoli di produzione - Il formato di fornitura può essere adattato all'assemblaggio dei cablaggi e alla movimentazione a bordo linea.
• Imballaggio speciale - Etichette personalizzate, identificazione del lotto e cartoni specifici per il progetto sono disponibili su richiesta. RS-PA6 — Guaina intrecciata espandibile in PA6.
L'approvazione tecnica deve basarsi sull'esatto grado di PA66 e sulla struttura finale della treccia. La documentazione disponibile sui materiali può includere dichiarazioni RoHS, REACH e di assenza di alogeni per i materiali applicabili. Le dichiarazioni relative alla classificazione di infiammabilità, alle prestazioni di combustione in ambito automobilistico e alle temperature richiedono prove specifiche per la costruzione e non devono essere dedotte unicamente dalla resina PA66.
• Tracciabilità di resine e filati - Il filato PA66 approvato e le informazioni relative al lotto di produzione vengono controllate prima dell'uso.
• Monitoraggio del processo - La tensione, il disegno e la copertura della treccia vengono monitorati per ridurre le variazioni tra i rotoli.
• Test di espansione e recupero - I campioni vengono controllati su mandrini rappresentativi per confermare il comportamento di installazione.
• Ispezione della superficie - La guaina viene esaminata per verificare la presenza di filamenti allentati, strappi, contaminazioni e densità non uniforme.
• Verifica della spedizione - Quantità, lunghezza, etichette e documenti richiesti vengono verificati rispetto all'ordine.
01. Qual è la principale differenza tra le guaine PA66 e PA6?
Il PA66 offre generalmente un punto di fusione più elevato e viene spesso scelto per condizioni di calore e abrasione più estreme. Le prestazioni finali dipendono dall'esatta composizione del filato e dalla struttura della treccia.
02. Il PA66 è adatto per l'utilizzo in prossimità di operazioni di saldatura?
Può proteggere dall'abrasione di routine, ma non sostituisce una barriera specifica contro il metallo fuso o il calore radiante elevato.
03. La guaina è resistente all'olio?
Il PA66 offre una buona resistenza a molti oli, ma la compatibilità deve essere verificata in base al fluido specifico, alla concentrazione, alla temperatura e al tempo di esposizione.
04.È disponibile una versione ignifuga?
Si prega di fornire lo standard di prova richiesto. La disponibilità e la documentazione dipendono dalla specifica costruzione.
05. Quali fattori determinano il quantitativo minimo d'ordine (MOQ), il prezzo e i tempi di consegna?
Quantità minima d'ordine (MOQ), prezzo e tempi di consegna dipendono da dimensioni, colore, quantità dell'ordine, personalizzazione, imballaggio e requisiti di collaudo. Si prega di fornire le dimensioni, le quantità e l'Incoterm richiesti per un preventivo accurato.
06. Sono disponibili colori, lunghezze e confezioni personalizzate?
Sì, a seconda delle dimensioni, della quantità e dei requisiti di prestazione. Confermare il quantitativo minimo d'ordine (MOQ) e i tempi di consegna con il team di vendita.
Richiedi un campione o un preventivo
Comunicaci il diametro del fascio, la dimensione del connettore, l'ambiente di utilizzo, lo standard richiesto e la quantità. MJ FLEX ti consiglierà una soluzione costruttiva adeguata e ti fornirà campioni o un preventivo.
