Perché scegliere la guaina per cavi tessuta STW-PET-UV?
1. Proteggere le imbracature esposte alla luce solare
Il materiale stabilizzato ai raggi UV contribuisce a ridurre il degrado causato da una prolungata esposizione all'esterno.
2. Cablaggio esterno di ricambio

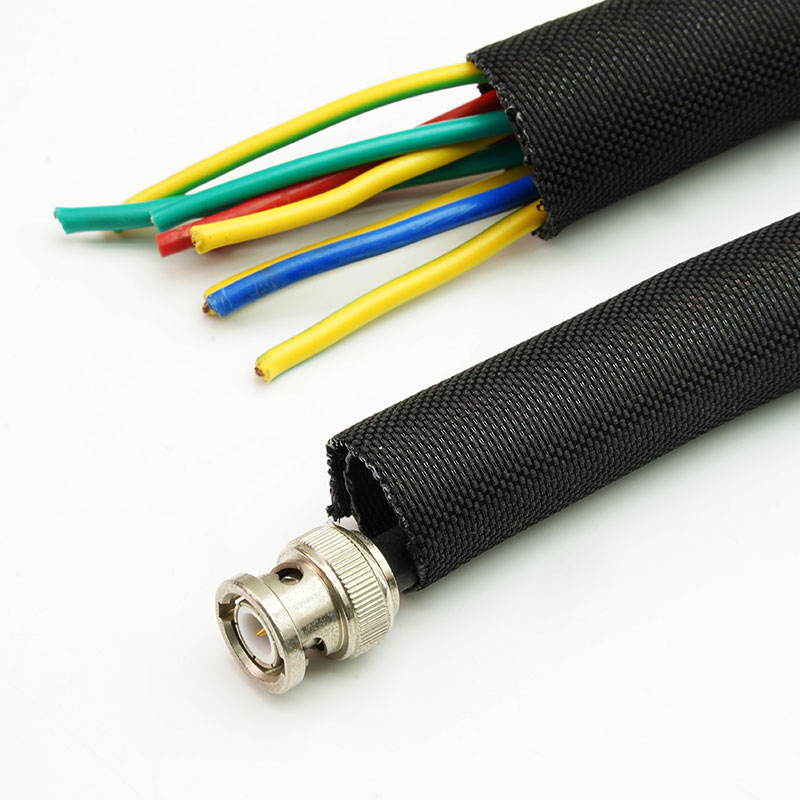

L'ingresso laterale avvolge i cavi, i connettori e le derivazioni già installati.
3. Mantenere l'accesso per l'assistenza sul campo
La guaina può essere riaperta per l'ispezione o la sostituzione del cavo.
4. Unire resistenza e flessibilità per l'uso esterno
La guaina intrecciata protegge dalle abrasioni di routine senza bisogno di un condotto rigido.
Caratteristiche principali

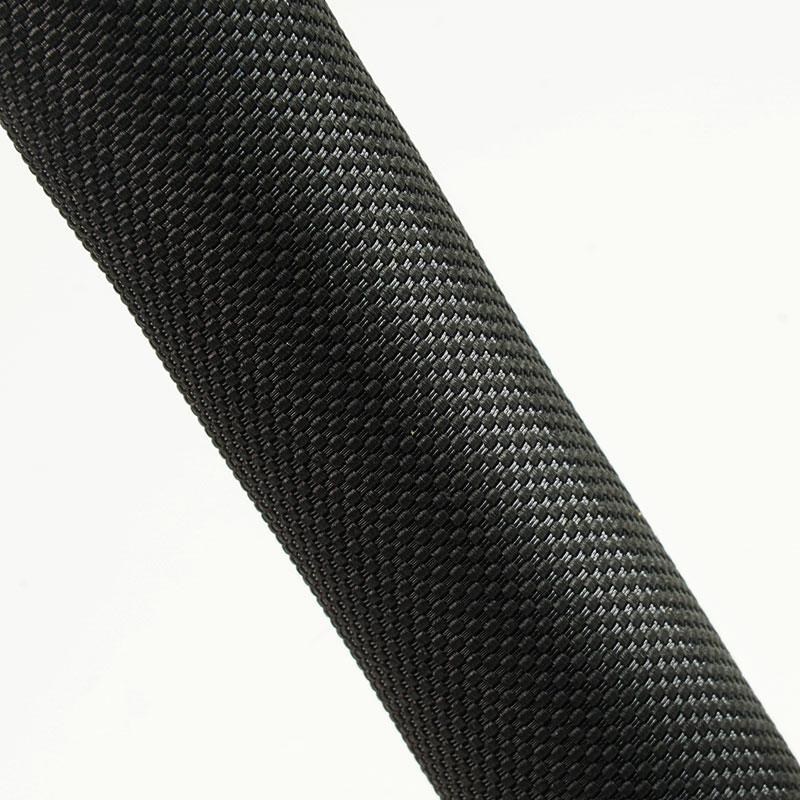

1. Poliestere intrecciato resistente ai raggi UV
Sviluppato per applicazioni di protezione dei cavi esposti alla luce solare.

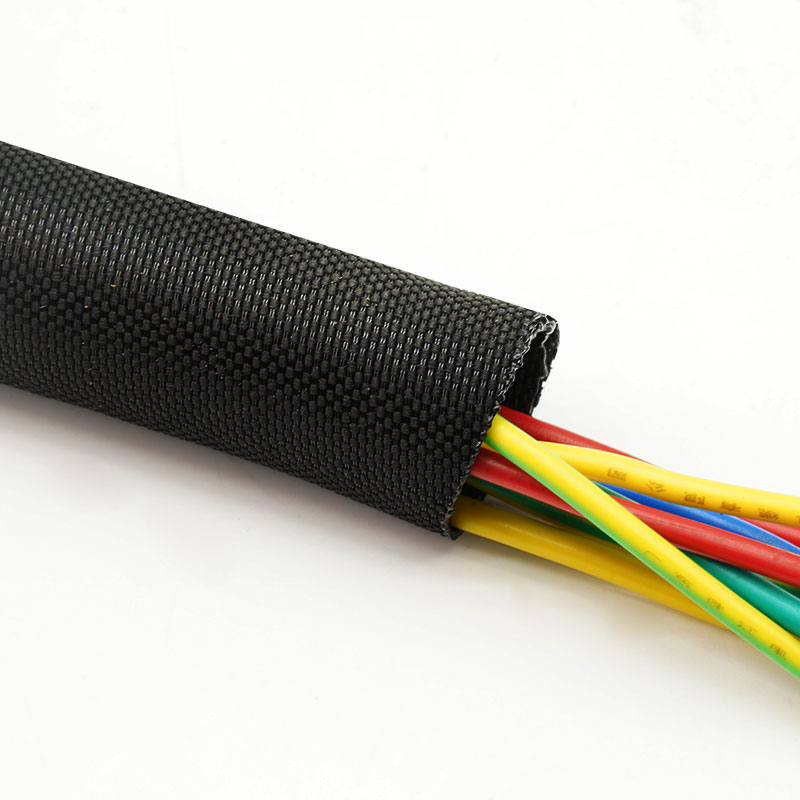

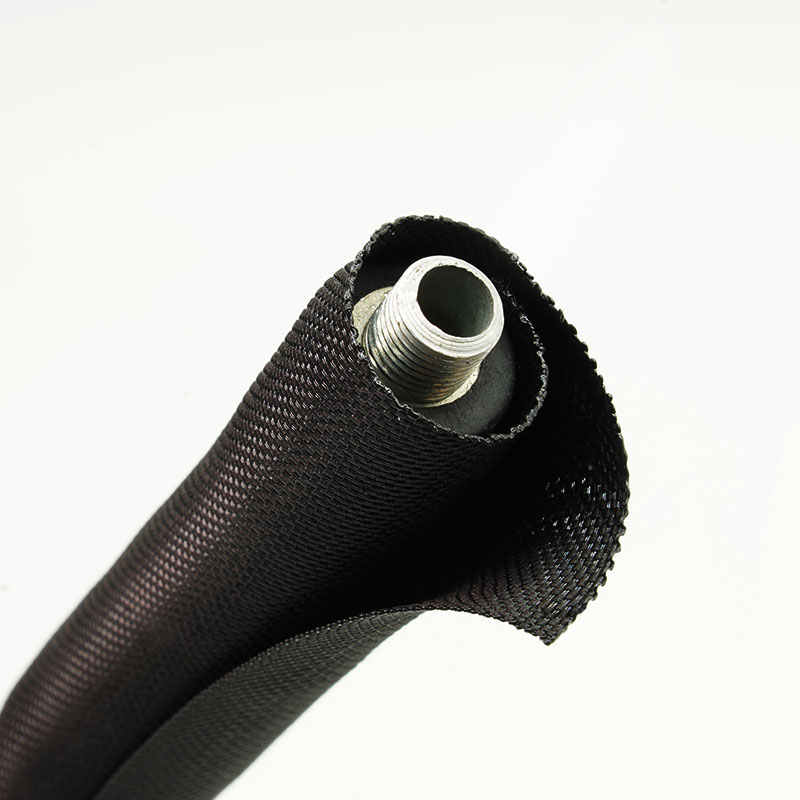

2. Design split a chiusura automatica
Si avvolge attorno ai fasci di cavi esistenti senza scollegare i terminali.
3. Protezione dall'abrasione in ambienti esterni
Contribuisce a proteggere le guaine dei cavi da sfregamenti e urti.
4. Costruzione tessile flessibile
Segue curve e percorsi irregolari delle attrezzature.
5. Chiusura della sovrapposizione accessibile
Consente ramificazioni e successive operazioni di manutenzione.
6. Struttura nera adatta per esterni.
Soddisfa i requisiti comuni per l'installazione in esterni.
7. Opzioni di taglio e confezionamento personalizzate
Disponibile per kit di assemblaggio OEM e di installazione sul campo.
| Materiale | Monofilamento e multifilamento in PET stabilizzato ai raggi UV |
| Costruzione | Pellicola a strappo autochiudente |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94 V2 |
| Colore standard | Nero |
| Certificazione | Conforme alle normative RoHS e REACH, privo di alogeni. |
| Senza alogeni | SÌ |
| Resistente ai raggi UV | SÌ |
| Utensile da taglio | Lama o coltello caldo |
Specifiche
Numero di parte | Dimensione nominale (mm) | Larghezza di apertura
(mm) | Intervallo di diametro del fascio (mm) | Imballaggio Lunghezza (m/bobina) |
Min | Massimo |
STW-PET-003-BK-UV | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-UV | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-UV | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-UV | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-UV | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-UV | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-UV | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-UV | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selezionare la dimensione in base al diametro effettivo del fascio e assicurarsi che vi sia una sovrapposizione di almeno il 35% dopo l'installazione.
Applicazioni tipiche
Impianti solari e fotovoltaici
Protegge i cablaggi di controllo e comunicazione accessibili esposti alla luce solare.
Sistemi di telecomunicazione per esterni
Organizza i gruppi di cablaggio attorno ad antenne, armadi e apparecchiature infrastrutturali.
apparecchiature di ricarica per veicoli elettrici
Avvolge i cablaggi ausiliari esterni o semi-esposti, adatti allo scopo.
Macchinari agricoli e da costruzione
Protegge i cavi esposti al sole, alla polvere e a frequenti ispezioni.
Illuminazione e segnaletica esterna
Contiene i cavi di alimentazione e di segnale, preservando al contempo l'accesso per la manutenzione.
Descrivere l'esposizione alla luce solare, il clima, la temperatura, l'umidità, le sostanze chimiche, l'abrasione e le condizioni di servizio previste. Indicare la gamma di fasci e l'ubicazione delle diramazioni. I dati accelerati sui raggi UV, ove disponibili, sono utili per il confronto, ma non devono essere convertiti in un numero universale di anni di servizio all'aperto.
Possibilità di personalizzazione
• Diametro e sovrapposizione - Corrispondente alla gamma effettiva di imbracature per esterni.
• Pezzi tagliati e kit - Preparato in base alla zona di installazione o al modello dell'apparecchiatura.
• Etichette per esterni - Identificazione del prodotto, del lotto e del progetto sulla confezione.
• Revisione delle costruzioni speciali - È possibile valutare la densità della treccia e le esigenze di prestazioni combinate.
La resistenza ai raggi UV deve essere comprovata dai dati relativi al materiale o alla costruzione. Non determina la resistenza alla fiamma. La documentazione RoHS, REACH e l'assenza di alogeni potrebbero essere disponibili per i materiali certificati. Qualsiasi dichiarazione di test UV deve corrispondere esattamente alla guaina ordinata.
• Verifica dei materiali di grado UV - Il filato stabilizzato approvato è identificato da un lotto.
• Controllo della sovrapposizione e dell'adattamento - La chiusura viene ispezionata lungo l'intera gamma di fasci specificata.
• Ispezione rapida e dei bordi - Vengono controllati difetti di tessitura, fili allentati e contaminazioni.
• Imballaggio tracciabile - Le etichette dei prodotti e i dettagli dell'ordine vengono verificati prima della spedizione.
01. Perché utilizzare la versione UV invece della standard STW-PET?
È la scelta più appropriata in caso di esposizione prolungata alla luce solare.
02. Può essere installato su un impianto elettrico esterno già esistente?
Sì. La struttura divisa avvolge i cablaggi terminati.
03.La resistenza ai raggi UV significa che è impermeabile?
No. La guaina tessile aperta non è un condotto sigillato e impermeabile.
04.Sono disponibili colori diversi dal nero?
Richiedono studi di fattibilità e valutazioni delle prestazioni UV separate.
Richiedi un campione o un preventivo
Inviaci la gamma di prodotti, l'ambiente di installazione, lo standard richiesto, la lunghezza di taglio e la quantità. MJ FLEX ti consiglierà una soluzione costruttiva adeguata e provvederà a fornirti un campione o un preventivo.
