Perché scegliere BRS-PET-OE?
• Connettori trasparenti di grandi dimensioni
La maggiore capacità di passaggio consente alla guaina di attraversare spine e raccordi che una normale treccia espandibile potrebbe non essere in grado di gestire.
• Proteggere gli assemblaggi pre-terminati
L'installazione può essere completata dopo il montaggio dei connettori, riducendo la necessità di scollegare, ricollegare o ricostruire il cablaggio.
• Gestire brusche transizioni di diametro
La geometria a treccia aperta si adatta ai connettori posteriori, alle giunzioni e ad altri aumenti locali delle dimensioni dell'assemblaggio.
• Ridurre la complessità dimensionale per i pacchetti variabili
Una configurazione OverExpand accuratamente selezionata può coprire una gamma di assemblaggio più ampia, semplificando potenzialmente l'inventario dei manicotti e la pianificazione dell'installazione.
Caratteristiche principali
1. Espansione del passaggio migliorata

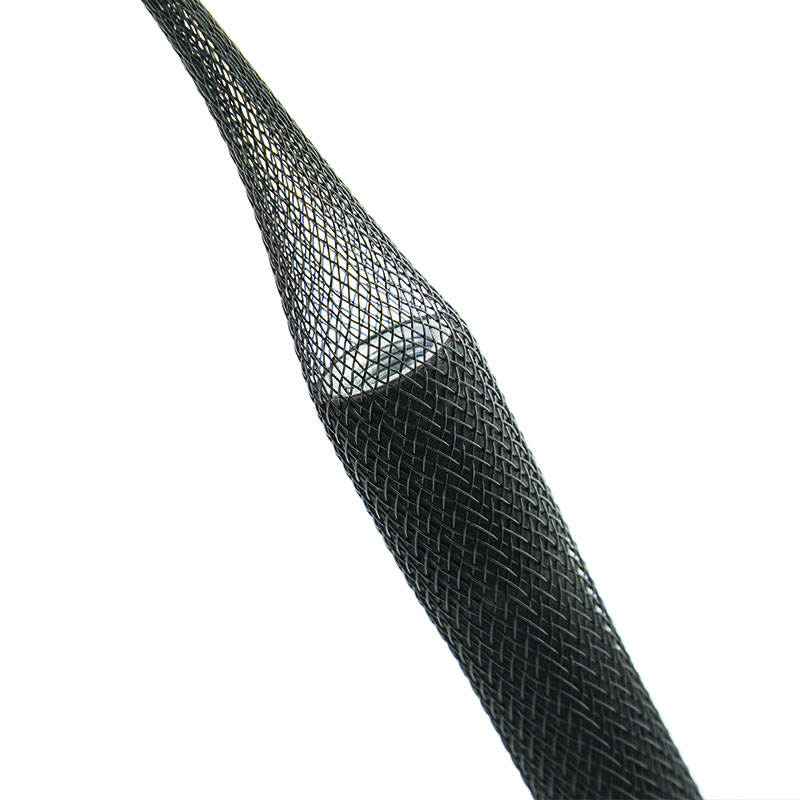

La treccia si apre ampiamente per passare attraverso connettori, spine e altri componenti di dimensioni maggiori.

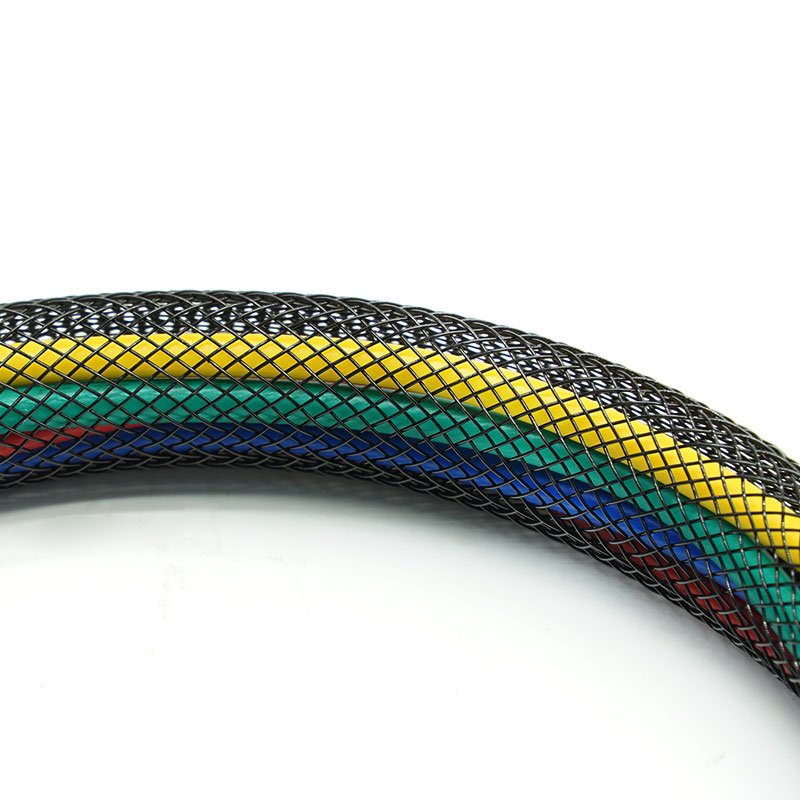

2. Recupero intorno al fascio di cavi
Dopo aver superato l'ostacolo, il manicotto si contrae verso il diametro minore del cablaggio per un pratico contenimento del cavo.
3. Installazione compatibile con i connettori
Consente l'applicazione di guaine post-terminazione senza dover tagliare o rimuovere numerosi componenti già installati.

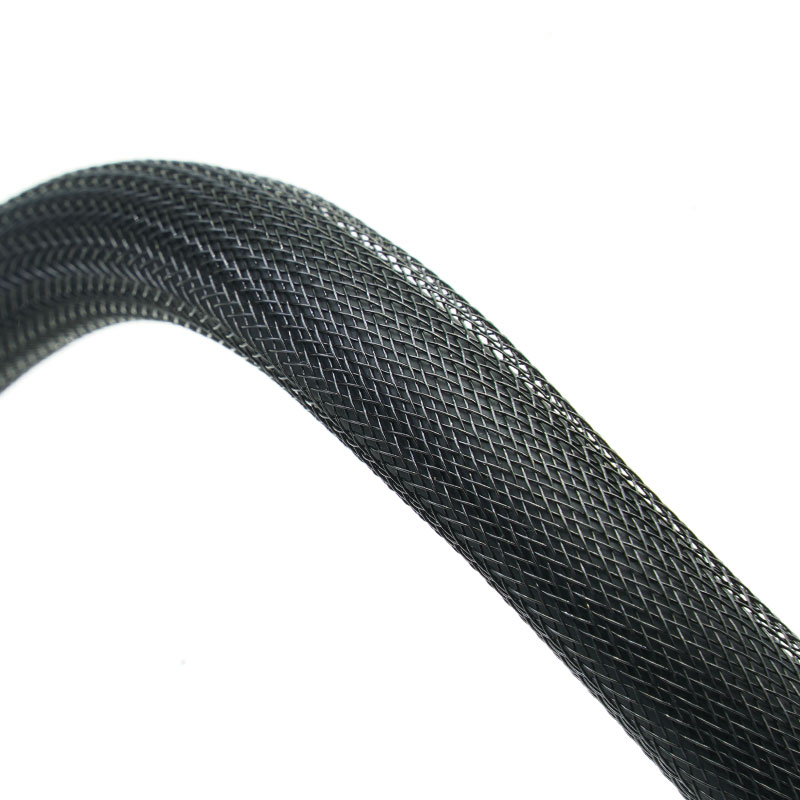

4. Costruzione in monofilamento PET
Offre una protezione meccanica leggera e flessibile per cavi e fili.
5. Adattabilità a profili irregolari
Segue giunzioni, transizioni e modifiche moderate del fascio lungo il percorso protetto.
6. Riduzione delle interruzioni durante l'assemblaggio
Contribuisce a ridurre i tempi di installazione laddove i tubi convenzionali richiederebbero lo smontaggio dei connettori.
7. Progettazione dell'espansione specifica per il progetto
Per l'applicazione è possibile valutare le dimensioni nominali, i requisiti di passaggio, la geometria della treccia, la lunghezza e l'imballaggio.
| Materiale | monofilamento in PET |
| Costruzione | Treccia tubolare altamente espandibile |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL 94 V2 |
| Colore standard | Nero |
| Gamma di taglie | dimensioni nominali specifiche del progetto |
| Certificazione | Conforme alle normative RoHS e REACH, privo di alogeni. |
| Utensile da taglio | coltello caldo |
| Modulo di fornitura | Rotoli sfusi o lunghezze tagliate su misura |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
BRS-PET-006-BK-OE | 1/4” | 6 | 3 | 12 | 500 |
BRS-PET-008-BK-OE | 5/16” | 8 | 6 | 22 | 500 |
BRS-PET-010-BK-OE | 3/8” | 10 | 5 | 25 | 350 |
BRS-PET-012-BK-OE | 1/2” | 12 | 11 | 35 | 300 |
BRS-PET-020-BK-OE | 3/4” | 19 | 12 | 45 | 200 |
Applicazioni tipiche
Cavi pre-terminati

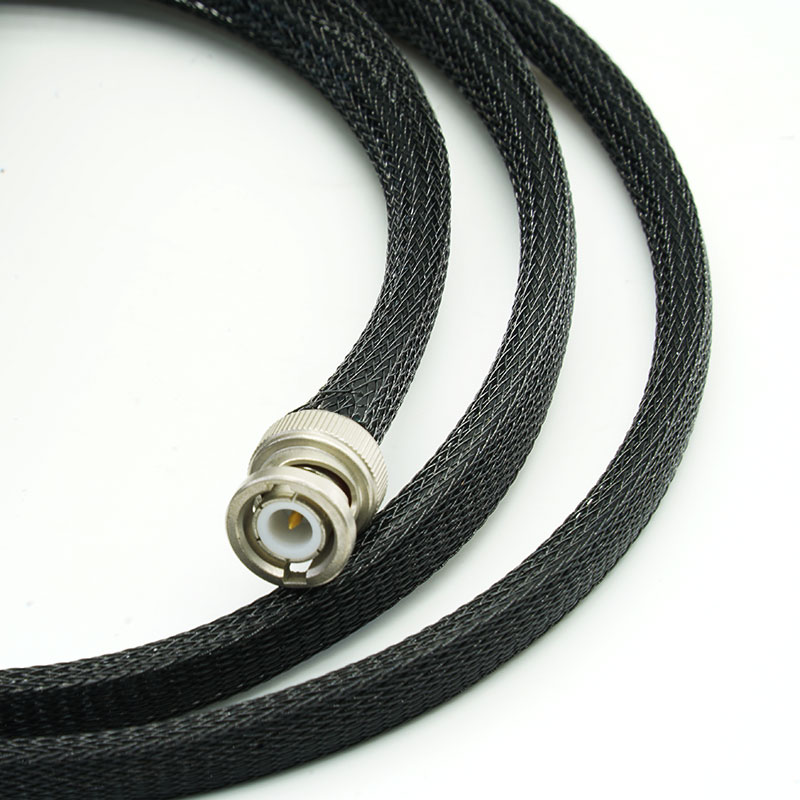

Consente di far passare il cavo sopra le spine già installate, in modo da poter aggiungere la guaina protettiva senza dover scollegare o sostituire i connettori.
Cablaggi per autoveicoli e attrezzature
Copre i cablaggi con calotte posteriori dei connettori, giunzioni di derivazione o variazioni locali di diametro che complicano l'installazione passante.
Cavi dati e di comunicazione
Si adatta alle estremità stampate e ai connettori di interfaccia, proteggendo al contempo la sezione più piccola del cavo situata dietro di essi.
Sensori industriali e cavi di controllo
Protegge i cavi pronti per l'installazione, dotati di terminali, pressacavi o teste sensore di larghezza superiore a quella del fascio di cavi.
Kit di sostituzione e retrofit per la manutenzione
Consente ai tecnici di aggiungere o sostituire la protezione intrecciata mantenendo le terminazioni originali dei cavi laddove l'accesso per l'installazione lo consenta.
Annotare due dimensioni distinte: il componente più grande che la guaina deve coprire e il diametro minimo-massimo della sezione di cavo che rimane coperta. Misurare anche la lunghezza del connettore, le sporgenze e lo spazio di installazione disponibile. Una struttura che non interferisca con il connettore deve comunque estendersi a sufficienza attorno al fascio di cavi finale. L'espansione aumenta le aperture della treccia e provoca un accorciamento longitudinale, quindi verificare la copertura e la lunghezza finale su un assemblaggio reale o su un calibro rappresentativo. Non calcolare la lunghezza di taglio basandosi solo sulla guaina rilassata; includere il recupero di installazione, le curve di instradamento e il margine di estremità richiesto.
Possibilità di personalizzazione
Profilo di espansione - La geometria della treccia può essere analizzata in relazione al rapporto tra il diametro del connettore e quello del fascio.
Dimensioni nominali e copertura: selezionate per bilanciare lo spazio di passaggio con un aspetto accettabile una volta installate.
Sviluppo della lunghezza di taglio - I pezzi di prova possono stabilire la lunghezza a riposo corretta per la copertura installata richiesta.
Confezionamento per colore e produzione: colori personalizzati, lunghezze etichettate, bobine, sacchetti e kit di assemblaggio sono disponibili previo ordine minimo e conferma.
OverExpand descrive la geometria di installazione e non stabilisce di per sé la resistenza alla fiamma, la resistenza ai raggi UV, la classe di temperatura o l'omologazione per il settore automobilistico. La documentazione RoHS, REACH e altre relative ai materiali possono essere fornite per la costruzione in PET confermata. Qualsiasi dichiarazione di infiammabilità o ambientale deve essere collegata al filato, al colore e al rapporto di prova specifici. Il rapporto di espansione, la copertura installata e la variazione di lunghezza devono essere verificati utilizzando un metodo di misurazione concordato e una combinazione rappresentativa di connettore e fascio.
Verifica del passaggio - La costruzione concordata viene verificata rispetto a un diametro del connettore definito o a uno standard del cliente.
Recupero e controllo della copertura - Dopo l'espansione, la vestibilità della guaina viene nuovamente verificata sulla gamma di fasci di cavi di destinazione.
Uniformità del percorso di espansione - I campioni di produzione vengono aperti nell'intervallo di diametro specificato per identificare espansioni non uniformi, impigliamenti o distorsioni isolate della maglia.
Valutazione della lunghezza installata - L'accorciamento dovuto all'espansione può essere verificato quando la lunghezza di taglio finale è critica per il progetto.
Autorizzazione alla spedizione: materiale, colore, lunghezza del rotolo o del taglio, etichette, quantità e imballaggio vengono confermati prima della spedizione.
01. Come si deve dimensionare BRS-PET-OE?
Utilizzare sia il diametro maggiore del connettore che il diametro finale del fascio di cavi. Una guaina selezionata solo per il connettore potrebbe risultare troppo aperta o allentata sul cavo.
02. La copertura rimarrà invariata anche con l'espansione massima?
No. Le aperture della rete si allargano man mano che la treccia si espande. Valutare la copertura al diametro effettivamente installato.
03. Una singola misura può essere adatta a diversi diametri di cavo?
Potenzialmente, ma il recupero, la copertura e l'aspetto accettabili devono essere confermati sull'intera gamma.
04. Può essere installato su connettori stampati?
Spesso sì, a condizione che il diametro e la forma del connettore più grande rientrino nella capacità di passaggio verificata della costruzione selezionata.
Richiedi un campione o un preventivo
Inviate la gamma finale di connettori, le dimensioni massime, la lunghezza e la forma dei connettori, la copertura richiesta, la lunghezza di installazione, il colore e la quantità dell'ordine. MJ FLEX esaminerà il percorso di espansione e provvederà a fornire un campione BRS-PET-OE o un preventivo adeguato.
