Perché scegliere BRS-PET-CC?
• Ridurre i filamenti tagliati allentati
La struttura resistente allo sfilacciamento garantisce finiture più pulite durante la produzione e l'installazione.
• Migliorare l'efficienza dell'assemblaggio
Una minore necessità di rifinitura e preparazione delle estremità può ridurre la durata delle operazioni ripetitive di fissaggio.
• Creare imbracature con una finitura più ordinata

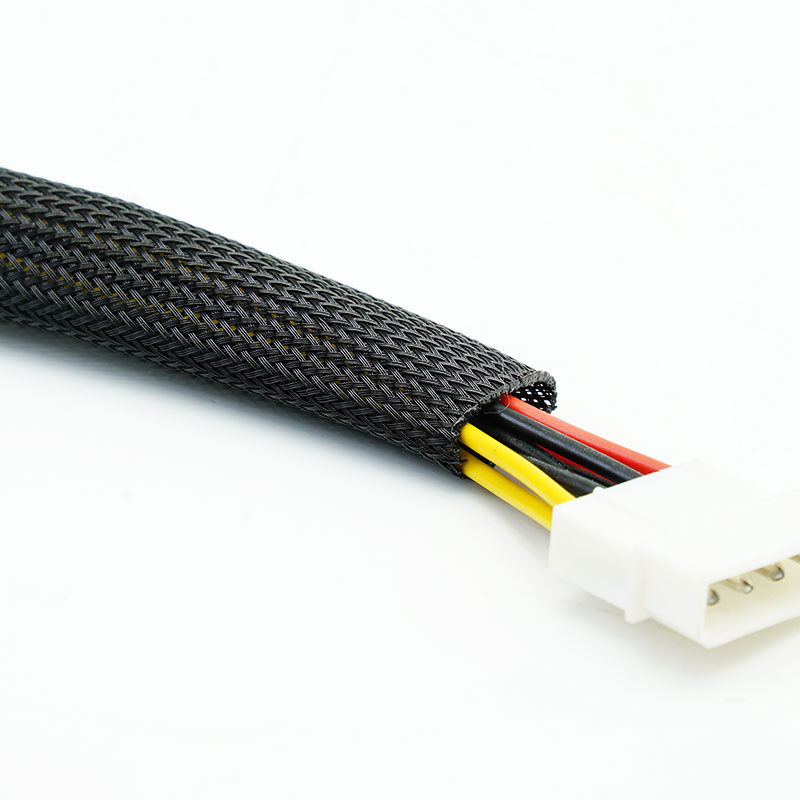

Le estremità controllate migliorano l'aspetto intorno ai connettori e ai punti di terminazione.
• Mantenere la protezione espandibile

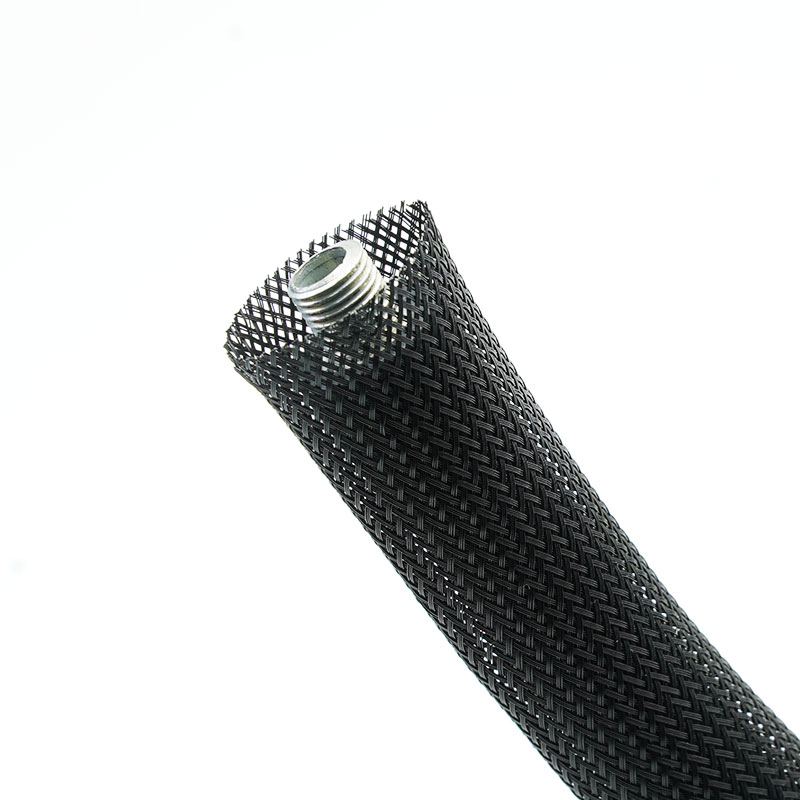

La guaina garantisce comunque il passaggio dei connettori, flessibilità e protezione dall'abrasione.
Caratteristiche principali
1. Struttura resistente allo sfilacciamento
Aiuta a controllare i filamenti che si staccano dopo il taglio.
2. Aspetto di taglio più netto
Consente di realizzare cablaggi dall'aspetto professionale.

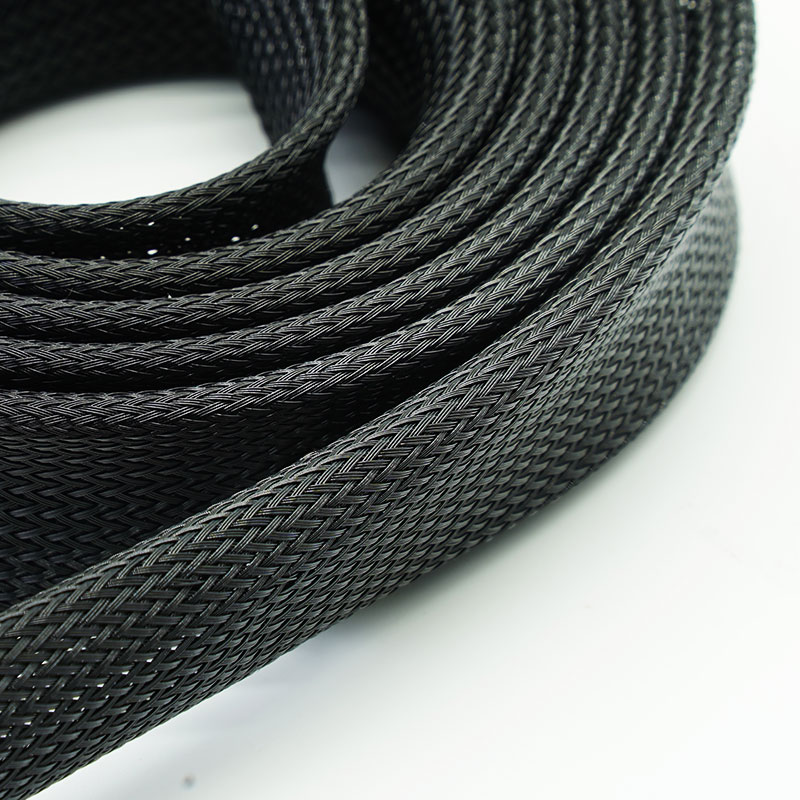

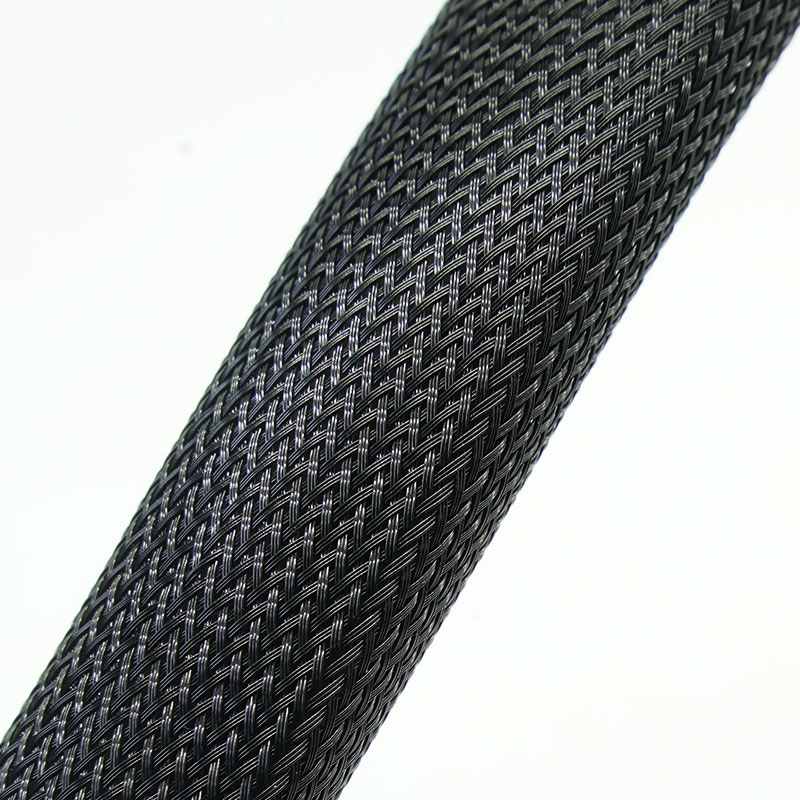

3. Treccia in PET espandibile
Compatibile con connettori e cavi di vari diametri.
4. Riduzione dei lavori di finitura
Può ridurre la necessità di rifilatura o di preparazione secondaria dell'estremità.
5. Protezione flessibile contro l'abrasione
Protegge le giacche da sfregamenti e graffi quotidiani.
6. Adatto per pezzi pretagliati
Consente la preparazione ripetibile dei kit a bordo linea.
7. Disponibili imballaggi personalizzati
I pezzi tagliati possono essere contati, imbustati ed etichettati per progetto.
| Materiale | Costruzione in PET modificata |
| Costruzione | Treccia espandibile |
| spessore del monofilamento | 0,20 mm |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94 V2 |
| Resistenza all'abrasione | Mezzo |
| Colore standard | Nero |
| Documentazione di conformità | Senza RoHS, REACH e senza alogeni |
| Utensile da taglio | coltello caldo |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
BRS-PET-003-BK-CC | 1/8” | 3 | 1 | 6 | 1000 |
BRS-PET-006-BK-CC | 1/4” | 6 | 3 | 9 | 500 |
BRS-PET-008-BK-CC | 5/16” | 8 | 5 | 12 | 350 |
BRS-PET-010-BK-CC | 3/8” | 10 | 7 | 17 | 350 |
BRS-PET-012-BK-CC | 1/2” | 12 | 8 | 20 | 350 |
BRS-PET-016-BK-CC | 5/8” | 16 | 10 | 27 | 250 |
BRS-PET-018-BK-CC | 11/16" | 18 | 12 | 29 | 250 |
BRS-PET-020-BK-CC | 3/4” | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2” | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.
Applicazioni tipiche
Assemblaggio di cablaggi ad alto volume
Riduce il lavoro di finitura finale sui tagli ripetitivi.
Produzione di apparecchiature elettriche
Migliora l'aspetto e la maneggevolezza dei fasci di cavi interni.
Cablaggi interni per autoveicoli
Offre una protezione ordinata e flessibile attorno a moduli e connettori.
Elettrodomestici ed elettronica
Organizza il cablaggio in modo che le estremità tagliate in modo netto migliorino la qualità dell'assemblaggio.
Kit per la gestione dei cavi per la vendita al dettaglio
Supporta i pezzi pretagliati con una presentazione più uniforme.
Specificare se il manicotto verrà tagliato con forbici, lama, taglierina automatica o coltello a caldo e definire l'aspetto finale accettabile. Fornire le dimensioni del fascio, le dimensioni del connettore, la lunghezza di taglio, la tolleranza e la quantità annua. Si raccomanda di effettuare una prova di taglio su un campione prima di approvare un processo ad alto volume.
Possibilità di personalizzazione
servizio a lunghezza ridotta - I pezzi vengono forniti con lunghezza e tolleranza concordate.
Prova finale - Il processo di taglio è stato verificato in base all'aspetto desiderato.
Diametro e densità della treccia - Adeguato alle esigenze di copertura ed espansione.
kit e confezionamento - Conteggio dei sacchetti, etichette, codici a barre e kit per la linea di produzione.
La resistenza allo sfilacciamento è un vantaggio derivante dalla lavorazione e dalla costruzione, non da una certificazione di resistenza alla fiamma, ai raggi UV o da una certificazione di settore. Per il materiale selezionato possono essere forniti i documenti relativi alle normative RoHS, REACH e all'assenza di alogeni. Le dichiarazioni funzionali devono essere confermate utilizzando il processo di taglio del cliente.
valutazione di fine serie - I campioni vengono tagliati secondo il metodo concordato e controllati per verificare la presenza di filamenti liberi.
Controllo dimensionale - Vengono controllati il diametro, l'espansione e la lunghezza di taglio.
Ispezione dell'aspetto della treccia - Vengono monitorati la copertura, i difetti superficiali e la contaminazione.
Controllo del conteggio e dell'imballaggio - Vengono verificati la quantità pretagliata, le etichette e la configurazione del sacchetto.

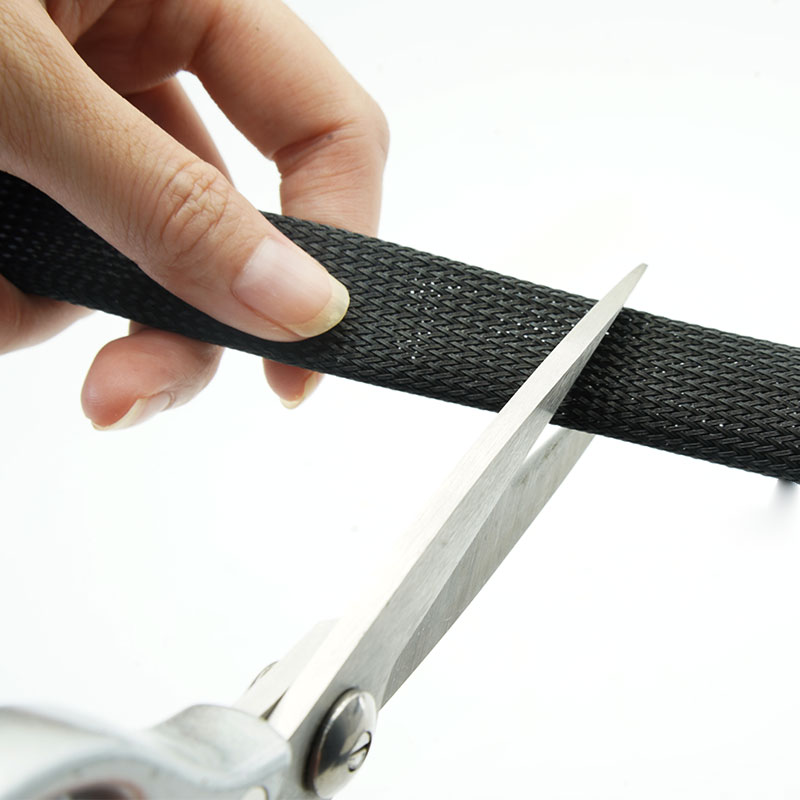

01. È possibile tagliare il BRS-PET-CC con delle normali forbici?
Sì. È progettato per un taglio netto con normali forbici omologate. Lo strumento e il metodo di produzione devono comunque essere qualificati, poiché le condizioni della lama e la tecnica di taglio influiscono sul risultato.
02. È completamente anti-sfilacciamento?
È progettato per ridurre lo sfilacciamento, ma i risultati dipendono dalla taglierina e dalla manipolazione.
03.Potete fornire pezzi pretagliati?
Sì, con tolleranza di lunghezza, finitura delle estremità e imballaggio concordati.
04. Come dovremmo approvarlo?
Eseguire una prova su un campione utilizzando la stessa attrezzatura di taglio prevista per la produzione.
Richiedi un campione o un preventivo
Comunicaci il diametro del fascio, il connettore più grande, l'ambiente operativo, lo standard di prova richiesto, le esigenze di taglio o confezionamento e la quantità stimata. MJ FLEX ti consiglierà una configurazione adeguata e provvederà a fornirti un campione o un preventivo.
