Perché scegliere la protezione per cavi da esterno SBW-PET-UV?
1. Ridurre l'invecchiamento precoce causato dalla luce solare
La formulazione in PET resistente ai raggi UV è pensata per i percorsi dei cavi esposti, dove le normali guaine per interni potrebbero perdere troppo rapidamente le loro prestazioni meccaniche.
2. Aggiornare i cablaggi per esterni senza ricablare

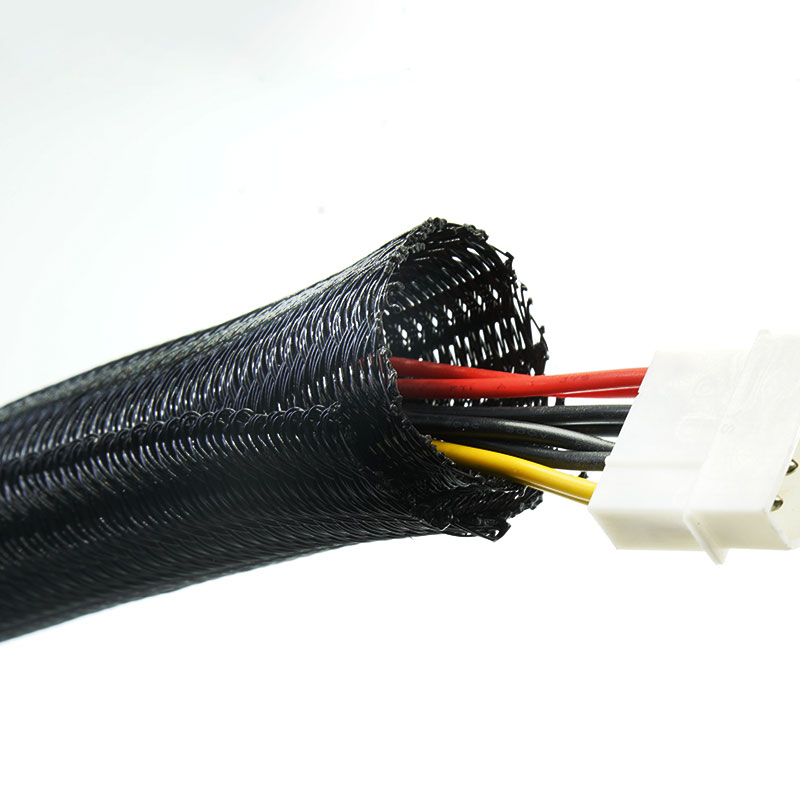

La struttura divisa avvolge i fasci di cavi terminati, evitando la rimozione dei connettori durante l'installazione e la manutenzione.
3. Proteggere le superfici dei cavi esposte
Lo strato intrecciato contribuisce a controllare l'abrasione e il contatto dei cavi su apparecchiature solari, sistemi di ricarica, macchinari e armadi per esterni.
4. Supporto alla valutazione tecnica
I dati di esposizione secondo la norma ISO 4892-2 sono disponibili per la costruzione di riferimento, aiutando gli ingegneri a valutarne l'idoneità prima di specificare il prodotto.
Caratteristiche principali
1. Materiale resistente ai raggi UV
La formulazione in PET è progettata per il passaggio di cavi e cablaggi esposti alla luce solare.
2. Progettazione adatta a interventi di ammodernamento

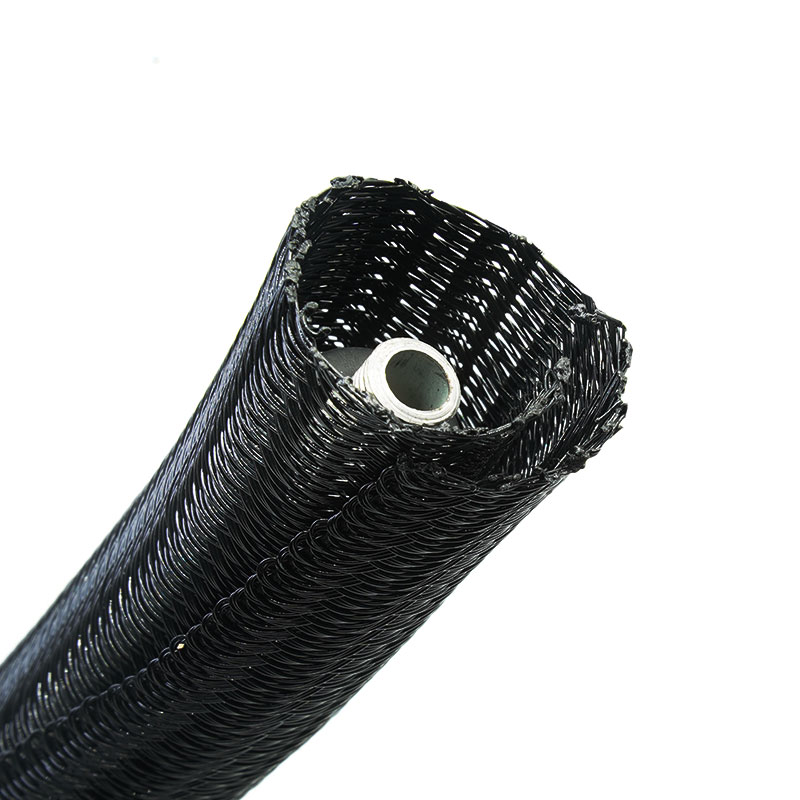

La struttura divisa a chiusura automatica facilita l'installazione e la manutenzione dei cablaggi completi.
3. Esposizione ai raggi UV documentata
Per la costruzione di riferimento sono disponibili i dati di esposizione secondo la norma ISO 4892-2.
4. Percorsi esterni flessibili

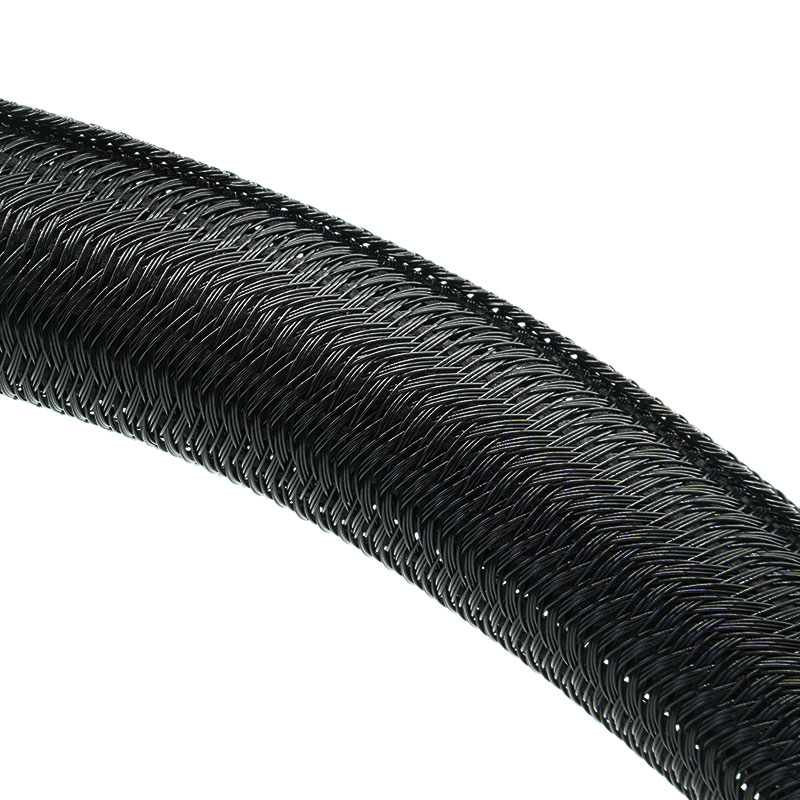

La superficie intrecciata segue i telai delle apparecchiature, le curve e i percorsi dei cavi in movimento.
5. Protezione dall'abrasione

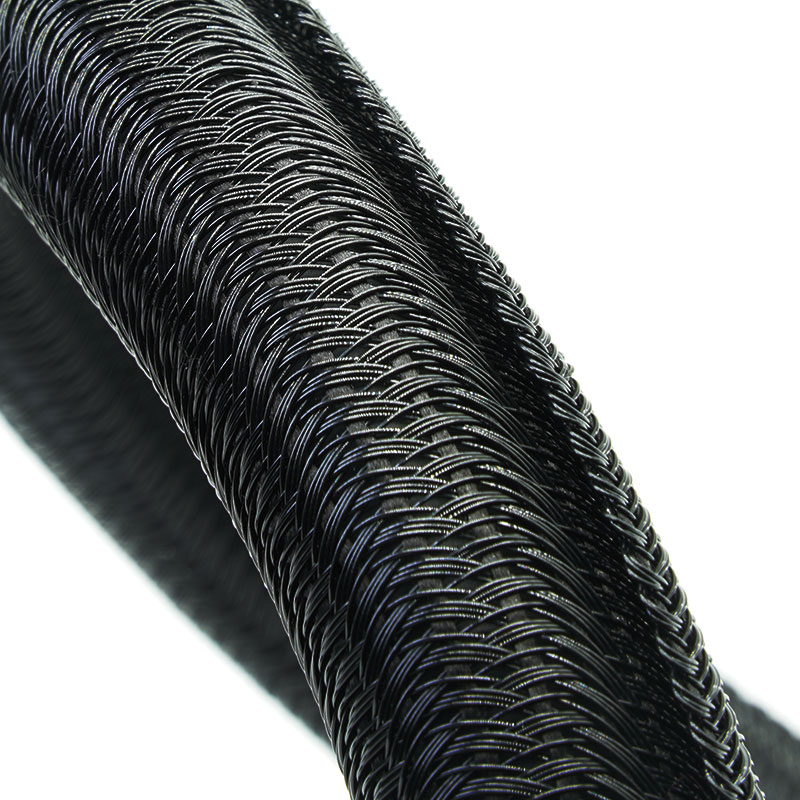

La struttura intrecciata contribuisce a proteggere le superfici esposte dei cavi da contatti e sfregamenti frequenti.
6. Struttura aperta e traspirante
La guaina organizza i cavi esterni senza intrappolare il fascio all'interno di un tubo sigillato.
7. Fornitura specifica per il progetto
Dimensioni, lunghezza di taglio, confezionamento e identificazione possono essere adattati alle esigenze del progetto.
| Materiale | PET resistente ai raggi UV |
| Costruzione | Treccia divisa autochiudente |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Resistenza ai raggi UV | ISO 4892-2, 1.000 ore |
| Infiammabilità | UL94 V-2 |
| Irradianza | 0,35 W/m² a 340 nm |
| Temperatura del pannello nero | 65°C |
| Umidità relativa | 50% |
| Ciclo di esposizione | 102 minuti di luce + 18 minuti di luce e getti d'acqua |
| Prestazioni di trazione | Riduzione di circa il 10% |
| Allungamento a rottura | Riduzione di circa il 5,8% |
| Ritenzione dell'allungamento | Oltre il 94% |
| Aspetto | Nessuna crepa o fragilità visibile |
| Colore disponibile | Nero |
| Certificazione | RoHS, REACH |
| Senza alogeni | SÌ |
| Utensile da taglio | coltello caldo |
Specifiche
Numero di parte | Dimensione nominale (mm) | Intervallo di diametro del fascio (mm) | Imballaggio Lunghezza (m/bobina) |
Min | Massimo |
SBW-PET-003-BK-UV | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK-UV | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK-UV | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK-UV | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK-UV | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-UV | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-UV | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-UV | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Nota: Selezionare la dimensione in base al diametro effettivo del fascio e assicurarsi che vi sia una sovrapposizione di almeno il 35% dopo l'installazione.
Applicazioni tipiche
Apparecchiature per l'energia solare e rinnovabile
Protegge i cablaggi di controllo, comunicazione e ausiliari esposti negli impianti energetici esterni.
Telecomunicazioni esterne
Organizza i fasci di cavi su apparecchiature di comunicazione, armadi e installazioni di rete a vista.
Apparecchiature di ricarica per veicoli elettrici
Fornisce una protezione efficace per i cablaggi che transitano attraverso le colonnine di ricarica esterne.
Macchinari edili e agricoli
Copre i sensori, i comandi e i cablaggi elettrici esposti alla luce solare durante il funzionamento dell'apparecchiatura.
Sensori e controlli per esterni
Protegge i cavi di segnale e di alimentazione collegati a dispositivi di monitoraggio, sicurezza e automazione.
Assemblaggi elettrici esterni
Consente di organizzare i cavi laddove l'esposizione alla luce solare rende inadatte le normali guaine per interni.
Oltre al diametro del fascio, è necessario indicare la posizione geografica, l'esposizione prevista alla luce solare, la durata di vita utile prevista, il movimento, l'abrasione e il contatto con acqua, oli o sostanze chimiche. La resistenza ai raggi UV non garantisce automaticamente l'impermeabilità o la tenuta stagna; il sistema di cavi protetto deve essere valutato come un insieme completo.
Possibilità di personalizzazione
MJ FLEX offre supporto OEM e ODM, dalla selezione dei materiali e della costruzione fino alla campionatura, all'imballaggio e alla gestione della produzione in serie.
• Dimensioni, larghezza di diffusione e sovrapposizione.
• Colore, lunghezza del taglio e lunghezza della bobina.
• Densità e copertura delle trecce.
• Etichette, codici a barre, kit e imballaggi.
• Campioni, requisiti di ispezione e documenti giustificativi.
• SBW-PET — Guaina per cavi autoavvolgente a treccia divisa
• SBW-PET-FR-V0 — Manichino autoavvolgente ignifugo UL94 V-0
• SBW-PET-FR-EN45545 — EN45545 manicotto intrecciato autochiudente per ferrovie
• SBW-PET-RR — Manicotto intrecciato diviso resistente ai roditori
01. Che cosa dimostra il test UV di 1.000 ore?
Questo dimostra come il PET stabilizzato ai raggi UV mantenga flessibilità, allungamento e aspetto in condizioni di invecchiamento accelerato controllato.
02. Questa custodia è impermeabile?
No. La treccia è una struttura aperta e traspirante. Protegge e organizza i cavi, ma non crea una tenuta stagna.
03. In cosa si differenzia dalla guaina in PET nera standard?
La versione UV utilizza una formulazione resistente ai raggi UV ed è supportata da dati di esposizione accelerata per la costruzione di riferimento.
04. Può essere utilizzato con apparecchiature di ricarica solare o per esterni?
Può essere preso in considerazione per l'organizzazione dei cavi esposti e la protezione dall'abrasione. La scelta finale deve tenere conto della temperatura, del movimento, degli agenti chimici e delle specifiche del progetto.
05. Il test UV è applicabile a tutte le taglie e a tutti i colori?
Non automaticamente. Verificare che le dimensioni, il colore e la costruzione richiesti siano coperti dalla documentazione di prova applicabile.
Richiedi un campione o un preventivo
Per una raccomandazione tecnica e un preventivo accurati, si prega di fornire:
Il diametro del fascio di cavi, la posizione esterna, le condizioni di esposizione e la durata richiesta. MJ FLEX può esaminare l'applicazione e preparare campioni per la valutazione dell'installazione esterna.
