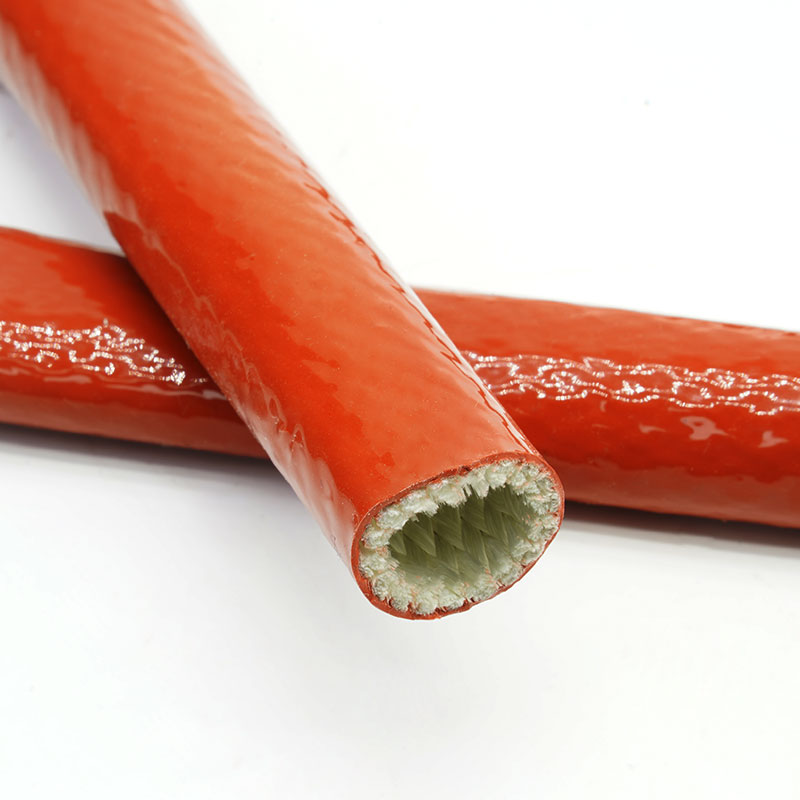

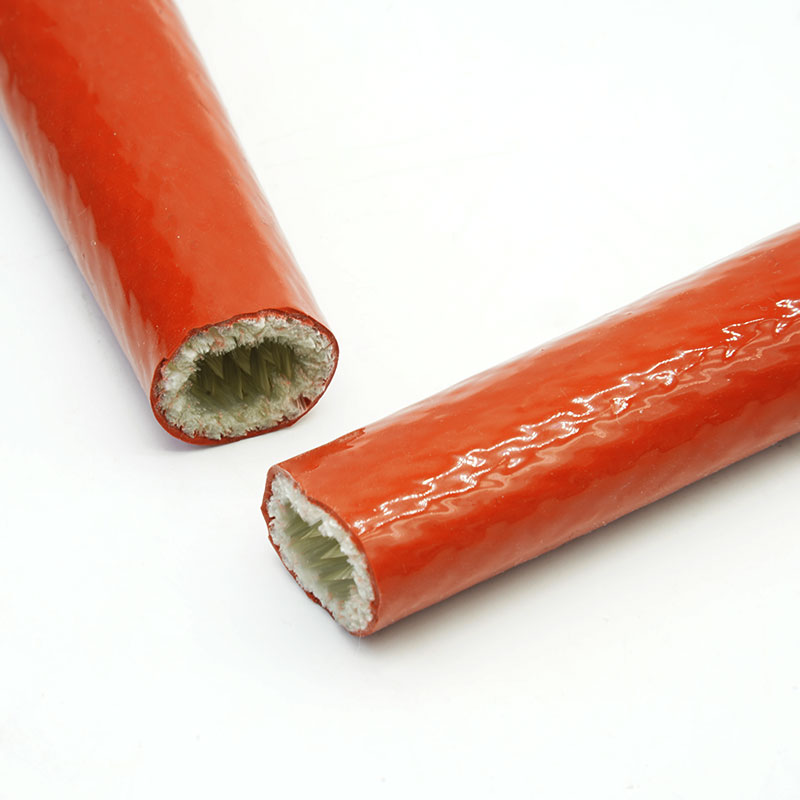

Perché scegliere GF-FH-SR?
•Proteggere le linee vulnerabili in prossimità di fonti di calore intense

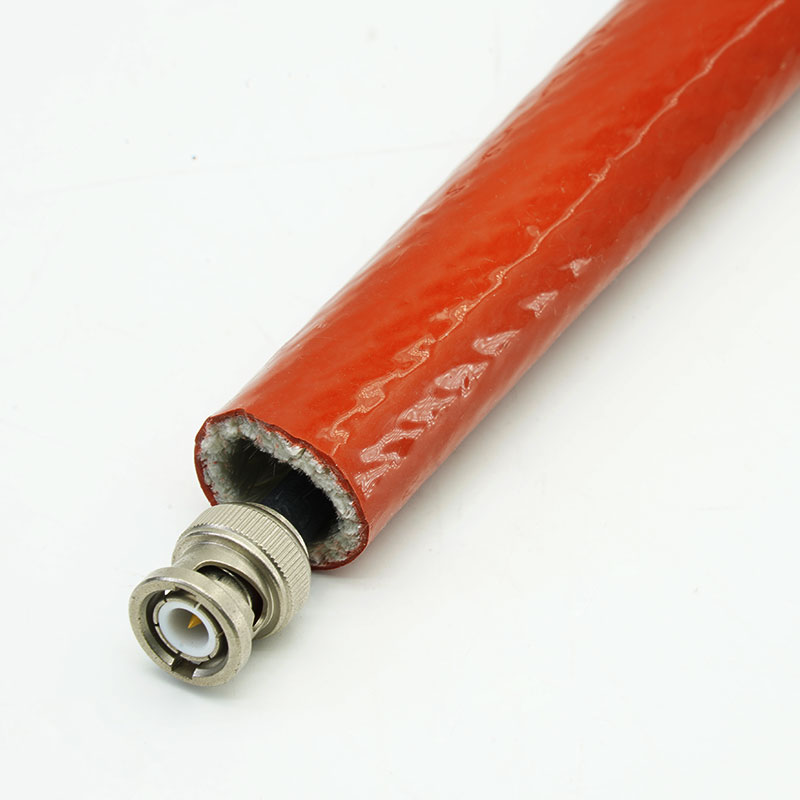

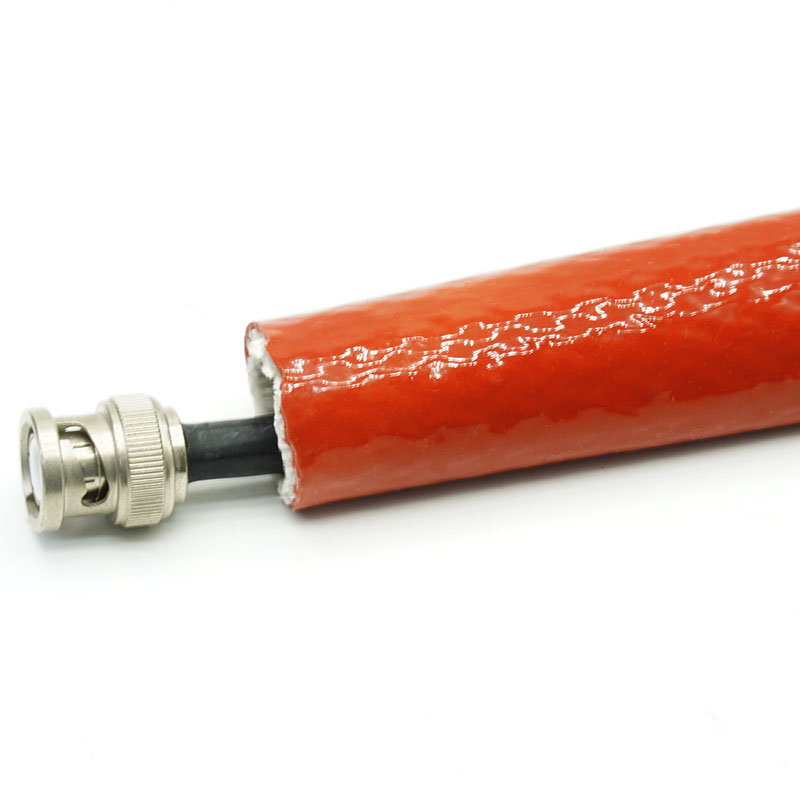

Crea una barriera termica attorno a tubi flessibili idraulici, cavi e tubazioni in prossimità di forni, sistemi di scarico e apparecchiature di processo ad alta temperatura.
•Gestire più di un rischio di calore
La struttura del prodotto è progettata per fornire protezione contro vari rischi termici, tra cui calore radiante, esposizione diretta alle fiamme e schizzi di metallo fuso.
•Unire isolamento e flessibilità di percorso
La struttura flessibile in fibra di vetro intrecciata consente il passaggio di tubi e cavi curvi, mentre il rivestimento esterno in gomma siliconica ne migliora ulteriormente la flessibilità, la durata e la resistenza agli agenti atmosferici.
• Copre un'ampia gamma di diametri di assemblaggio
Disponibili con diametri interni da 6 a 150 mm, offrono protezione per cavi di piccolo diametro, tubi idraulici e tubi o fasci di tubi di dimensioni maggiori.
Caratteristiche principali

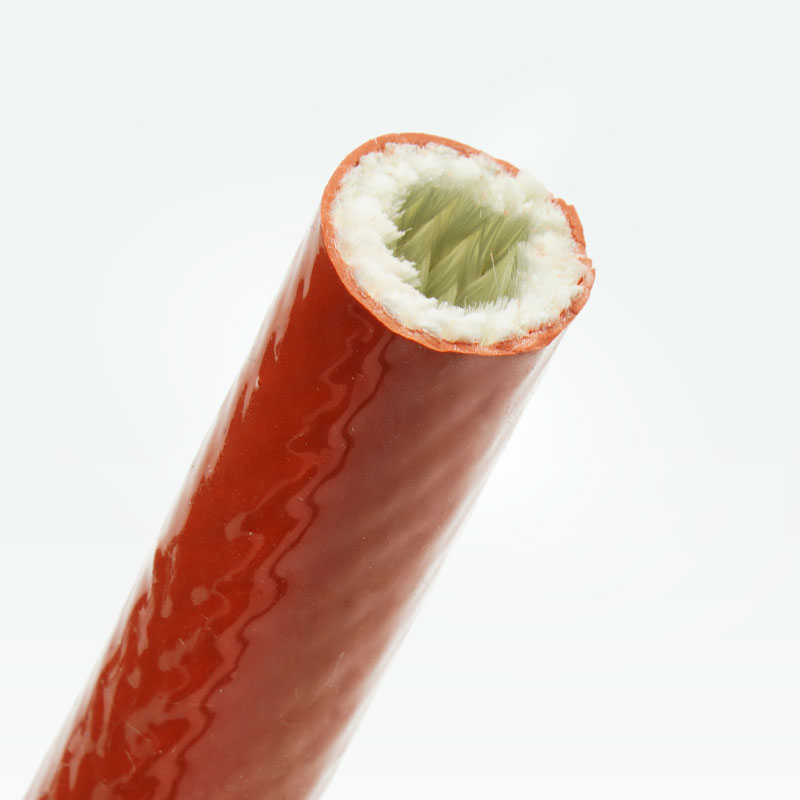

1.Substrato in fibra di vetro E-Glass
Utilizza un rinforzo tubolare intrecciato privo di alcali per l'isolamento ad alta temperatura.
2.Rivestimento in silicone ad alta temperatura
Il manicotto in fibra di vetro è rivestito con uno strato di gomma siliconica resistente alle alte temperature.
3.Ampio intervallo di temperatura di funzionamento
Progettato per temperature di esercizio continue da -50 °C a +260 °C, supporta l'utilizzo sia in ambienti industriali a bassa che ad alta temperatura.
4.Protezione dall'esposizione ad alte temperature
Offre protezione contro il calore radiante, le fiamme e gli schizzi di metallo fuso.
5.Design tubolare flessibile
La struttura tubolare flessibile si adatta alle normali curve di tubi e cavi, mantenendo al contempo una copertura protettiva esterna continua.
| Materiale | Fibra di vetro E + gomma siliconica resistente alle alte temperature |
| Temperatura di lavoro | Da -50℃ a +260℃, con picchi fino a 3000°F (1650°C) |
| Tensione nominale | 7kV-25kV |
| Infiammabilità | VW-1 |
| Colore standard | Rosso (colore personalizzabile) |
| Certificazione | Rohs,Reach |
| Utensile da taglio | Forbici |
Specifiche
Numero di parte | Diametro interno | Parete Spessore (mm) | Imballaggio Lunghezza (m/bobina) |
| mm | pollice |
| GF-FH-SR-006-RD | 6 | 1/4" | 1.5 | 20 |
| GF-FH-SR-008-RD | 8 | 5/16" | 1.6 | 20 |
| GF-FH-SR-010-RD | 10 | 3/8" | 1.8 | 20 |
| GF-FH-SR-012-RD | 12 | 1/2" | 2.0 | 20 |
| GF-FH-SR-015-RD | 15 | 5/8" | 2.1 | 20 |
| GF-FH-SR-020-RD | 20 | 3/4" | 2.4 | 20 |
| GF-FH-SR-022-RD | 22 | 7/8" | 2.5 | 20 |
| GF-FH-SR-025-RD | 25 | 1" | 2.6 | 20 |
| GF-FH-SR-030-RD | 30 | 1-1/8" | 2.9 | 20 |
| GF-FH-SR-032-RD | 32 | 1-1/4" | 3.0 | 20 |
| GF-FH-SR-035-RD | 35 | 1-3/8" | 3.1 | 20 |
| GF-FH-SR-038-RD | 38 | 1-1/2" | 3.3 | 20 |
| GF-FH-SR-040-RD | 40 | 1-5/8" | 3.4 | 20 |
| GF-FH-SR-045-RD | 45 | 1-3/4" | 3.5 | 20 |
| GF-FH-SR-050-RD | 50 | 2" | 3.6 | 20 |
| GF-FH-SR-055-RD | 55 | 2-1/4" | 3.7 | 20 |
| GF-FH-SR-060-RD | 60 | 2-3/8" | 3.8 | 20 |
| GF-FH-SR-065-RD | 65 | 2-1/2" | 3.8 | 20 |
| GF-FH-SR-070-RD | 70 | 2-3/4" | 4.0 | 20 |
| GF-FH-SR-075-RD | 75 | 3" | 4.1 | 10 |
| GF-FH-SR-080-RD | 80 | 3-1/8" | 4.2 | 10 |
| GF-FH-SR-085-RD | 85 | 3-1/4" | 4.3 | 10 |
| GF-FH-SR-090-RD | 90 | 3-1/2" | 4.4 | 10 |
| GF-FH-SR-095-RD | 95 | 3-3/4" | 4.5 | 10 |
| GF-FH-SR-100-RD | 100 | 4" | 4.6 | 10 |
| GF-FH-SR-110-RD | 110 | 4-3/8" | 5.0 | 10 |
| GF-FH-SR-120-RD | 120 | 4-3/4" | 5.2 | 10 |
| GF-FH-SR-130-RD | 130 | 5-1/8" | 5.5 | 10 |
| GF-FH-SR-150-RD | 150 | 6" | 6.0 | 10 |
Applicazioni tipiche
Acciaierie e fonderie
Contribuisce a proteggere tubi flessibili, cavi e condotti dal calore radiante e dagli schizzi di metallo fuso in prossimità delle aree di fusione e lavorazione dei metalli.
Apparecchiature idrauliche in prossimità delle fornaci
Riduce l'esposizione termica diretta che può indurire, screpolarsi o invecchiare prematuramente i rivestimenti dei tubi flessibili idraulici.
Celle di saldatura e lavorazione a caldo
Protegge le linee di servizio da scintille intermittenti, calore e fonti di fiamma vicine laddove il percorso non può essere spostato più lontano.
Zone del motore e dello scarico
Fornisce uno strato isolante attorno alle tubazioni compatibili che passano in prossimità di collettori caldi, componenti di scarico o motori industriali.
Misurare il diametro esterno maggiore lungo l'assemblaggio protetto, inclusi giunti, fascette e allargamenti locali. Scegliere un diametro interno che consenta l'installazione senza comprimere il tubo flessibile o lasciare una guaina inutilmente allentata.
Mappare la fonte di calore, la distanza, l'orientamento, il tempo di esposizione e se il pericolo è rappresentato da calore radiante, fiamma diretta o schizzi di materiale fuso. Verificare le pieghe e i movimenti durante l'intero ciclo dell'apparecchiatura. Definire come le estremità del manicotto saranno fissate e protette da sfilacciamenti o ingresso di contaminanti.
Possibilità di personalizzazione
•Diametro e spessore della parete-È disponibile una gamma di diametri interni standard, mentre dimensioni e spessori delle pareti personalizzati possono essere realizzati in base alle esigenze del progetto.
•Opzioni di colore -Sono disponibili diverse opzioni di colore per soddisfare le preferenze dei clienti e i requisiti del progetto.
•Lunghezza e preparazione dell'imballaggio -Sono disponibili lunghezze personalizzate, con taglio e fornitura organizzati in base alle specifiche confermate.
•Identificazione e confezionamento - Sono disponibili etichette di prodotto, identificazione del lotto e imballaggi personalizzati per soddisfare i requisiti di identificazione e consegna.requisiti.
La guaina ignifuga in fibra di vetro rivestita in silicone GF-FH-SR è supportata dai rapporti di prova UL 1441 e dalla relativa documentazione di conformità RoHS e REACH. Questi documenti forniscono prove a supporto dei requisiti di sicurezza e dei materiali applicabili al prodotto.
La qualità del prodotto è controllata attraverso la verifica delle materie prime, l'ispezione del rivestimento, i controlli dimensionali e il monitoraggio del processo produttivo, al fine di garantire una costruzione uniforme e una protezione termica affidabile.
•Verifica delle materie prime -Il substrato in fibra di vetro, i materiali di rivestimento in silicone e la relativa documentazione sui materiali vengono verificati rispetto alle specifiche di prodotto confermate.
•Ispezione dimensionale -Il diametro interno, lo spessore della parete e la lunghezza finale vengono ispezionati utilizzando i metodi specificati per verificare la conformità con le tolleranze dimensionali applicabili.
• Ispezione visiva e della qualità della lavorazione -I prodotti vengono ispezionati per verificare la presenza di crepe, danni al rivestimento, contaminazione, irregolarità costruttive e altri difetti che potrebbero comprometterne l'aspetto o l'idoneità all'uso.
• Ispezione finale e rilascio -Le specifiche del prodotto, il colore, la quantità, l'imballaggio e le etichette vengono controllati prima della spedizione per garantire la conformità ai requisiti dell'ordine confermato.
01. A cosa serve una guaina ignifuga in fibra di vetro rivestita in silicone?
Una guaina ignifuga in fibra di vetro rivestita in silicone protegge tubi flessibili, cavi e condotti idraulici che operano in prossimità di fonti ad alta temperatura. Contribuisce a ridurre gli effetti del calore radiante, delle fiamme e degli schizzi di metallo fuso.
02. Qual è la temperatura di esercizio continua del modello GF-FH-SR?
L'intervallo di temperatura di esercizio continuo specificato va da -50 °C a +260 °C. L'esposizione termica di picco è diversa dalla temperatura di esercizio continuo e non deve essere interpretata come un valore nominale di esercizio continuo.
03. Come faccio a selezionare il diametro corretto del manicotto ignifugo?
Misurare il diametro esterno massimo del tubo flessibile, del cavo, del tubo rigido o dell'intero fascio, inclusi raccordi e sezioni allargate. Tenere conto delle curve e dello spazio necessario per l'installazione e selezionare un diametro interno che consenta l'installazione senza eccessivo gioco o limitazioni di movimento.
04. Come devono essere ispezionati e manutenuti i dispositivi GF-FH-SR?
Ispezionare periodicamente il manicotto secondo il piano di manutenzione dell'apparecchiatura per verificare la presenza di crepe nel rivestimento, danni, usura, contaminazione o estremità allentate. In caso di danni significativi, rivalutarne l'idoneità alle condizioni termiche di esercizio e sostituirlo se necessario.
Richiedi un campione o un preventivo
Inviare il diametro esterno del gruppo protetto, le dimensioni di montaggio, la lunghezza del manicotto richiesta, la temperatura della sorgente di calore, la distanza dalla sorgente, il tempo di esposizione previsto, il rischio di fiamma o schizzi, il movimento, il metodo di fissaggio terminale, il colore e la quantità. MJ FLEX può esaminare il modello GF-FH-SR, fornire la documentazione tecnica applicabile e predisporre un campione o un preventivo per la valutazione.
