Perché scegliere HPS-NY-S-T10?
•Prolungare gli intervalli di manutenzione nei punti di sfregamento noti.
La guaina assorbe i contatti superficiali di routine che altrimenti agirebbero direttamente sulla copertura del tubo flessibile idraulico.
•Aggiungere uno strato di tessuto più resistente all'usura
Lo spessore nominale della parete di 1,0 mm fornisce materiale aggiuntivo tra il tubo flessibile e le parti metalliche circostanti per una protezione generale delle apparecchiature.
•Stabilizzare i percorsi che si muovono durante il funzionamento
Il mantenimento dei tubi flessibili adiacenti in un fascio definito limita i contatti casuali durante il ciclo di funzionamento di cilindri, bracci o sistemi di sterzo.
Caratteristiche principali
1.Spessore nominale della parete: 1,0 mm
Offre uno strato tessile protettivo più spesso per percorsi con contatto meccanico ripetuto.

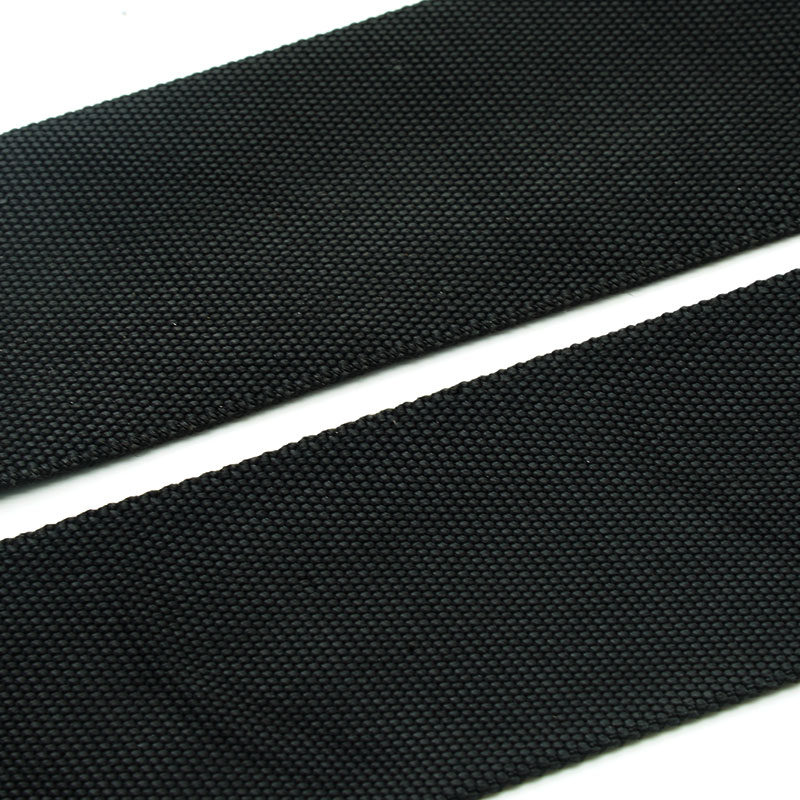

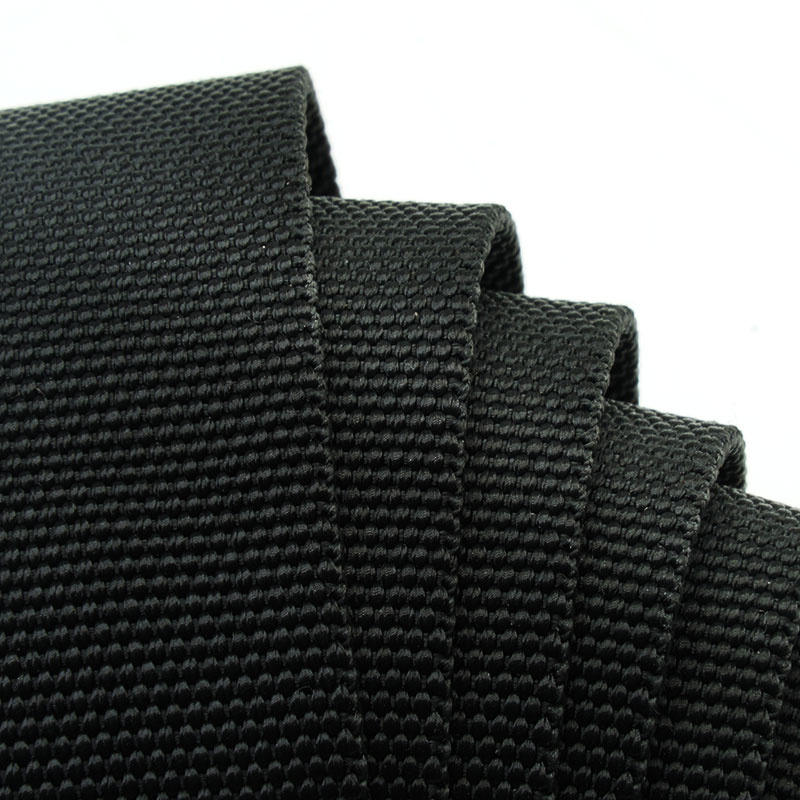

2.Filato di nylon resistente
Fornisce una superficie esterna flessibile adatta ai normali movimenti della macchina e alle operazioni di installazione.
3. Copertura completa della circonferenza

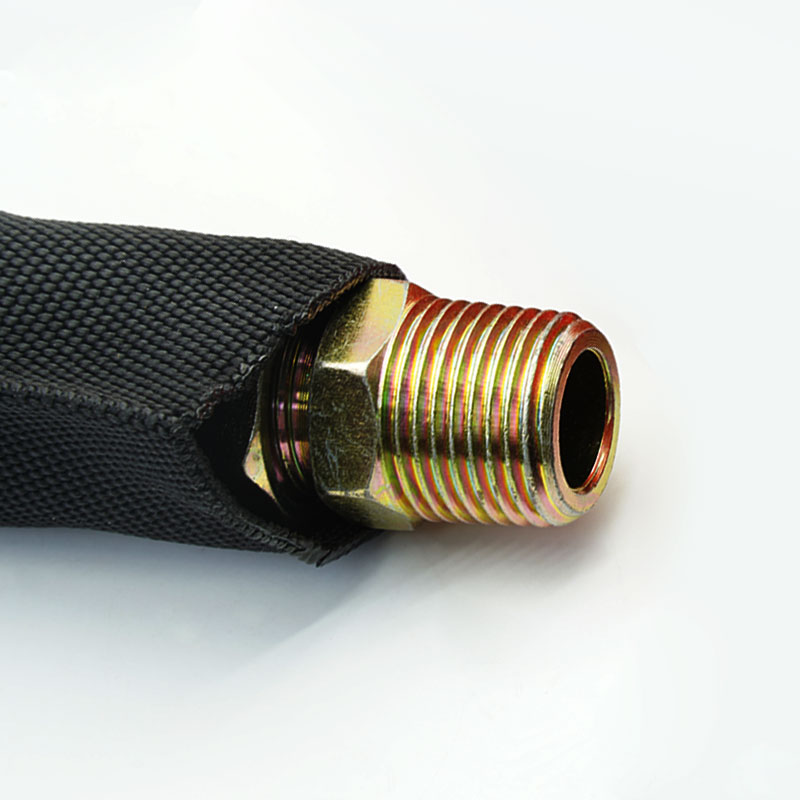

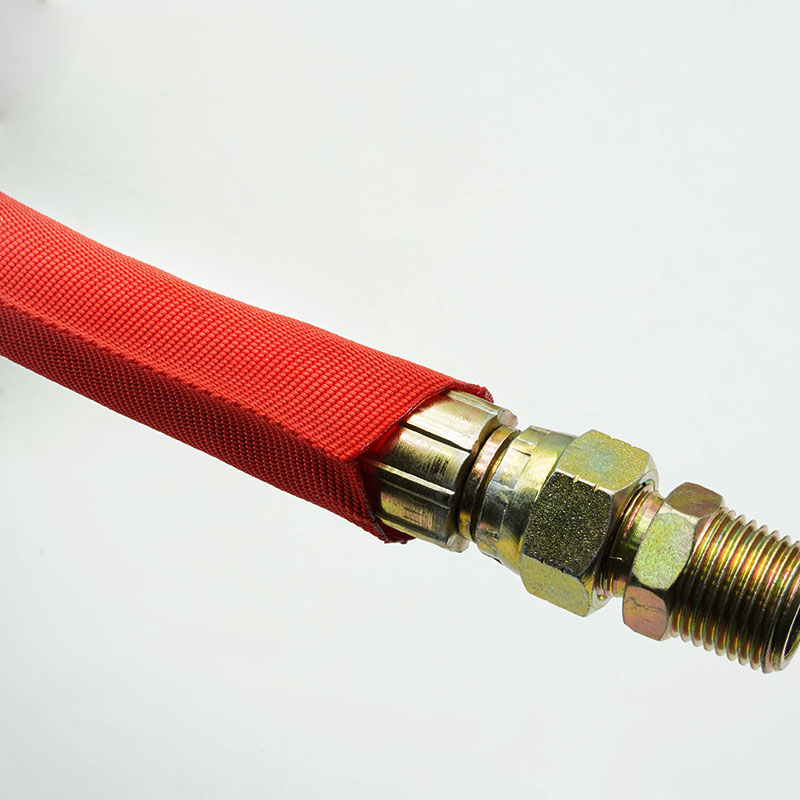

Avvolge il tubo o il fascio di tubi in modo che la protezione non sia limitata a una sola superficie di contatto visibile.
4. Design tubolare conformabile
Segue le curve e i cambi di direzione del percorso quando il diametro del manicotto è selezionato correttamente.
5. Restrizione del fascio
Mantiene unite le linee idrauliche compatibili e riduce il movimento incontrollato tra i tubi flessibili adiacenti.
6.Opzioni pronte per la produzione

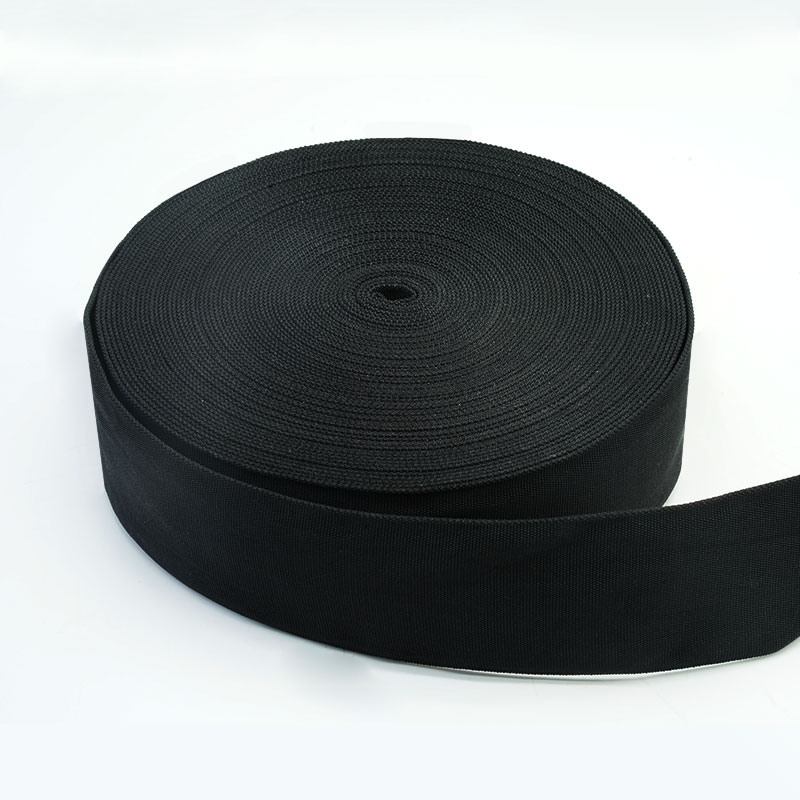

Può essere fornito in rotoli o preparato in pezzi tagliati in modo ripetibile con identificazione e confezionamento concordati.
| Materiale | multifilamento di nylon |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 220±10°C |
| Infiammabilità | FMVSS 302 |
| MSHA Conformità | Fare riferimento a MSHA IC293/01 |
| Esplosione Rresistenza | Fare riferimento alla norma ISO 3457. |
| Resistenza all'abrasione | Fare riferimento alla norma ISO 6945. |
| Anti-perdita | Conforme alla norma SAE J343 |
| Resistente ai raggi UV | Conforme alla norma BS EN13758-1 |
| Colore standard | Nero |
| Utensile da taglio | Coltello caldo |
Specifiche
Numero di parte | ID (mm) | Larghezza piatta (mm) | Parete Spessore (mm) | Imballaggio Lunghezza (m/bobina) |
| HPS-NY-S-010-BK-T10 | 10 | 20 | 1,0±0,1 | 50 |
| HPS-NY-S-014-BK-T10 | 14 | 25 | 1,0±0,1 | 50 |
| HPS-NY-S-017-BK-T10 | 17 | 30 | 1,0±0,1 | 50 |
| HPS-NY-S-020-BK-T10 | 20 | 35 | 1,0±0,1 | 50 |
| HPS-NY-S-023-BK-T10 | 23 | 39 | 1,0±0,1 | 50 |
| HPS-NY-S-025-BK-T10 | 25 | 42 | 1,0±0,1 | 50 |
| HPS-NY-S-027-BK-T10 | 27 | 46 | 1,0±0,1 | 50 |
| HPS-NY-S-031-BK-T10 | 31 | 52 | 1,0±0,1 | 50 |
| HPS-NY-S-033-BK-T10 | 33 | 55 | 1,0±0,1 | 50 |
| HPS-NY-S-036-BK-T10 | 36 | 60 | 1,0±0,1 | 50 |
| HPS-NY-S-040-BK-T10 | 40 | 66 | 1,0±0,1 | 50 |
HPS-NY-S-044-BK-T10
| 44 | 72 | 1,0±0,1 | 50 |
| HPS-NY-S-047-BK-T10 | 47 | 77 | 1,0±0,1 | 50 |
| HPS-NY-S-050-BK-T10 | 50 | 80 | 1,0±0,1 | 50 |
| HPS-NY-S-053-BK-T10 | 53 | 86 | 1,0±0,1 | 50 |
HPS-NY-S-056-BK-T10
| 56 | 91 | 1,0±0,1 | 50 |
HPS-NY-S-060-BK-T10
| 60 | 97 | 1,0±0,1 | 50 |
HPS-NY-S-062-BK-T10
| 62 | 100 | 1,0±0,1 | 50 |
HPS-NY-S-066-BK-T10
| 66 | 107 | 1,0±0,1 | 50 |
HPS-NY-S-073-BK-T10
| 73 | 118 | 1,0±0,1 | 50 |
HPS-NY-S-078-BK-T10
| 78 | 126 | 1,0±0,1 | 50 |
HPS-NY-S-085-BK-T10
| 85 | 137 | 1,0±0,1 | 50 |
HPS-NY-S-090-BK-T10
| 90 | 145 | 1,0±0,1 | 50 |
HPS-NY-S-093-BK-T10
| 93 | 149 | 1,0±0,1 | 50 |
HPS-NY-S-102-BK-T10
| 102 | 165 | 1,0±0,1 | 50 |
HPS-NY-S-106-BK-T10
| 106 | 170 | 1,0±0,1 | 50 |
HPS-NY-S-112-BK-T10
| 112 | 179 | 1,0±0,1 | 50 |
HPS-NY-S-127-BK-T10
| 127 | 206 | 1,0±0,1 | 50 |
Applicazioni tipiche
Escavatori, pale caricatrici e piattaforme aeree
Risolve il problema dello sfregamento nei punti in cui i tubi flessibili scorrono lungo bracci, aste, strutture di sollevamento e giunti articolati.
Carrelli elevatori, gru e macchine per la movimentazione dei materiali
Riduce il contatto diretto attorno ad alberi, pulegge, guide e passaggi idraulici affollati.
Attrezzature agricole e forestali
Protegge le coperture dei tubi flessibili da graffi causati dalle vibrazioni in prossimità di telai, attrezzi e leveraggi mobili.
Presse idrauliche e macchinari industriali
Organizza più linee e le protegge da staffe, protezioni e componenti di macchine vicine.
Misurare il diametro esterno massimo del singolo tubo flessibile o dell'intero fascio di tubi, inclusi raccordi, fascette e transizioni locali. Scegliere una guaina che si installi senza eccessiva tensione, ma che rimanga sufficientemente aderente da evitare impigliamenti o movimenti incontrollati. Valutare il raggio di curvatura, la frequenza di flessione, i punti di sfregamento, la temperatura, i fluidi idraulici, l'esposizione agli agenti atmosferici e il metodo utilizzato per fissare ciascuna estremità. Qualora siano richiesti contenimento di spruzzi puntiformi, protezione contro le rotture o protezione del personale, fornire il metodo di prova applicabile e le condizioni del sistema; il solo spessore non è sufficiente a stabilire tali capacità.
Possibilità di personalizzazione
• Diametro e adattamento del fascio - Selezionare le dimensioni del manicotto più adatte in base al diametro esterno dei singoli tubi flessibili o dei fasci di tubi flessibili.
• Lunghezze di taglio e tolleranze - Lunghezze di taglio personalizzate e controllo delle tolleranze per soddisfare i requisiti di specifiche zone della macchina, kit di tubi flessibili o stazioni di assemblaggio.
• Colore e identificazione - Il nero è il colore standard; etichette stampate o altre opzioni di identificazione possono essere valutate su richiesta.
• Confezione - Disponibile in rotoli, sacchetti, kit e cartoni OEM personalizzati.
• Verifica del filato in entrata - Prima della produzione, vengono verificati l'identità dei materiali e i requisiti di acquisto concordati.
• Verifiche delle pareti e della costruzione - Lo spessore nominale e la struttura del tessuto vengono misurati secondo il piano di ispezione approvato.
•Recensione su taglia e vestibilità - Il diametro finale e la compatibilità del campione vengono confrontati con le dimensioni confermate del tubo flessibile o del fascio tubiero.
•Ispezione della lavorazione - La manica viene esaminata per verificare la presenza di danni al filato, contaminazioni, copertura non uniforme e aperture inaccettabili.
•Conferma dell'ordine - Lunghezza, marcatura, finitura finale, quantità e imballaggio vengono controllati rispetto all'ordine rilasciato.
01. Qual è la principale differenza tra le versioni da 1,0 mm e 0,8 mm?
L'opzione da 1,0 mm offre una parete tessile più robusta per i percorsi che necessitano di una maggiore copertura esterna. La scelta finale deve comunque tenere conto dello spazio libero, del movimento e del punto di abrasione effettivo.
02. Devo dimensionare la boccola in base al diametro del tubo idraulico?
No. Utilizzare il diametro esterno misurato del tubo flessibile o dell'intero fascio, compresa la transizione più ampia che la guaina deve superare.
03.È possibile utilizzare il modello HPS-NY-S-T10 su percorsi di tubi flessibili mobili?
Può essere preso in considerazione per percorsi mobili quando diametro, raggio di curvatura, frequenza di flessione, ancoraggio e superfici di contatto vengono valutati congiuntamente.
04. Quali informazioni sono necessarie per un ordine personalizzato?
Fornire le dimensioni del tubo flessibile e del raccordo, il percorso di instradamento, i punti di contatto, l'ambiente, la lunghezza, il trattamento delle estremità, la marcatura, l'imballaggio e la quantità annua.
Richiedi un campione o un preventivo
Inviate il diametro esterno del tubo o del fascio, le condizioni di instradamento, i punti di abrasione, la temperatura, l'esposizione al fluido, la lunghezza finale e la quantità dell'ordine. MJ FLEX verificherà la compatibilità e provvederà a fornire un campione HPS-NY-S-T10 o un preventivo.
