Perché scegliere BRS-PET-CLR?
• Identificare rapidamente i circuiti
L'utilizzo di colori diversi aiuta gli installatori a distinguere i cavi di alimentazione, di segnale, di rete o specifici per le singole apparecchiature.
• Sostieni il branding del prodotto
Il colore può essere coordinato con le attrezzature, la confezione al dettaglio o l'identità del cliente.
• Riduci gli errori di cablaggio
Una chiara separazione visiva migliora il riconoscimento durante l'assemblaggio e la manutenzione sul campo.
• Proteggere e organizzare insieme
La treccia colorata offre una protezione di routine contro l'abrasione senza bisogno di etichette lungo tutto il percorso del cavo.
Caratteristiche principali

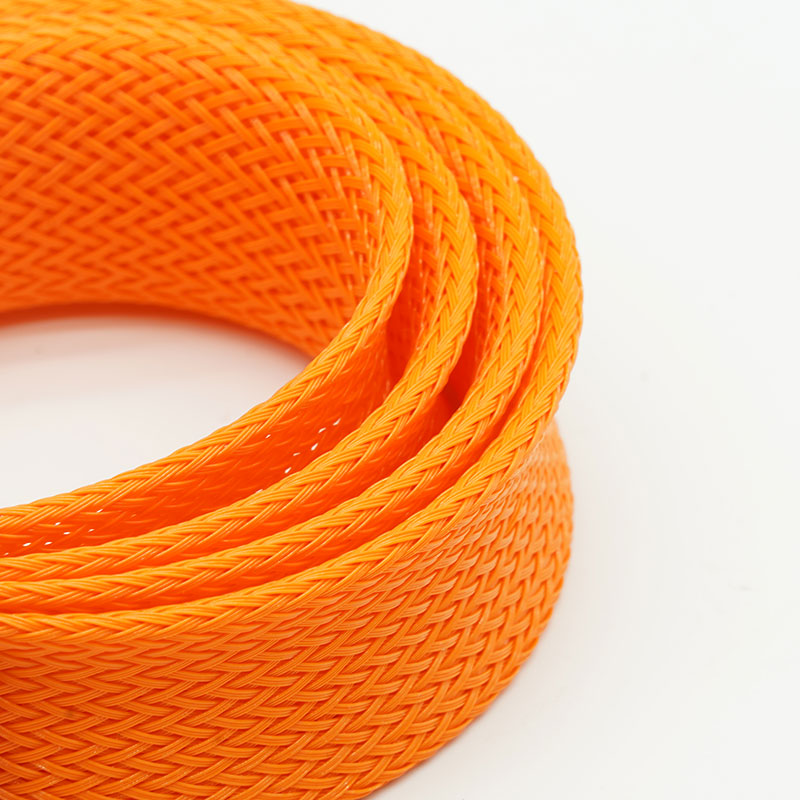

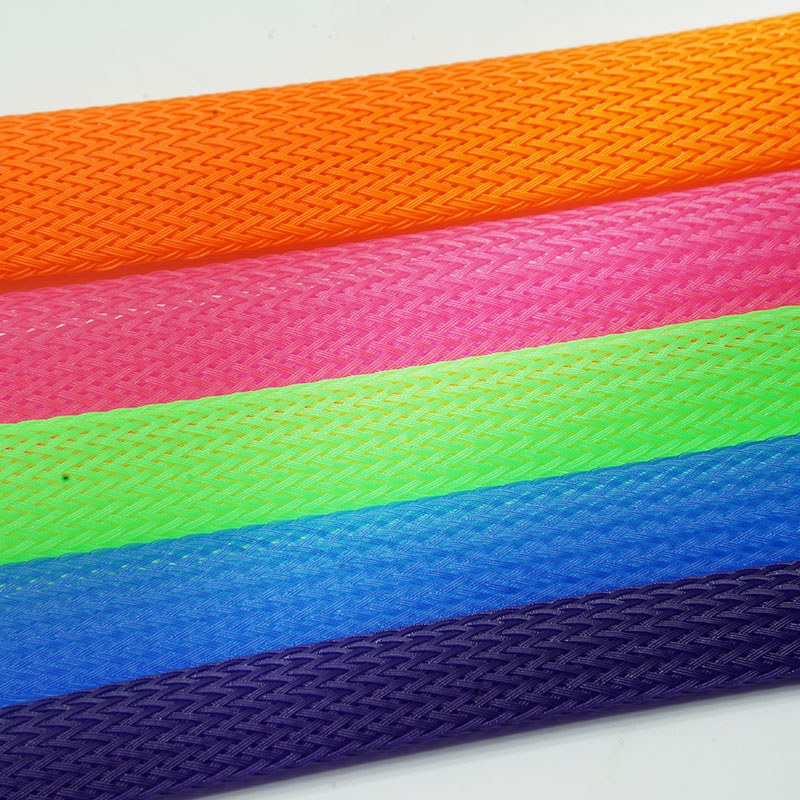

1. Diverse opzioni di colore
Supporta i requisiti di identificazione, codifica e progettazione visiva.

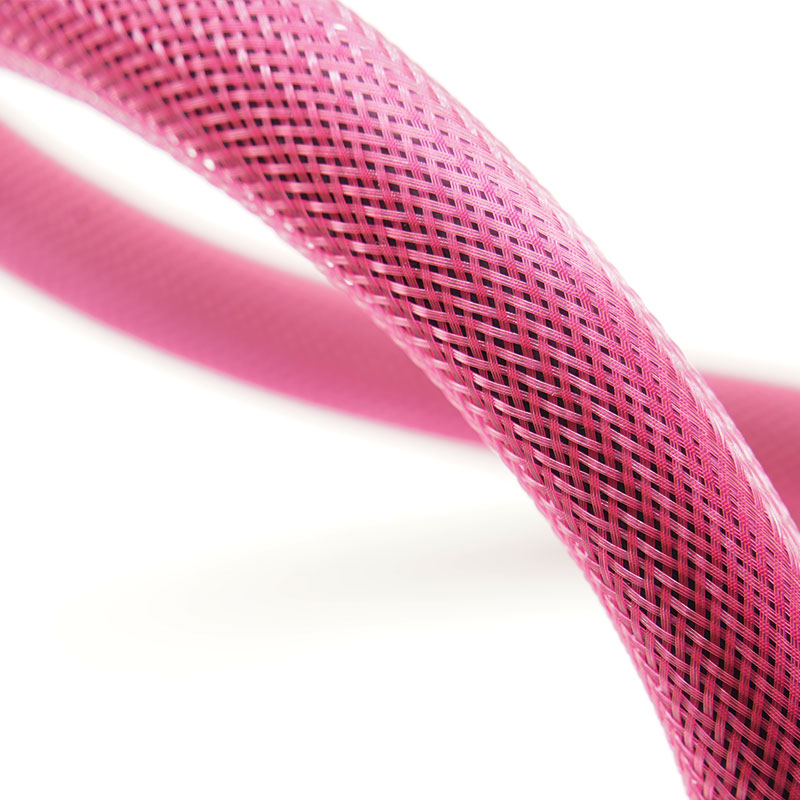

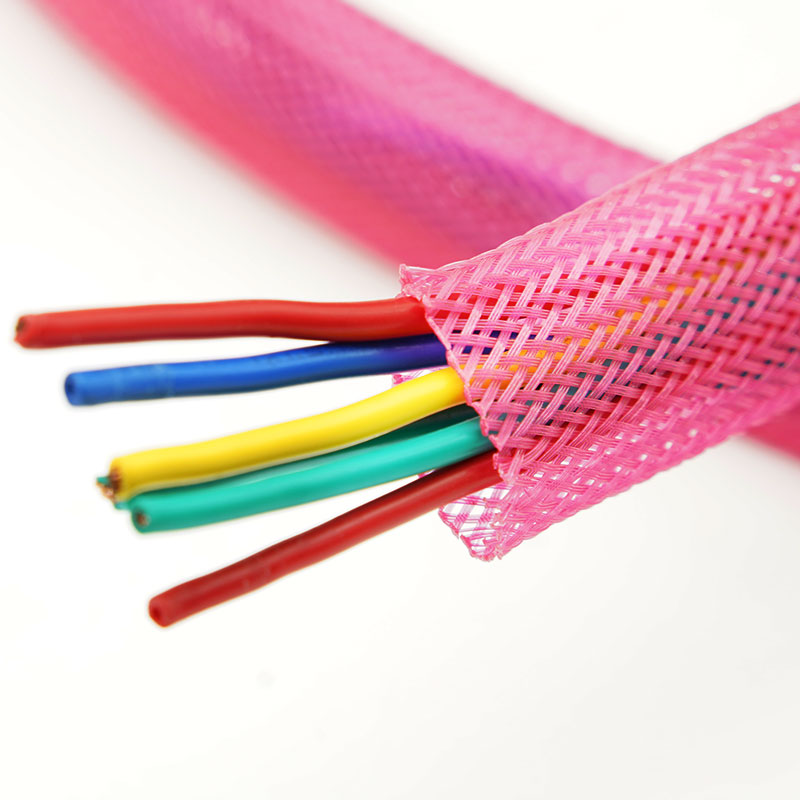

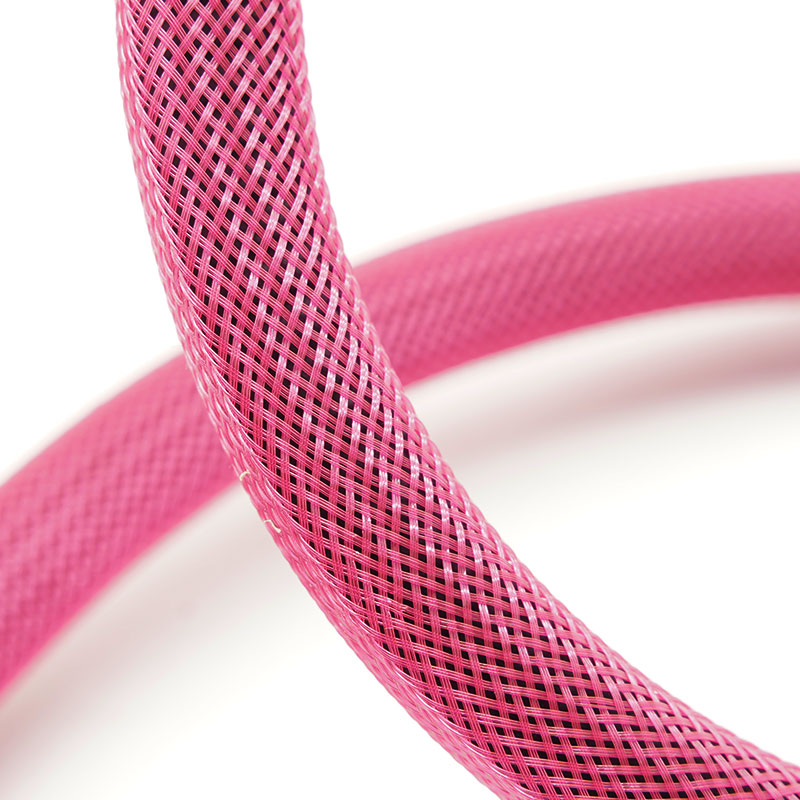

2. Treccia in PET espandibile
Si adatta ai connettori e ai diversi diametri dei fasci di cavi.
3. Protezione dall'abrasione
Aiuta a ridurre graffi e usura della giacca.
4. Struttura leggera e flessibile
Segue le curve senza bisogno di condotti rigidi.
5. Ventilazione a treccia aperta
Consente la dissipazione del calore e dell'umidità intorno al fascio.
6. Tagliabile con coltello caldo
La termosaldatura contribuisce a ottenere estremità controllate.
7. Disponibili imballaggi personalizzati
Supporta i formati di fornitura per la vendita al dettaglio, OEM e per le linee di assemblaggio.
| Materiale | monofilamento in PET |
| Costruzione | Treccia aperta espandibile |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94 V2 |
| Resistenza all'abrasione | Mezzo |
| Spessore della parete | 0,65 ± 0,05 mm |
| Colore standard | Colore standard o personalizzato approvato dal cliente |
| Certificazione | Conforme alle normative RoHS e REACH, privo di alogeni. |
| Senza alogeni | SÌ |
| Utensile da taglio | coltello caldo |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Parete Spessore (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
BRS-PET-003-CLR | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-CLR | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-CLR | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-CLR | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-CLR | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-CLR | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-CLR | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-CLR | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.
Applicazioni tipiche
identificazione del cablaggio
Separa i circuiti e riduce gli errori di connessione durante l'assemblaggio.
Assemblaggi audio e computer
Aggiunge un sistema di instradamento organizzato e un aspetto coordinato.
Robotica e automazione
Utilizza un sistema di codifica a colori per distinguere i gruppi di cavi di alimentazione, di segnale e pneumatici, facilitando così la manutenzione.
Elettrodomestici ed elettronica
Distingue le funzioni interne del cablaggio e le varianti di produzione.
Kit per la vendita al dettaglio e per il mercato dei ricambi
Unisce un aspetto gradevole a una protezione leggera dei cavi.
Fornire un campione fisico o un riferimento Pantone o RAL, la dimensione richiesta, il volume annuo e la tolleranza cromatica accettabile. Confermare se sono richieste anche le prestazioni infiammabili, UV o conformi alle normative, poiché i pigmenti e gli additivi possono influire sulla formulazione e sulla documentazione approvate.
Possibilità di personalizzazione
• Abbinamento dei colori - Colori Pantone, RAL o campione del cliente, previa verifica di fattibilità.
• fantasie multicolore - È possibile valutare disegni traccianti o a colori misti.
• Dimensioni e lunghezza di taglio - Abbinato al cablaggio e al processo di assemblaggio.
• Confezionamento al dettaglio o OEM - Etichette personalizzate, scatole, codici a barre e lunghezze dei rotoli.
Il colore non determina la conformità alle normative infiammabili, ai raggi UV o agli standard di settore. La documentazione RoHS, REACH, relativa all'assenza di alogeni o alla conformità POP può essere consultata per il colore e il materiale selezionati; le dichiarazioni di prestazioni speciali richiedono la documentazione relativa a quella specifica formulazione.
• Approvazione del colore - Il campione di laboratorio o lo standard di produzione vengono approvati prima della produzione in serie.
• Coerenza del segnale - Il filato e la treccia finita vengono confrontati con il riferimento approvato.
• Ispezione della treccia - Vengono monitorati la copertura, il diametro e i difetti superficiali.
• separazione degli imballaggi - Colori, taglie e lotti sono identificati per evitare che vengano mescolati.
Domande frequenti
01. Riuscite a riprodurre i colori Pantone o RAL?
Sì, a seconda della fattibilità del materiale, delle tolleranze e del quantitativo minimo d'ordine (MOQ).
02. Tutti i colori hanno lo stesso quantitativo minimo d'ordine (MOQ)?
No. Il quantitativo minimo d'ordine (MOQ) dipende dal pigmento, dal filato, dalla taglia e dalla quantità di produzione.
03. Il colore influisce sulle prestazioni della fiamma?
Sì, è possibile; tuttavia, la conformità deve essere confermata per la formulazione specifica.
04. È possibile confezionare un kit con diversi colori?
Sì, previa verifica della quantità e dell'imballaggio.
Richiedi un campione o un preventivo
Comunicaci il diametro del fascio, il connettore più grande, l'ambiente operativo, lo standard di prova richiesto, le esigenze di taglio o confezionamento e la quantità stimata. MJ FLEX ti consiglierà una configurazione adeguata e provvederà a fornirti un campione o un preventivo.
