Protezione flessibile dall'abrasione per cavi e tubi flessibili industriali
Perché scegliere la guaina intrecciata in nylon PA6?
• Migliorare la protezione in alta
Il PA6 fornisce una robusta barriera intrecciata per i fasci di cavi che sfregano contro telai, alloggiamenti o componenti vicini.
• Connettori di montaggio senza struttura divisa
La treccia espandibile si allunga durante l'installazione e si riavvolge attorno al fascio di cavi.
• Bilanciare tenacia e flessibilità
Il manicotto segue le curve e i profili variabili dei fasci di cavi senza il peso di un condotto rigido.
• Supporto alla produzione specifica per l'applicazione
Le informazioni di prova disponibili possono essere confrontate con le dimensioni proposte, il luogo di installazione e le specifiche del progetto del cliente prima dell'approvazione.
Caratteristiche principali
1. Costruzione in monofilamento PA6
Offre una protezione meccanica duratura grazie alla sua struttura intrecciata flessibile.
2. Campo di installazione espandibile
Consente il passaggio attraverso i connettori e si adatta a variazioni moderate del diametro del fascio.
3. Buona resistenza all'abrasione
Contribuisce a ridurre l'usura della guaina dei cavi nei sistemi di cablaggio di macchinari e apparecchiature.
4. Prestazioni di flessione flessibili
Segue i percorsi curvi dell'imbracatura mantenendo una copertura ordinata.
5. Treccia aperta leggera
Aggiunge protezione senza sigillare il fascio o creare un condotto ingombrante.
6. Opzioni di fornitura personalizzate
Disponibile in dimensioni, colori, lunghezze di taglio e confezioni specifici per ogni progetto, previa verifica.
| Materiale | monofilamento PA6 |
| Costruzione | Treccia espandibile |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 220±10°C |
| Infiammabilità | UL94 V2 |
| Resistenza all'abrasione | Alto |
| Spessore della parete | 0,65 ± 0,05 mm |
| Colore standard | Nero |
| Conforme alla direttiva RoHS | SÌ |
| Conforme a Reach | SÌ |
| Senza alogeni | SÌ |
| Resistente ai raggi UV | SÌ |
| Utensile da taglio | coltello caldo |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Parete Spessore (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
BRS-PA6-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PA6-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PA6-008-KW | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PA6-010-KW | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PA6-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PA6-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PA6-018-KW | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PA6-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.
Applicazioni tipiche
Macchinari industriali
Protegge i cablaggi di controllo e dei sensori dallo sfregamento contro telai, protezioni e superfici di apparecchiature in movimento.
Veicoli automobilistici e speciali
Raggruppa i cablaggi in aree che richiedono un instradamento flessibile e una protezione meccanica più robusta.
Robotica e automazione
Controlla il disordine dei cavi e l'usura superficiale lungo percorsi articolati o sottoposti a manutenzione ripetuta.
Utensili elettrici e attrezzature di produzione
Protegge i conduttori interni da vibrazioni, manipolazione e contatto con gli alloggiamenti.
Attrezzature nautiche e per attività all'aperto
Offre una soluzione robusta per l'organizzazione dei cavi, ideale in situazioni in cui è necessario tenere conto contemporaneamente dell'esposizione all'umidità e della movimentazione meccanica.
Fornire il diametro minimo e massimo del fascio di cavi, il connettore più grande, il raggio di curvatura, il livello di abrasione, la temperatura, i fluidi e la documentazione richiesta. Il PA6 assorbe più umidità del PET, pertanto i requisiti dimensionali o meccanici in applicazioni con controlli rigorosi devono essere valutati in base alle condizioni di servizio previste.
Opzioni di personalizzazione
• Dimensioni e intervallo di espansione -Il diametro nominale e l'angolo di intreccio possono essere verificati confrontandoli con il fascio di cavi e il connettore più grande.
• Opzioni di colore -Il nero è il colore standard; altri colori possono essere valutati in base alla quantità e alla disponibilità delle materie prime.
• Servizio a lunghezza ridotta -È possibile fornire pezzi pretagliati con tolleranze di lunghezza e trattamento delle estremità concordati.
• Imballaggio e identificazione-La lunghezza del rotolo, la quantità per cartone, le etichette personalizzate e i riferimenti del progetto possono essere personalizzati.
• Costruzione specifica per l'applicazione-La densità della treccia e la selezione del filato possono essere riviste qualora i requisiti di abrasione, flessibilità o copertura differiscano da quelli del prodotto standard.
Le prestazioni del PA6 dipendono dal tipo di resina, dal filato e dallo stato di condizionamento selezionati. La documentazione RoHS, REACH e relativa all'assenza di alogeni può essere fornita per i materiali approvati, ove applicabile. Il PA6 standard non deve essere descritto come UL 94 V-0, VW-1 o FMVSS 302 a meno che la costruzione ordinata non sia supportata dal relativo rapporto.
• Verifica del filato in entrata - Prima dell'intreccio, vengono verificati l'identità del materiale, il colore e le condizioni del filamento.
• Controllo della consistenza della treccia -Gli operatori monitorano la copertura, selezionano lo schema e rilevano i difetti superficiali durante la produzione.
• Ispezione dimensionale -Il diametro nominale, il comportamento di espansione e il passaggio del connettore vengono verificati rispetto alle specifiche approvate.
• Controlli di lunghezza e imballaggio -La lunghezza del rotolo o la lunghezza tagliata, l'etichettatura e la quantità della confezione vengono verificate prima della spedizione.
• Ispezione visiva finale-Il rivestimento finito viene controllato per verificare la presenza di filamenti rotti, contaminazioni, trecce irregolari ed estremità danneggiate.
01. In che cosa si differenzia il PA6 dalla guaina in PET?
Il PA6 viene solitamente scelto quando si prediligono la tenacità, la flessibilità e la resistenza all'abrasione del nylon. Il PET viene spesso preferito per la gestione generica dei cavi, la stabilità dimensionale e l'ampia disponibilità commerciale.

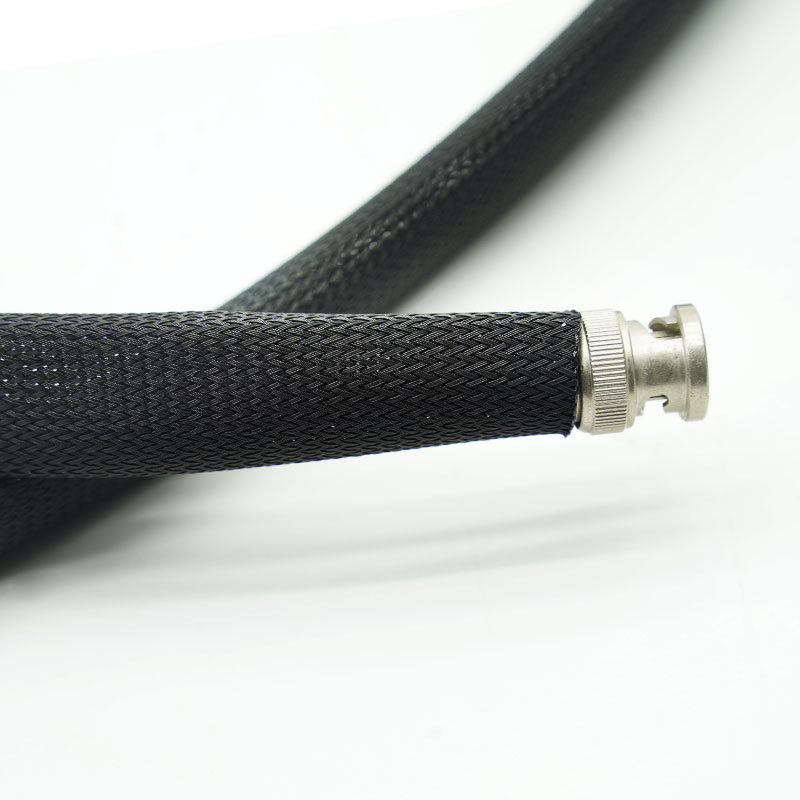

02. Può espandersi sui connettori?
Sì. Selezionare una dimensione nominale che possa passare sopra il connettore più grande e avvolgersi attorno al fascio di cavi.
03. Il PA6 è automaticamente ignifugo?
No. Le prestazioni della fiamma dipendono dal materiale e dalla costruzione specifici. Indicare lo standard richiesto al momento della richiesta di preventivo.
04.È possibile fornire lunghezze personalizzate?
Sì, previa verifica delle tolleranze di lunghezza, della finitura delle estremità, dell'imballaggio e dell'ordine minimo.
Richiedi un campione o un preventivo
Comunicaci il diametro del fascio, la dimensione del connettore, l'ambiente di utilizzo, lo standard richiesto e la quantità. MJ FLEX ti consiglierà una soluzione costruttiva adeguata e ti fornirà campioni o un preventivo.
