Perché scegliere la guaina autochiudente STW-PET-FR-VW-1?
1. Soddisfare un requisito VW-1
Il prodotto offre un'opzione testata e chiaramente identificata, anziché una descrizione FR generica.

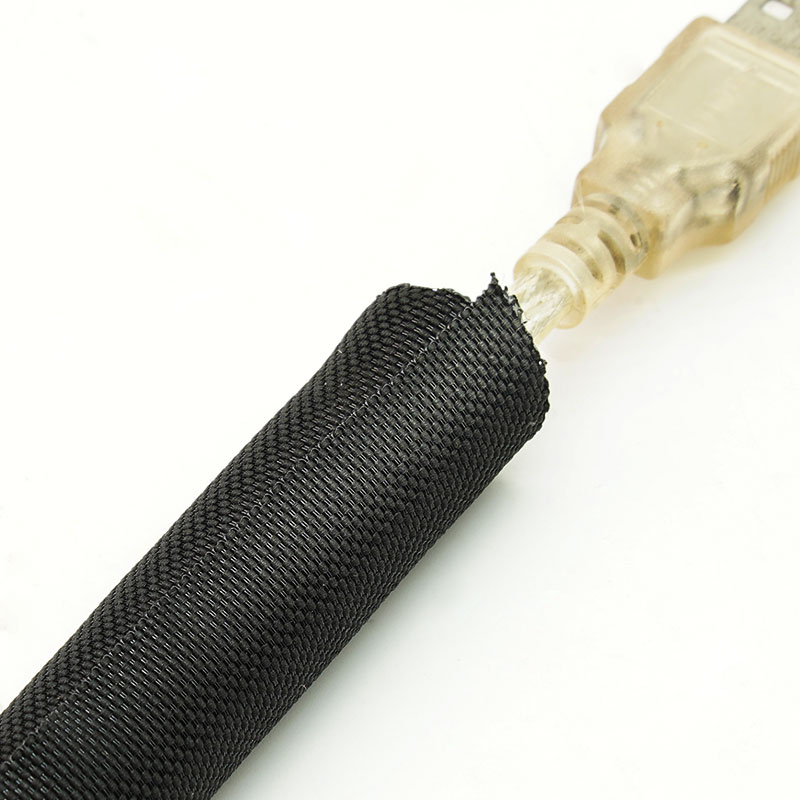

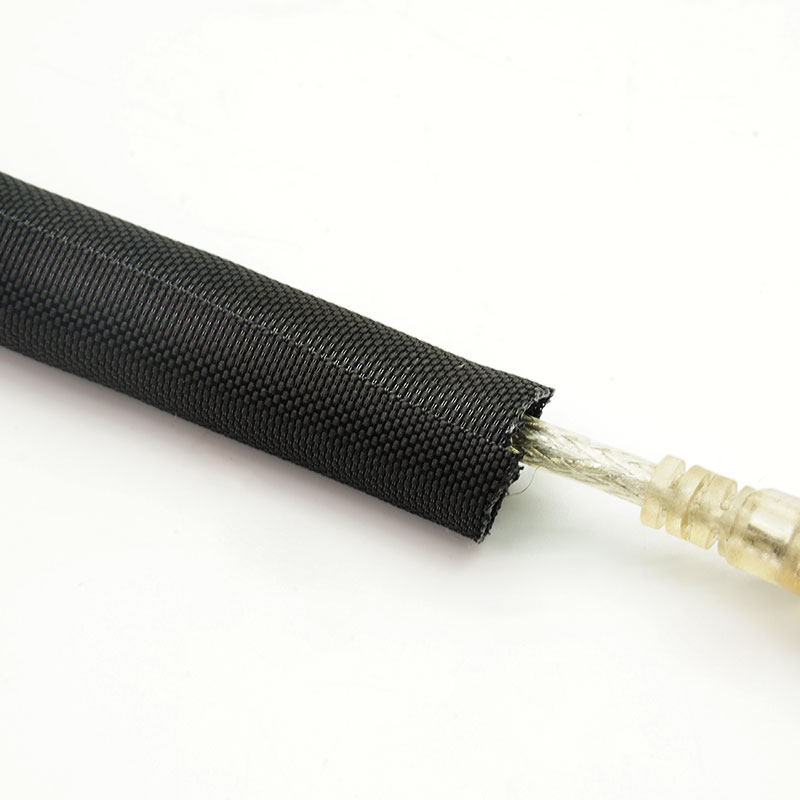

2. Avvolgere i cavi assemblati con terminazione avvolta
Il manicotto si installa dopo che i connettori e le derivazioni sono già stati posizionati.
3. Migliorare l'accesso ai servizi
I tecnici possono riaprire l'involucro senza distruggere o sostituire la guaina.
4. Combinare resistenza alla fiamma e protezione dall'usura
La struttura è progettata per resistere all'abrasione di routine, garantendo al contempo il superamento della prova di infiammabilità specificata.
Caratteristiche principali
1. Prestazioni della fiamma VW-1
La costruzione di riferimento è stata selezionata in base al requisito di fiamma verticale definito.
2. Fascia portabebè autochiudente in tessuto
Si apre per l'installazione e si richiude attorno al fascio di cavi.
3. Tessuto in poliestere ignifugo
Offre una protezione flessibile per il cablaggio delle apparecchiature.
4. Installazione di retrofit con ingresso laterale
Evita la rimozione del connettore durante il montaggio o la riparazione.
5. Strato di contatto resistente all'abrasione
Contribuisce a ridurre l'usura della guaina contro telai e alloggiamenti.
6. Accesso flessibile alle filiali
Supporta le uscite, le aggiunte e l'ispezione dei cavi.
7. Supporto per la documentazione di conformità
È possibile esaminare i report applicabili relativi alla costruzione ordinata.
| Materiale | Monofilamento PET FR+multifilamento 900D |
| Costruzione | Involucro autochiudente |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | da -40 °C a +150 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | VW-1 |
| Colore standard | Nero |
| Certificazione | Conforme alle normative RoHS e REACH, privo di alogeni. |
| Senza alogeni | SÌ |
| Resistente ai raggi UV | SÌ |
| Utensile da taglio | Lama o coltello caldo |
Specifiche
Numero di parte | Dimensione nominale (mm) | Larghezza di apertura
(mm) | Intervallo di diametro del fascio (mm) | Imballaggio Lunghezza (m/bobina) |
Min | Massimo |
STW-PET-003-BK-FR-VW-1 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-VW-1 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-VW-1 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-VW-1 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-VW-1 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-VW-1 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-VW-1 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-VW-1 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selezionare la dimensione in base al diametro effettivo del fascio e assicurarsi che vi sia una sovrapposizione di almeno il 35% dopo l'installazione.
Applicazioni tipiche
Sistemi di controllo industriale
Organizza i cavi terminati all'interno degli armadi, rispettando al contempo i requisiti della norma VW-1.
Apparecchiature di automazione
Protegge i cablaggi dei sensori e dei comandi attorno a telai e moduli.
Apparecchi elettrici
Avvolge i fasci di cavi interni che necessitano di una copertura ignifuga e funzionale.
Apparecchiature di alimentazione e ricarica
Protegge il cablaggio ausiliario all'interno di contenitori soggetti a valutazione a livello di sistema.
Apparecchiature di prova elettroniche
Contiene gruppi di cavi sottoposti a frequente manutenzione, privi di chiusura permanente.
Confermare che VW-1 corrisponda effettivamente al requisito del cliente o dell'apparecchiatura. Fornire il diametro minimo e massimo del fascio, il profilo del connettore e della derivazione, la temperatura e la documentazione richiesta. Selezionare un'altra configurazione se il progetto specifica UL 94 V-0, EN 45545-2 o un test per il settore automobilistico.
Possibilità di personalizzazione
• Dimensioni nominali e sovrapposizione - Selezionato per la chiusura stabile lungo tutta la gamma del fascio.
• Fornitura tagliata a misura - Componenti preparati per l'assemblaggio ripetitivo.
• Etichette e tracciabilità - Riferimenti relativi a componenti personalizzati, lotti e conformità.
• Confezionamento privato - Lunghezze dei rotoli, kit e cartoni OEM.
La certificazione delle prestazioni VW-1 si applica alla costruzione testata di riferimento e non certifica l'intero cablaggio o le apparecchiature terminali. La certificazione VW-1 non è equivalente a UL 94 V-0 o EN 45545-2. Le dichiarazioni sui materiali applicabili possono essere fornite per l'ordine confermato.
• Filato FR approvato - L'identità del materiale viene verificata rispetto alle specifiche di produzione.
• Prestazione a chiusura automatica - La sovrapposizione e la chiusura vengono verificate su diametri controllati.
• Controllo qualità dei tessuti - Vengono controllati i bordi, la copertura, i fili rotti e la presenza di contaminazioni.
• Rilascio della spedizione - Vengono verificati lunghezza, etichette, quantità e documenti richiesti.
01. I modelli VW-1 e V-0 possono essere utilizzati in modo intercambiabile?
No. Utilizzare la classificazione di prova indicata nelle specifiche del cliente.
02. È possibile riaprire l'involucro?
Sì. È progettato per l'accesso di servizio e la sostituzione dei cavi.
03.Sarà compatibile con i connettori?
Si installa lateralmente, quindi non è necessario che passi sopra il connettore.
04. Può essere fornito a pezzi tagliati?
Sì, previa verifica della tolleranza di lunghezza, della finitura delle estremità e del quantitativo minimo d'ordine (MOQ).
Richiedi un campione o un preventivo
Inviaci la gamma di prodotti, l'ambiente di installazione, lo standard richiesto, la lunghezza di taglio e la quantità. MJ FLEX ti consiglierà una soluzione costruttiva adeguata e provvederà a fornirti un campione o un preventivo.
