Perché scegliere la protezione antiabrasione a filamento piatto BRS-PAFF?
• Ridurre il rischio di impigliarsi nelle attrezzature ruvide
Il profilo del filamento, più ampio e liscio, ha meno probabilità di impigliarsi rispetto a una struttura a filamento tondo aperto.
• Aumentare la copertura superficiale
Il filato piatto crea uno strato protettivo denso attorno al fascio di cavi o tubi flessibili.
• Proteggere i percorsi soggetti a forte usura
Il robusto nylon è ideale per applicazioni soggette a trascinamento, sfregamento e manipolazione ripetuta.
• Mantenere un'installazione discreta
La treccia offre una copertura resistente senza l'ingombro di tubi rigidi o pesanti protezioni per tubi flessibili.
Caratteristiche principali

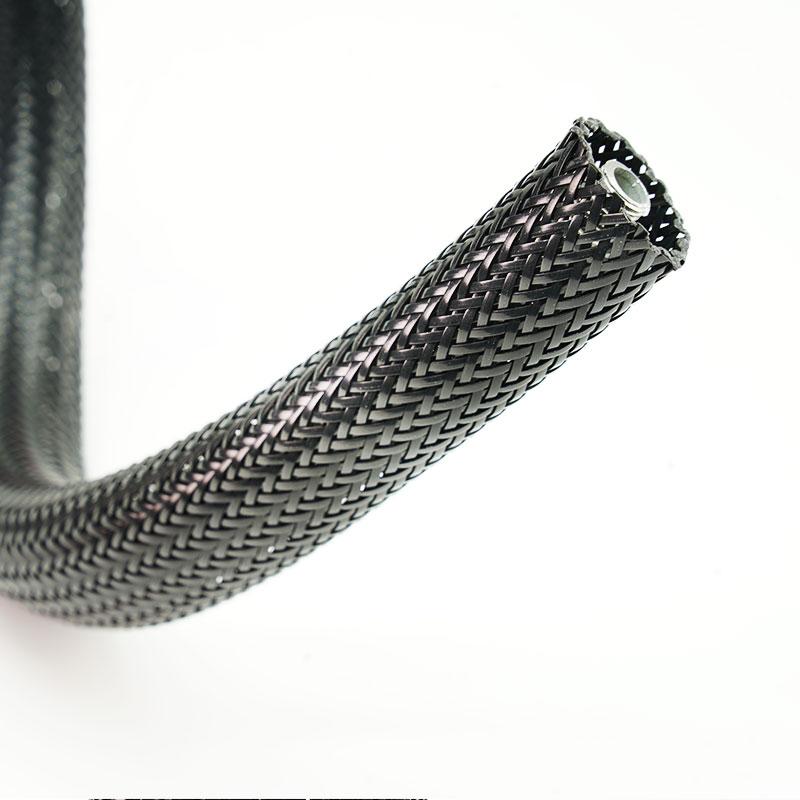

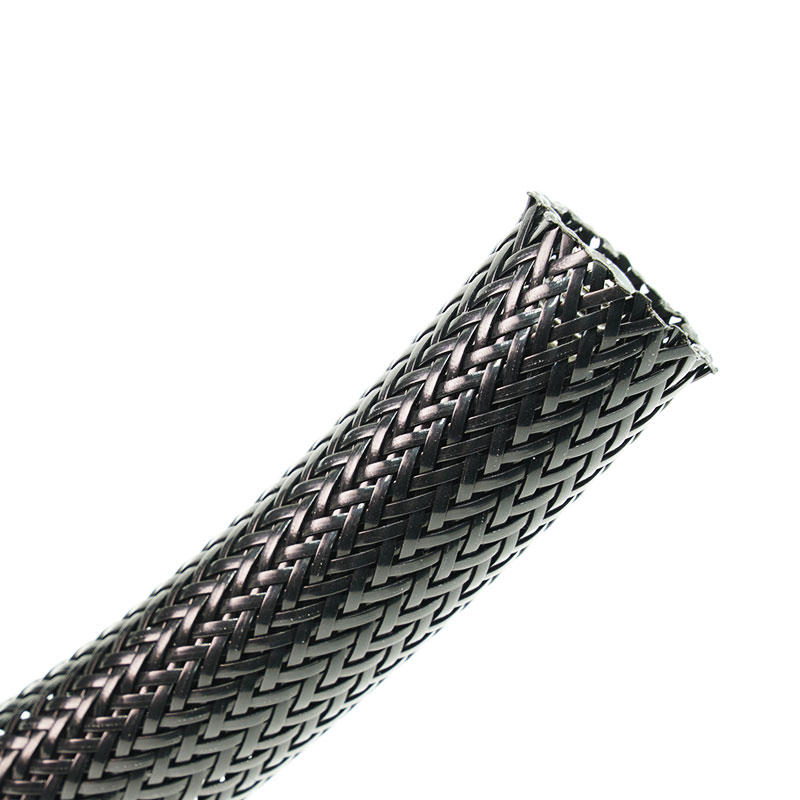

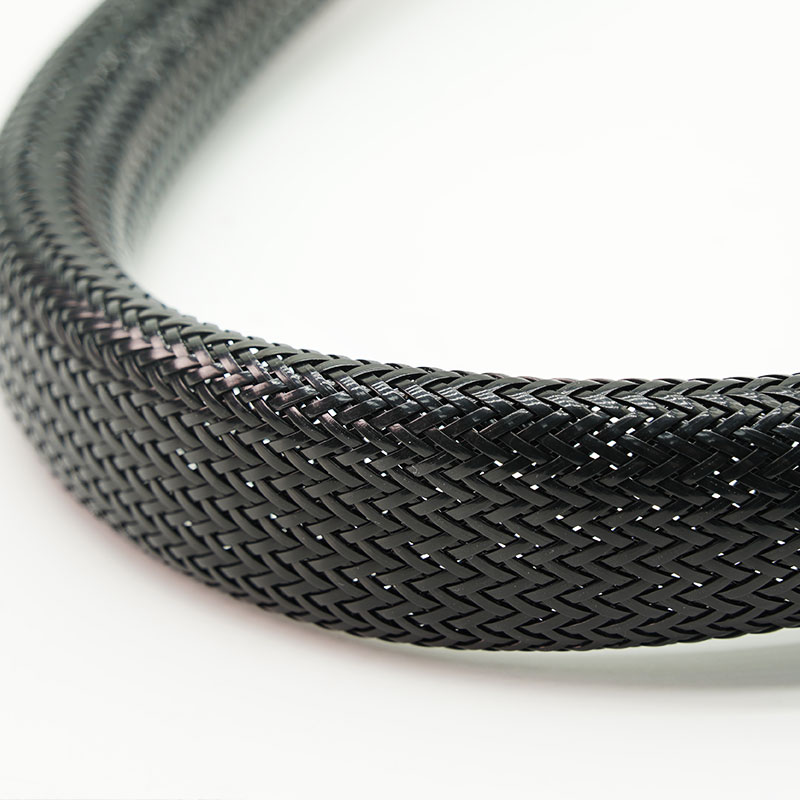

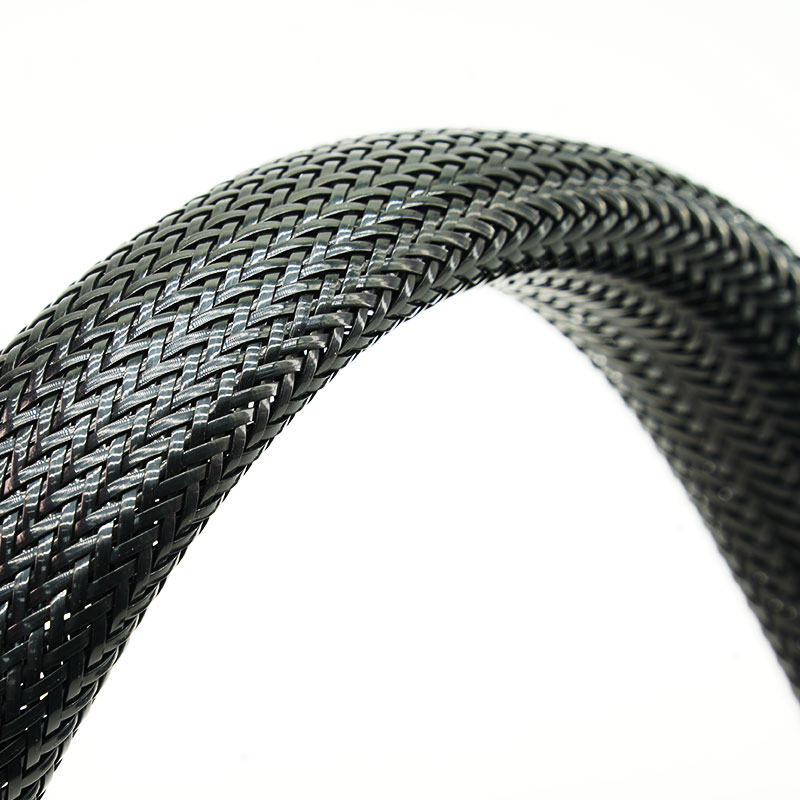

1. Struttura in filamento di nylon piatto
Crea un'ampia superficie di contatto e una fitta copertura protettiva.
2. Profilo liscio e resistente agli strappi
Consente al gruppo con manicotto di scorrere su superfici ruvide riducendo gli impuntamenti.
3. Elevata resistenza all'abrasione
Progettato per percorsi di cavi e tubi flessibili soggetti a sfregamenti ripetuti.
4. Protezione a basso profilo
Aggiunge uno strato esterno resistente senza eccessivo ingombro.
5. Struttura intrecciata flessibile
Segue i percorsi prestabiliti e si muove con moderazione.
6. Vestibilità espandibile
Consente l'installazione su fasci di cavi di diverso diametro e su raccordi laddove le dimensioni lo consentano.
7. Fornitura specifica per il progetto
Disponibile con diametro, lunghezza, colore e confezionamento personalizzati, previa verifica.
| Materiale | filamento piatto di nylon |
| Costruzione | Treccia densa ed espandibile |
| Temperatura di lavoro | da -60 °C a +160 °C |
| Punto di fusione | 256±10°C |
| Infiammabilità | UL 94 V2 |
| Resistenza all'abrasione | Estremamente alto |
| Colore standard | Nero |
| Conforme alla direttiva RoHS | SÌ |
| Conforme a Reach | SÌ |
| Senza alogeni | SÌ |
| Utensile da taglio | coltello caldo |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
BRS-PAFF-008-KW | 5/16” | 8±2 | 6 | 12 | 100 |
BRS-PAFF-012-BK | 1/2” | 12 | 10 | 16 | 100 |
BRS-PAFF-019-BK | 3/4” | 19 | 16 | 25 | 100 |
| 1-1/4” | 32 | 28 | 38 | 50 |
| 1-3/4” | 45 | 38 | 59 | 50 |
| 2” | 50 | 44 | 62 | 25 |
| 2-1/2” | 63 | 45 | 25 | 100 |
● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.
Applicazioni tipiche
Carrelli elevatori e attrezzature per la movimentazione dei materiali
Protegge i percorsi di cavi e tubi flessibili che sfregano contro i telai e si muovono attraverso spazi ristretti per le apparecchiature.
Macchine per saldatura
Riduce l'usura meccanica dei cavi trascinati su pavimenti o aree di produzione; l'esposizione a scintille e calore richiede una valutazione separata.
Attrezzature per l'edilizia e l'industria mineraria
Offre una protezione superficiale duratura per i cablaggi esposti a sporco, vibrazioni e urti.
Percorsi di cavi adiacenti agli impianti idraulici
Separa e protegge i cavi elettrici che passano accanto a tubi flessibili e componenti di apparecchiature in movimento.
Macchinari marini e industriali
Controlla gli impigliamenti e le abrasioni nei punti in cui i fasci passano attraverso strutture congestionate o irregolari.
Misurare il fascio di cavi o tubi flessibili lungo tutto il suo raggio d'azione e identificare i raccordi che devono passare attraverso la guaina. Specificare se l'assemblaggio subirà trascinamento, flessione, contatto con fluido idraulico o schizzi di saldatura. Questo prodotto protegge le superfici, ma non deve essere presentato come una guaina di contenimento per scoppi idraulici certificata.
Opzioni di personalizzazione
• Costruzione a filato piatto - La larghezza del filamento e la densità della treccia possono essere regolate per bilanciare la copertura della superficie e la flessibilità.
• Diametro installato - La dimensione nominale viene selezionata utilizzando il cavo o il fascio di tubi flessibili effettivo e gli eventuali raccordi.
• Lunghezza di taglio e finitura finale - I pezzi specifici per il progetto possono essere forniti dopo aver confermato il metodo di taglio più adatto.
• Colore e marcatura - Colori standard e speciali, etichette e identificazione del lotto sono disponibili previa verifica.
• Imballaggi industriali - Le dimensioni del rotolo, il formato della bobina e la quantità di cartoni possono essere adattati all'assemblaggio delle apparecchiature o all'utilizzo sul campo.
La guaina in nylon a filamento piatto è principalmente un prodotto per il controllo dell'abrasione meccanica e degli strappi. Per i materiali applicabili possono essere forniti documenti di conformità RoHS, REACH e di assenza di alogeni. Non deve essere presentata come guaina di contenimento delle esplosioni idrauliche, barriera contro gli schizzi di saldatura o prodotto ignifugo certificato, a meno che non sia specificata una costruzione testata separatamente.
• Verifica del filamento piatto - Il profilo del filato, il materiale e le condizioni in ingresso vengono controllati prima della produzione.
• Controllo della copertura e dei bordi - La treccia viene controllata per individuare eventuali spazi vuoti, filamenti arricciati e bordi irregolari.
• Revisione visiva orientata all'abrasione - Le superfici vengono controllate per individuare eventuali difetti che potrebbero impigliarsi nelle apparecchiature o danneggiare il gruppo protetto.
• Verifiche dimensionali e di vestibilità - Il diametro nominale, l'espansione e la copertura installata vengono verificati con campioni rappresentativi.
• Rilascio specifico per l'ordine - Lunghezza, imballaggio, etichette e documentazione vengono controllati prima della spedizione.
01. Perché utilizzare un filamento piatto invece di un monofilo rotondo?
Il filamento piatto offre una copertura superficiale più ampia e una superficie esterna più liscia e a basso profilo, che può migliorare il comportamento in termini di resistenza agli strappi e all'abrasione.
02. Può proteggere i tubi idraulici?
Può fornire protezione dall'abrasione esterna, ma non è automaticamente una guaina di contenimento idraulico per scoppi. Utilizzare una guaina di contenimento progettata appositamente quando è necessario il contenimento.
03.È adatto per saldare i cavi?
È utile per la protezione dall'abrasione meccanica, ma l'esposizione diretta a scintille, schizzi e alte temperature deve essere valutata separatamente.
04.L'espansione riduce la copertura?
Sì. Man mano che la guaina intrecciata si espande, cambiano la copertura e la densità della parete. Selezionare la dimensione in base al diametro effettivamente installato.
Richiedi un campione o un preventivo
Indicare il diametro del fascio, la dimensione del connettore, l'ambiente di utilizzo, lo standard richiesto e la quantità.
