Perché scegliere la guaina tessuta STW-PET-FR-V0?
1. Soddisfare un requisito definito per i materiali V-0
La costruzione di riferimento supporta progetti che specificano UL 94 V-0 anziché una generica dichiarazione di resistenza al fuoco.
2. Aggiornare i cablaggi esistenti
L'ingresso laterale consente di aggiungere la protezione ignifuga senza rimuovere i terminali.
3. Mantenere il cablaggio delle apparecchiature in buono stato di funzionamento.
La guaina si riapre per consentire l'ispezione, la sostituzione e l'accesso alla diramazione.
4. Approvazione separata dei materiali e dei sistemi
La documentazione può essere esaminata tenendo presente che l'apparecchiatura finale potrebbe richiedere una propria valutazione.
Caratteristiche principali
1. Prestazioni dei materiali secondo la norma UL 94 V-0
La costruzione di riferimento supporta la classificazione di infiammabilità delle materie plastiche specificata.

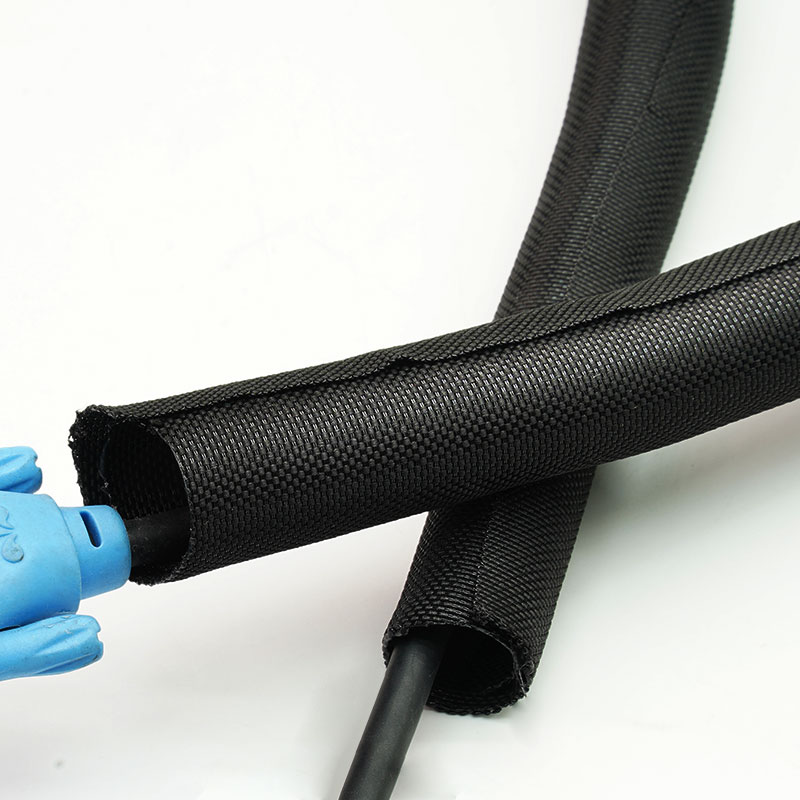

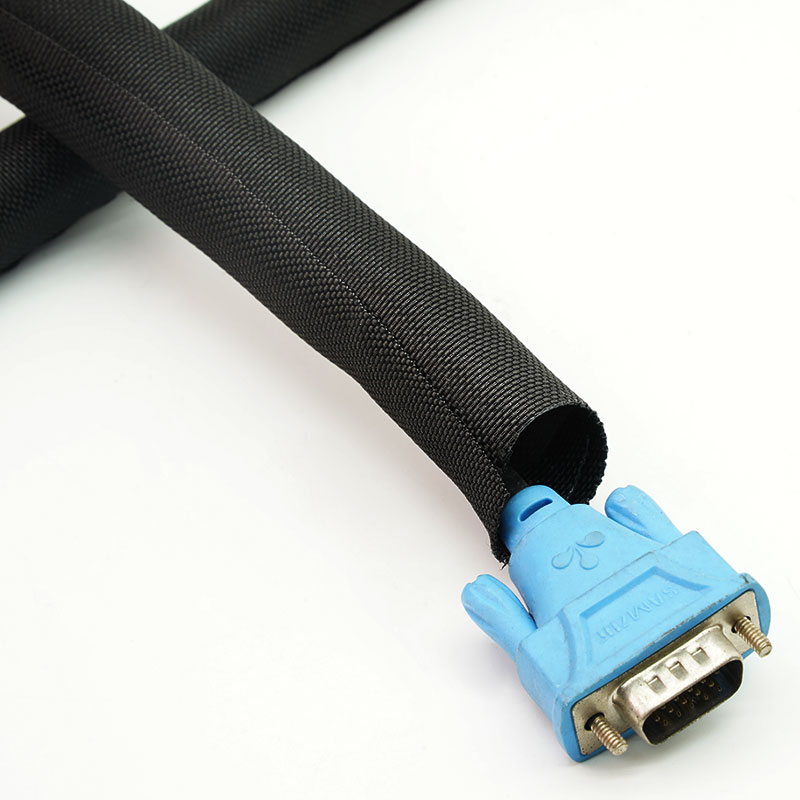

2. Struttura split a chiusura automatica
Si avvolge attorno ai cavi esistenti e ritorna in posizione chiusa.

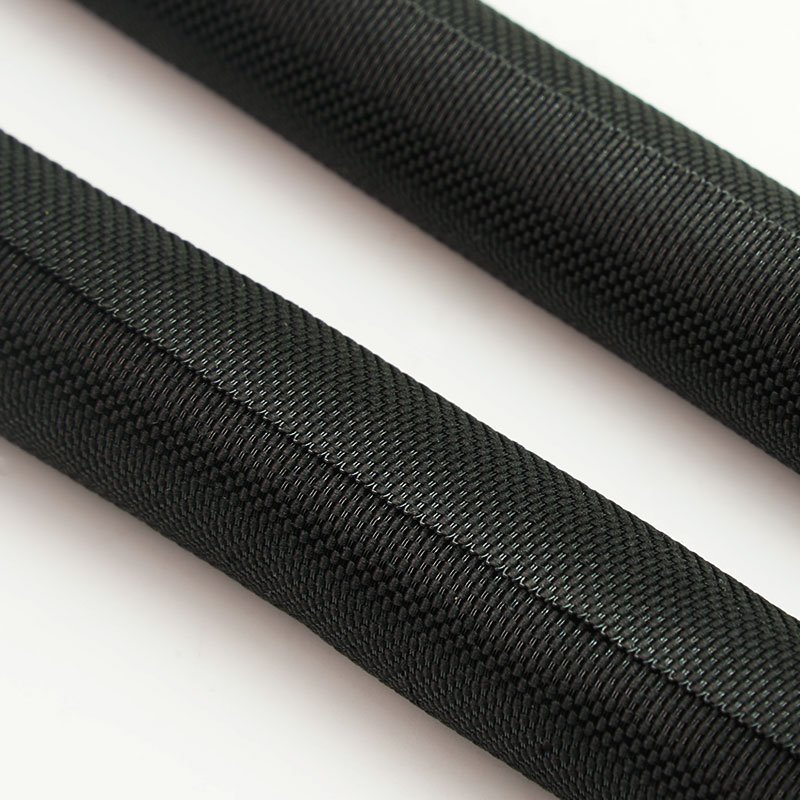

3. PET tessuto ignifugo
Unisce la flessibilità dei tessuti al controllo del comportamento del materiale in presenza di fiamma.
4. Accesso per interventi di ammodernamento e manutenzione
Consente l'installazione e la manutenzione senza dover rimuovere il connettore.
5. Protezione flessibile contro l'abrasione
Contribuisce a limitare l'usura della guaina dei cavi all'interno di apparecchiature e armadi.
6. Sovrapposizione controllata
Garantisce una copertura continua se della taglia corretta.
7. Supporto per la documentazione di conformità
È possibile abbinare i rapporti e le dichiarazioni applicabili alla costruzione ordinata.
| Materiale | Monofilamento PET ignifugo+multifilamento 900D |
| Costruzione | Pellicola a strappo autochiudente |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | da -40 °C a +150 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94 V0 |
| Resistenza all'abrasione | Fare riferimento alla norma ISO 6722 |
| Resistenza all'invecchiamento | Fare riferimento alla norma ISO 6722 |
| Resistenza ai liquidi | Fare riferimento a GMW14327 |
| Colore standard | Nero |
| Certificazione | Conforme alle normative RoHS e REACH, privo di alogeni. |
| Senza alogeni | SÌ |
| Resistente ai raggi UV | SÌ |
| Utensile da taglio | Lama o coltello caldo |
Specifiche
Numero di parte | Dimensione nominale (mm) | Larghezza di apertura
(mm) | Intervallo di diametro del fascio (mm) | Imballaggio Lunghezza (m/bobina) |
Min | Massimo |
STW-PET-003-BK-FR-V0 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-V0 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-V0 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-V0 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-V0 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-V0 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-V0 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-V0 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selezionare la dimensione in base al diametro effettivo del fascio e assicurarsi che vi sia una sovrapposizione di almeno il 35% dopo l'installazione.
Applicazioni tipiche
Armadi di controllo elettrico
Protegge i cablaggi di alimentazione, segnale e controllo organizzati laddove è specificata la prestazione del materiale V-0.
Batterie e apparecchiature di accumulo di energia
Avvolge i cablaggi ausiliari e a bassa tensione, preservando al contempo l'accesso per la manutenzione.
Apparecchiature di ricarica
Protegge i gruppi di cavi all'interno di moduli e contenitori soggetti a revisione a livello di apparecchiatura.
Apparecchi e strumenti
Copre il cablaggio interno instradato in prossimità di alloggiamenti e componenti.
Apparecchiature elettroniche per la produzione
Aggiunge una protezione funzionale ai cavi assemblati e terminati.
Confermare che la classificazione specificata sia UL 94 V-0; non è intercambiabile con VW-1 o EN 45545-2. Fornire l'intervallo di dimensioni del fascio, i requisiti di sovrapposizione, la temperatura, il luogo di installazione e la documentazione richiesta. L'approvazione deve fare riferimento al materiale e alla costruzione ordinati con precisione.
Possibilità di personalizzazione
• Selezione della taglia approvata - Diametro e sovrapposizione compatibili con il fascio di cavi.
• pezzi pretagliati - Durata del progetto con tolleranze dimensionali e di fine corsa concordate.
• Etichette di tracciabilità - Riferimenti al lotto, al progetto e alla documentazione presenti sulla confezione.
• Imballaggio OEM - Rotoli di lunghezza personalizzata, kit, etichette e cartoni.
La norma UL 94 V-0 si applica al materiale o alla struttura del manicotto di riferimento e non certifica il cablaggio o l'apparecchiatura completa. È diversa dalle norme VW-1, FMVSS 302 e EN 45545-2. I documenti applicabili relativi a RoHS, REACH e all'assenza di alogeni devono essere verificati in base alla struttura fornita.
• Materiale FR controllato - Il filato ignifugo approvato viene verificato prima della produzione.
• Verifica della sovrapposizione - La chiusura viene verificata sull'intero intervallo di bundle specificato.
• Tracciabilità del processo - I materiali e i lotti di produzione vengono conservati.
• Rilascio documentato - Dimensioni, aspetto, etichette e file richiesti vengono verificati.
01. La norma UL 94 V-0 è equivalente alla VW-1?
No. Si tratta di classificazioni di test diverse e non possono essere sostituite senza autorizzazione.
02. La certificazione V-0 certifica l'intero cablaggio?
No. Si applica al materiale o alla struttura del manicotto di riferimento.

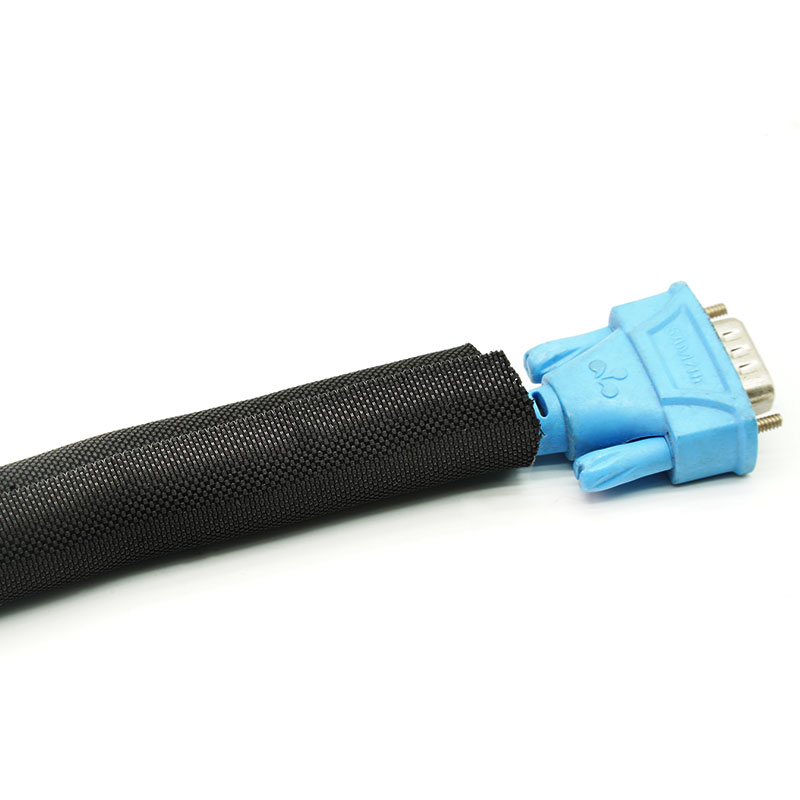

03. È possibile installarlo dopo aver montato i connettori?
Sì. Il suo design avvolgente e diviso consente l'installazione con ingresso laterale.
Richiedi un campione o un preventivo
Inviaci la gamma di prodotti, l'ambiente di installazione, lo standard richiesto, la lunghezza di taglio e la quantità. MJ FLEX ti consiglierà una soluzione costruttiva adeguata e provvederà a fornirti un campione o un preventivo.
