Perché scegliere VTW-PVT?
1. Gestire insieme cavi e tubi flessibili
L'ampia gamma di tessuti comprende linee miste che variano per diametro, superficie e rigidità.
2. Proteggere le superfici finite
Il rivestimento esterno in tessuto crea un'interfaccia più morbida attorno ai pannelli verniciati e alle attrezzature interne.
3. Aprire l'apparecchiatura senza ricostruire il fascio
La chiusura riutilizzabile consente alle squadre di manutenzione di accedere direttamente lungo l'intero percorso.
4. Migliorare l'aspetto e il contenimento
Il corpo in tessuto opaco nasconde i cablaggi misti e riduce i movimenti dei cavi allentati.
Caratteristiche principali

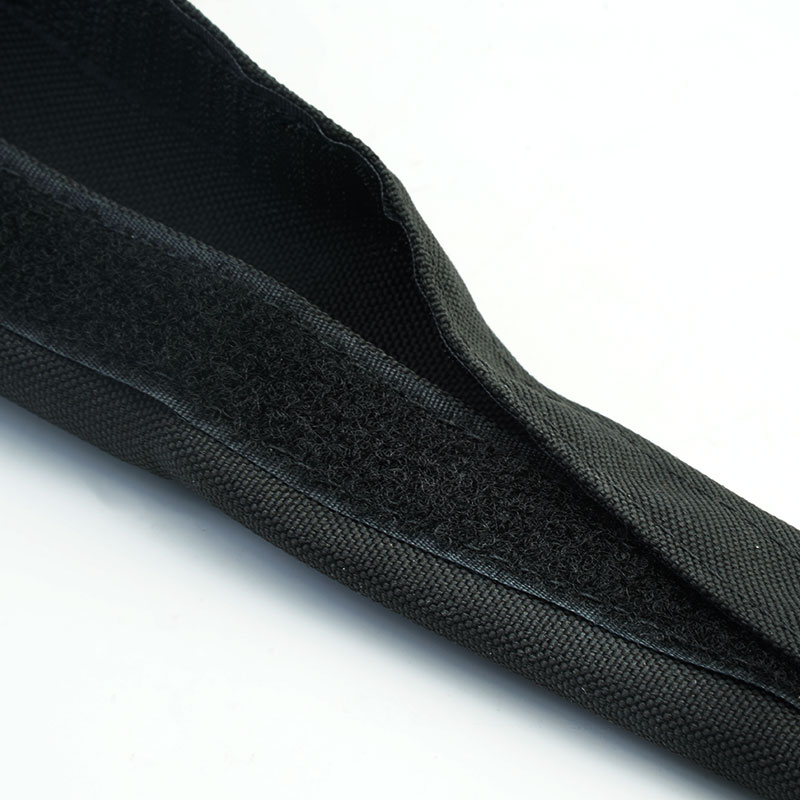

1. Chiusura a strappo riutilizzabile
Si apre completamente per l'installazione e si richiude lungo tutta la guaina.

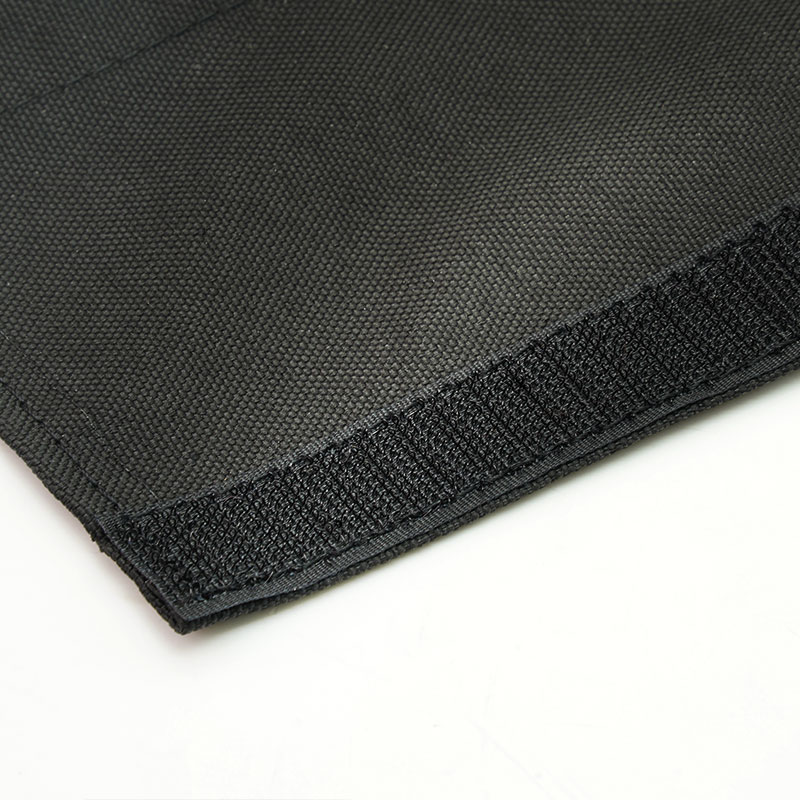

2. Struttura tessile densa
Offre un'ampia copertura e un aspetto esterno liscio.

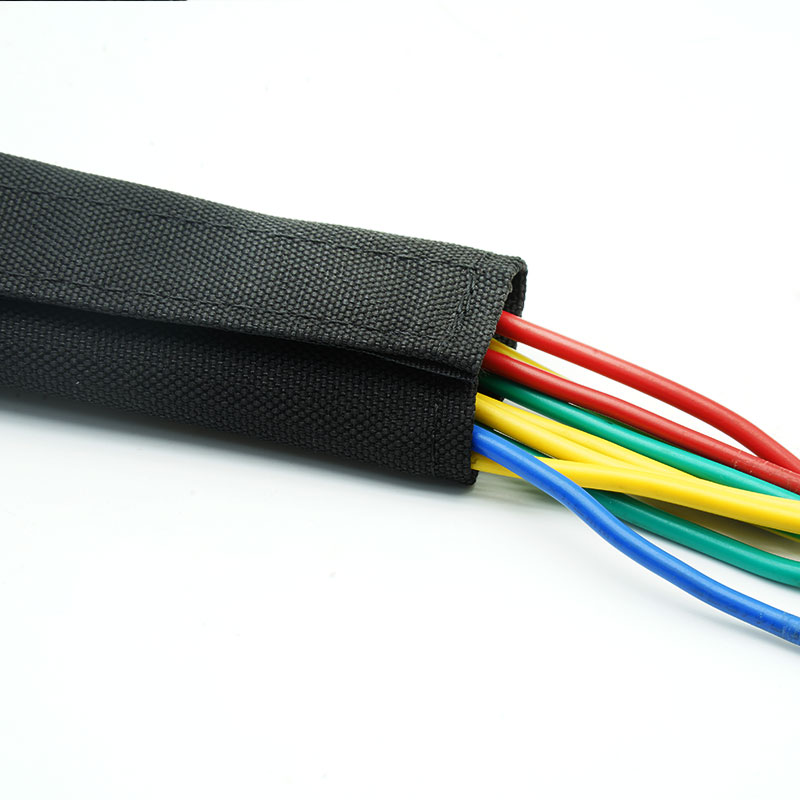

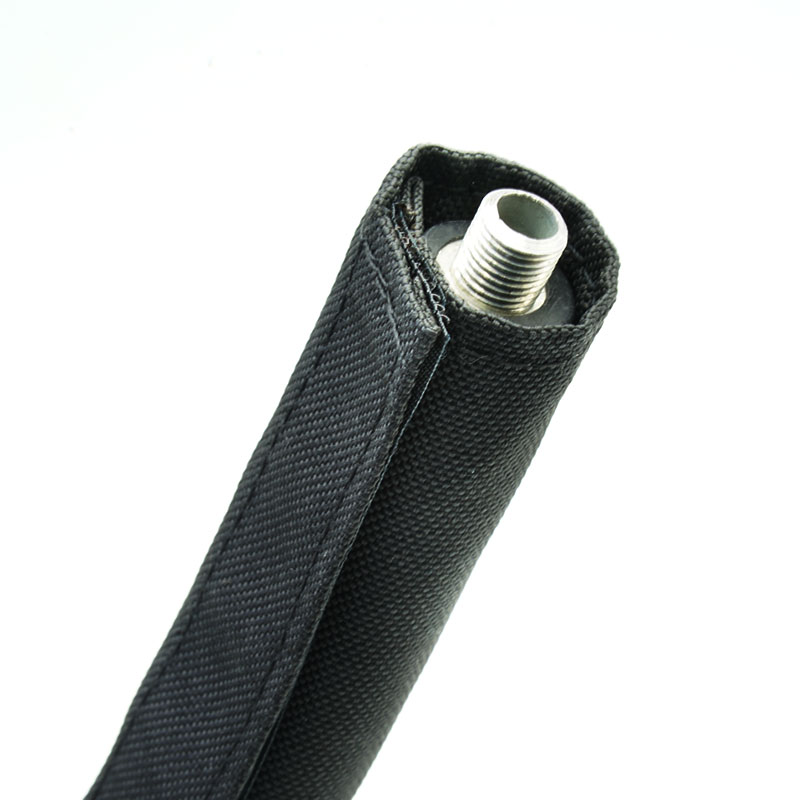

3. Compatibilità di cavi e tubi flessibili
Adatto per fasci misti quando la temperatura e l'esposizione ai fluidi sono confermate.
4. Superficie di contatto morbida
Contribuisce a limitare i graffi sui pannelli interni e sui componenti verniciati.
5. Geometria di avvolgimento flessibile
Segue le curve e si adatta a variazioni moderate del fascio.
6. Accesso agevole per la manutenzione
Consente l'ispezione, la sostituzione dei tubi flessibili e l'aggiunta di cavi.
7. Opzioni di assemblaggio personalizzate
Disponibile in larghezze, lunghezze, colori, etichette e confezioni selezionate.
| Materiale di rivestimento | PET multifilamento + monofilamento |
| Materiale con chiusura a strappo | Nylon |
| Struttura | Maniche piatte avvolgenti |
| Chiusura | Striscia a strappo |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94 V2 |
| Resistenza all'abrasione | Mezzo |
| Colore standard | Nero |
| Certificazione | RoHS, REACH |
| Utensile da taglio | Lama o coltello caldo |
Specifiche
Numero di parte | ID (mm) | Larghezza di apertura (mm) | Larghezza del velcro (mm) | Imballaggio Lunghezza (m/roll) |
|
VTW-PVT-016-BK | Φ16 | 70 | 20 | 25 |
VTW-PVT-020-BK | Φ20 | 85 | 20 | 25 |
VTW-PVT-025-BK | Φ25 | 100 | 20 | 25 |
VTW-PVT-030-BK | Φ30 | 115 | 20 | 25 |
VTW-PVT-035-BK | Φ35 | 130 | 20 | 25 |
VTW-PVT-040-BK | Φ40 | 145 | 20 | 25 |
VTW-PVT-050-BK | Φ50 | 177 | 20 | 25 |
| VTW-PVT-060-BK | Φ60 | 210 | 20 | 25 |
| | | | 25 |
| | | | 25 |
| | | | 25 |
| Φ100 | | | 25 |
Applicazioni tipiche
Fasci di cavi e tubi per macchine
Contiene linee elettriche e tubi pneumatici, mantenendo accessibili i punti di manutenzione.
Interni del veicolo e vani per le attrezzature
Riduce gli sfregamenti e l'ingombro visivo intorno a sedili, pannelli e moduli ausiliari.
Apparecchiature mediche e di laboratorio
Consente di organizzare cavi e tubi di servizio laddove sia preferibile una superficie in tessuto morbido.
Mobili per ufficio e scrivanie regolabili in altezza
Consente di mantenere unite le linee di alimentazione e dati senza bisogno di un condotto rigido.
Installazioni temporanee e attrezzature a noleggio
Consente di aprire, riorganizzare e riutilizzare i pacchetti tra diverse distribuzioni.
Misurare la circonferenza combinata e il diametro esterno massimo di tutti i cavi e tubi flessibili, compresi i raccordi. Lasciare una sovrapposizione sufficiente per una chiusura sicura senza schiacciare i tubi flessibili. Identificare la temperatura, la pressione, il fluido, il rischio di perdite e i prodotti chimici per la pulizia del tubo flessibile; questo prodotto organizza e protegge le linee, ma non è un dispositivo di mantenimento della pressione o di contenimento delle perdite.
Possibilità di personalizzazione
• Larghezza di avvolgimento e sovrapposizione: configurabili per fasci di soli cavi, solo tubi flessibili o servizi misti.
• Costruzione tessile: il peso, la superficie e il colore del tessuto possono essere valutati in base alle esigenze del progetto.
• Ritagli e lunghezze di taglio: posizioni delle diramazioni e lunghezze di assemblaggio disponibili dopo la conferma del disegno.
• Identificazione e confezionamento: etichette stampate, codici a barre, kit e confezioni a marchio privato, previo accordo.
VTW-PVT offre esclusivamente organizzazione meccanica e protezione superficiale. La compatibilità con calore, oli, refrigeranti, detergenti o ambienti medicali deve essere verificata. I materiali standard non devono essere descritti come ignifughi, impermeabili, sterili, resistenti alla pressione o a tenuta di fluidi senza specifiche prove relative al prodotto.
• Ispezione del tessuto: vengono verificati l'uniformità della superficie, i difetti di tessitura e la presenza di contaminazioni.
• Allineamento della chiusura: vengono verificati la posizione del velcro e il suo continuo innesto.
• Verifica della vestibilità: vengono controllate le dimensioni rappresentative dei pacchetti per quanto riguarda la sovrapposizione e la flessibilità.
• Verifica dell'ordine: lunghezza, caratteristiche di taglio, etichette e imballaggio vengono confrontati con l'ordine.
01. Può avvolgere sia tubi flessibili che cavi elettrici?
Sì, quando temperatura, fluidi e movimento rientrano nei limiti del materiale confermati.
02. Il manicotto presenta perdite di liquido?
No. Si tratta di una pellicola protettiva che serve a organizzare e a proteggere dagli urti, non di un prodotto per il contenimento sigillato.
03. Perché scegliere una costruzione in tessuto anziché intrecciata?
La struttura tessile offre una copertura più ampia e opaca e una superficie continua più morbida.
Richiedi un campione o un preventivo
Invia le dimensioni del pacco, l'ambiente di installazione, la preferenza per la chiusura, la lunghezza finale, la quantità e la documentazione richiesta. MJ FLEX esaminerà la richiesta e consiglierà un campione o un preventivo adeguati.
