EN45545 Guaina per cavi in ​​rete intrecciata espandibile in PET ignifuga

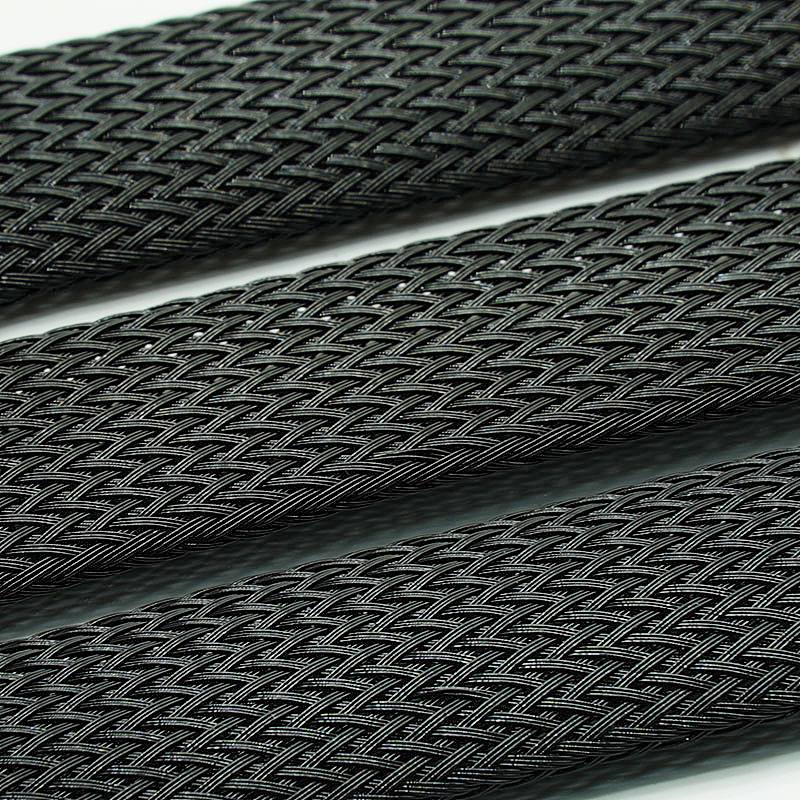

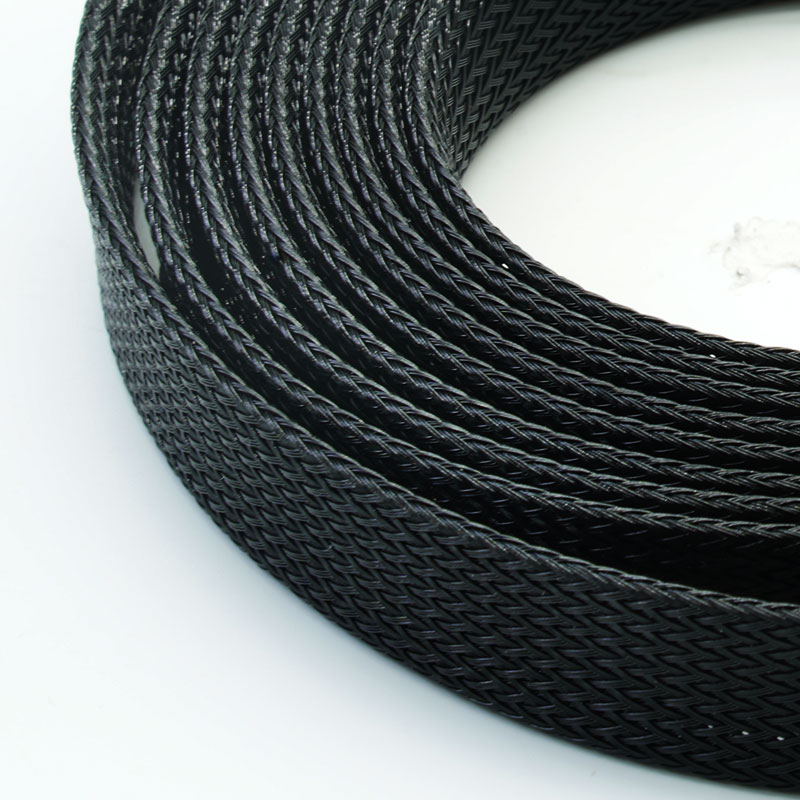

MJ FLEX BRS-PET-FR-EN45545 è una guaina in PET espandibile ignifuga sviluppata per il cablaggio ferroviario e le apparecchiature elettriche di bordo. La sua struttura è conforme alle norme EN 45545-2 R22 e R23 al livello di rischio HL3, mentre la treccia aperta si espande sui connettori e protegge i fasci di cavi dall'abrasione di routine. La copertura del report deve corrispondere alle dimensioni e alla struttura ordinate.

  • Materiale :

    PET Monofilament

  • Temperatura di lavoro :

    -40℃~ +150℃

  • Punto di fusione :

    240+(-)10℃

  • Infiammabilità :

    EN 45545-2 R22/R23 HL3

  • Colore standard :

    Black

  • Certificazione :

    RoHS, REACH, halogen free and applicable EN 45545-2 report

  • MOQ :

    1 Spool

  • Perché scegliere BRS-PET-FR-HL3?

    • Rispondere ai requisiti antincendio ferroviari

    Supporta i progetti che specificano le norme EN 45545-2 R22 e R23 HL3 per la costruzione di riferimento.

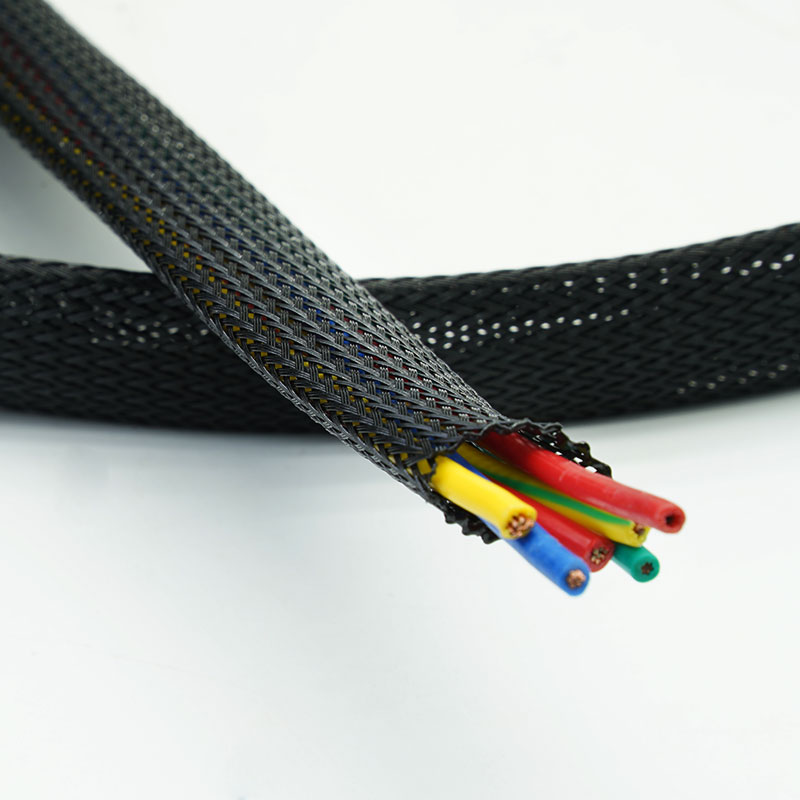

    • Proteggere i cablaggi terminati

    La treccia espandibile passa sopra i connettori senza bisogno di una guaina divisa.

    • Ridurre l'incertezza del back

    I documenti di prova possono essere confrontati con la costruzione proposta prima della conferma dell'ordine.

    • Combina conformità e protezione dei cavi

    Offre resistenza alla fiamma, protezione dall'abrasione e un instradamento ordinato in un'unica guaina leggera.



    Caratteristiche principali

    1. EN 45545-2 R22 e R23 HL3
    La costruzione di riferimento supporta i rigorosi requisiti di pericolosità ferroviaria.
    2. Monofilamento in PET ignifugo
    Offre un equilibrio tra il controllo della fiamma e la praticità di una imbracatura di sicurezza.

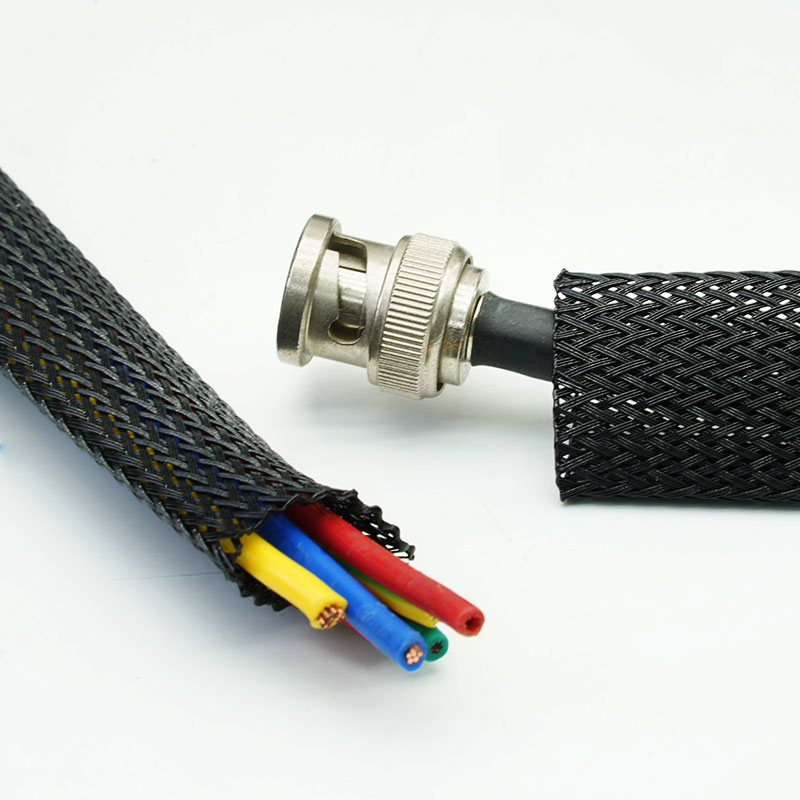

    3. Connettore passante espandibile
    Consente l'alloggiamento di terminali e di diametri variabili dei fasci di cavi.
    4. Treccia aperta resistente all'abrasione
    Contribuisce a ridurre l'usura del rivestimento in armadi, veicoli e moduli di apparecchiature.
    5. Copertura flessibile e leggera
    Percorsi che aggirano le curve senza l'ingombro di condotti rigidi.
    6. Tagliabile con coltello caldo
    Consente di sigillare le estremità per un montaggio più pulito.
    7. Supporto documentale
    Le relazioni e le dichiarazioni sui materiali pertinenti sono disponibili per la consultazione.



    Dati tecnici

    MaterialeMonofilamento in PET ignifugo
    CostruzioneTreccia espandibile
    Temperatura di lavoroda -40 °C a +150 °C
    Punto di fusione240±10°C
    InfiammabilitàEN 45545-2 R22/R23 HL3
    Resistenza all'abrasioneMezzo
    Spessore della parete0,65 ± 0,05 mm
    Colore standardNero; altri colori disponibili su richiesta.
    CertificazioneConforme alle normative RoHS, REACH, privo di alogeni e conforme alla norma EN 45545-2.
    Senza alogeniSÌ
    Resistente ai raggi UVSÌ
    Utensile da tagliocoltello caldo

    Specifiche
    Numero di parte
    Larghezza piatta (L)
    Campo di estensione esteso (mm)
    Parete
    Spessore
    (mm)
    Imballaggio
    Lunghezza
    (m/bobina)
    Pollice
    mm
    Min.(I)
    Max.(O)
    BRS-PET-003-BK-FR-HL3
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-HL3
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-HL3
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-HL3
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-HL3
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-HL3
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-HL3
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-HL3
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-HL3
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-HL3
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-HL3
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-HL3
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-HL3
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-HL3
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-HL3
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-HL3
    4”
    		10080150
    0,65±0,05
    		50
    ● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.

    Applicazioni tipiche
    Interni di materiale rotabile
    Protegge il cablaggio delle aree passeggeri, soddisfacendo al contempo i requisiti antincendio specifici del settore ferroviario.
    Cabine di guida e pannelli di controllo
    Organizza il cablaggio di segnale e di controllo in spazi elettrici ristretti.
    Sistemi di porte, illuminazione e climatizzazione
    Riduce l'abrasione sui cablaggi mobili o di servizio che passano attraverso le apparecchiature di bordo.
    Armadi elettrici ferroviari
    Separa e protegge i fasci di cavi di alimentazione, comunicazione e ausiliari.
    attrezzature per infrastrutture ferroviarie
    Garantisce la protezione dei cavi nelle apparecchiature a bordo binario o in stazione quando le specifiche di progetto richiedono il test di riferimento.



    Come selezionare

    Confermare i requisiti richiesti, il livello di rischio, il diametro del fascio, il connettore più grande, la temperatura di esercizio e il luogo di installazione. La norma EN 45545-2 non è intercambiabile con VW-1, UL 94 V-0, ECE R118 o FMVSS 302. Richiedere la corrispondenza del rapporto prima dell'approvazione del progetto.



    Possibilità di personalizzazione

    • Diametro ed espansione - Abbinato al fascio di cavi e al connettore passante.

    • Tagliare lunghezze - Pezzi tagliati con lama a caldo con tolleranza concordata.

    • Identificazione - Etichette di riferimento per progetti, lotti e report.

    • Confezione - Lunghezza del rotolo personalizzata, cartoni ed etichette personalizzate.



    Test e conformità

    La costruzione di riferimento è conforme alle norme EN 45545-2 R22 e R23 a livello HL3. Questa dichiarazione si applica solo al materiale e alla costruzione testati; non certifica l'intero cablaggio o il veicolo. La documentazione relativa alle normative RoHS, REACH e all'assenza di alogeni può essere fornita ove applicabile.

    Garanzia di qualità

    • Materia prima FR controllata - Il PET ignifugo approvato viene verificato prima dell'uso.

    • Ispezione della treccia - Vengono monitorati il ​​diametro, la copertura e i filamenti rotti.

    • Tracciabilità - I materiali e i lotti di produzione vengono conservati per la tracciabilità degli ordini.

    • Verifica dei documenti - Le relazioni e le dichiarazioni vengono verificate rispetto alla costruzione fornita.



    Garanzia di qualità e fornitura

    La fornitura seriale può essere controllata tramite codici articolo approvati, identificazione del lotto, ispezione dimensionale, etichettatura delle bobine, conservazione dei registri di produzione e notifica concordata delle modifiche. Le modifiche alla formulazione del materiale, al filamento, alla struttura della treccia, al colore, ai processi critici o al sito di produzione devono essere esaminate prima dell'implementazione, qualora possano influire sulla documentazione ferroviaria approvata.

    Domande frequenti

    01. Tutte le dimensioni sono compatibili con HL3?
    La copertura del rapporto deve essere confermata per le dimensioni e la tipologia di costruzione richieste.
    02. La norma EN 45545 è equivalente alla VW-1?
    No. Utilizzano metodi di prova e criteri di accettazione diversi.
    03. Può passare attraverso i connettori?
    Sì, entro il suo intervallo di espansione previsto.
    04. Sono disponibili i report?
    I relativi report possono essere forniti dopo la conferma dei lavori di costruzione.



    Richiedi un campione o un preventivo

    Comunicaci il diametro del fascio, il connettore più grande, l'ambiente operativo, lo standard di prova richiesto, le esigenze di taglio o confezionamento e la quantità stimata. MJ FLEX ti consiglierà una configurazione adeguata e provvederà a fornirti un campione o un preventivo.
