Perché scegliere la guaina avvolgente STW-PET?
1. Installare senza scollegare i cavi

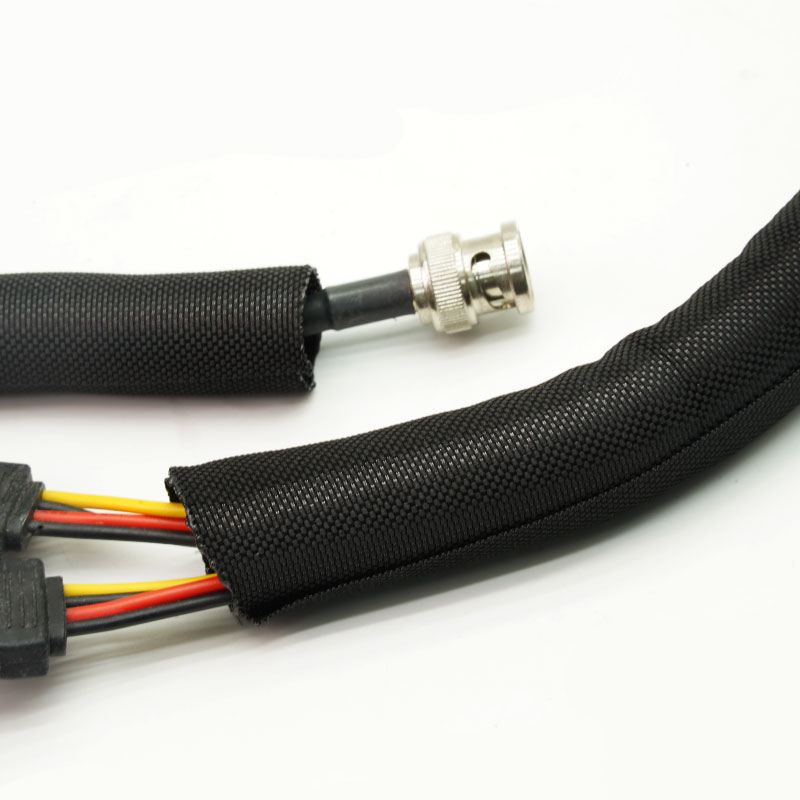

La struttura con ingresso laterale avvolge i cablaggi, i connettori e i punti di derivazione già assemblati.
2. Semplificare l'ispezione e la manutenzione
I cavi rimangono accessibili riaprendo la guaina anziché rimuovere un tubo chiuso.
3. Controllare i fasci di cavi irregolari
La sovrapposizione auto-chiudente segue le variazioni del diametro del fascio e contribuisce a trattenere i fili allentati.
4. Proteggere le superfici finite circostanti
Il rivestimento esterno in tessuto intrecciato offre una superficie di contatto più morbida rispetto a molti condotti protettivi rigidi.
Caratteristiche principali

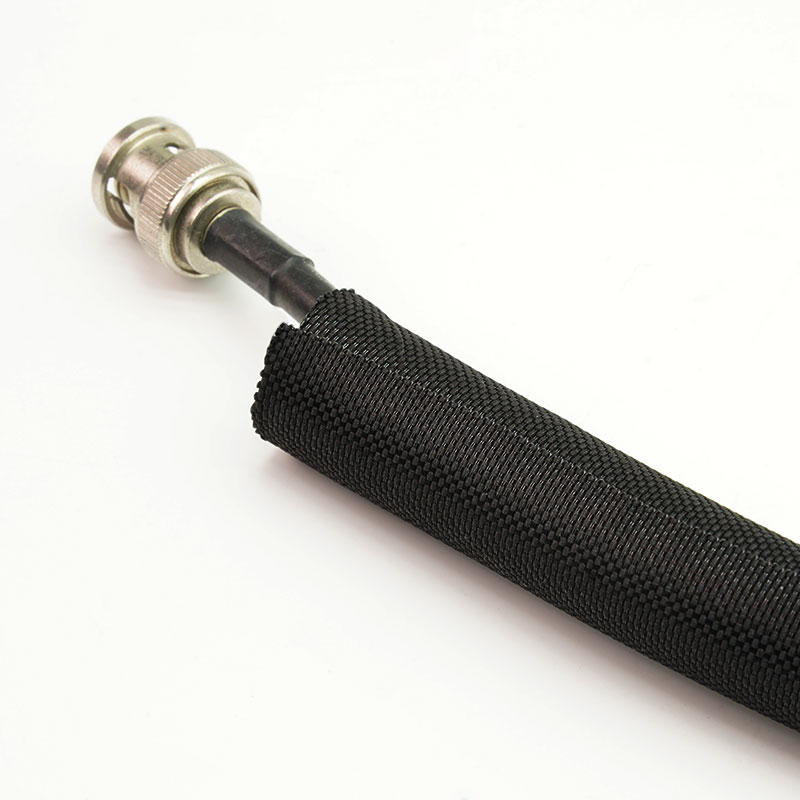

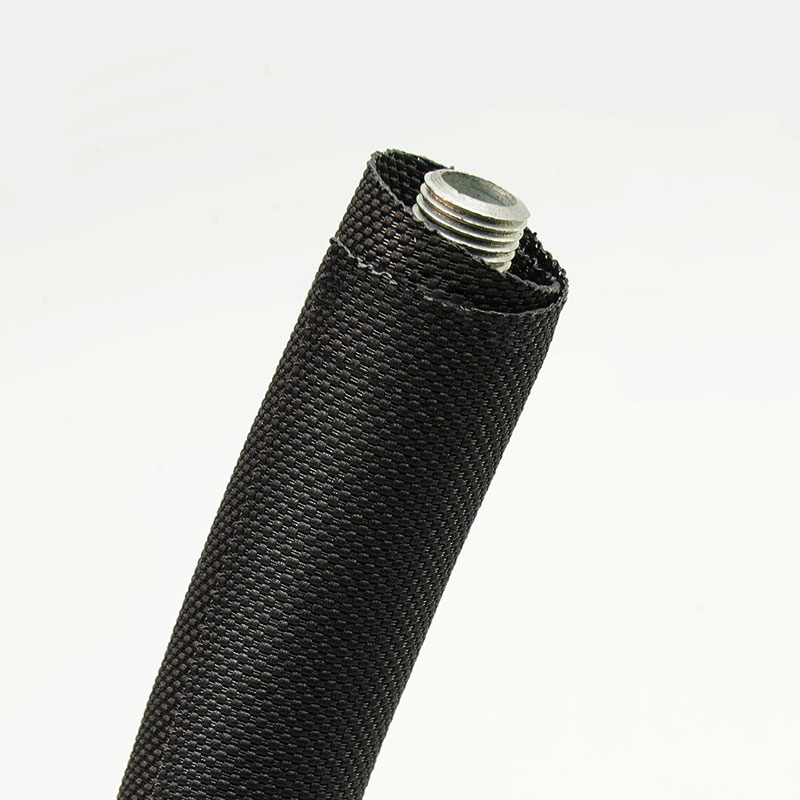

1. Design avvolgente con chiusura automatica
Si apre per l'accesso laterale e si richiude attorno al fascio di cavi installato.

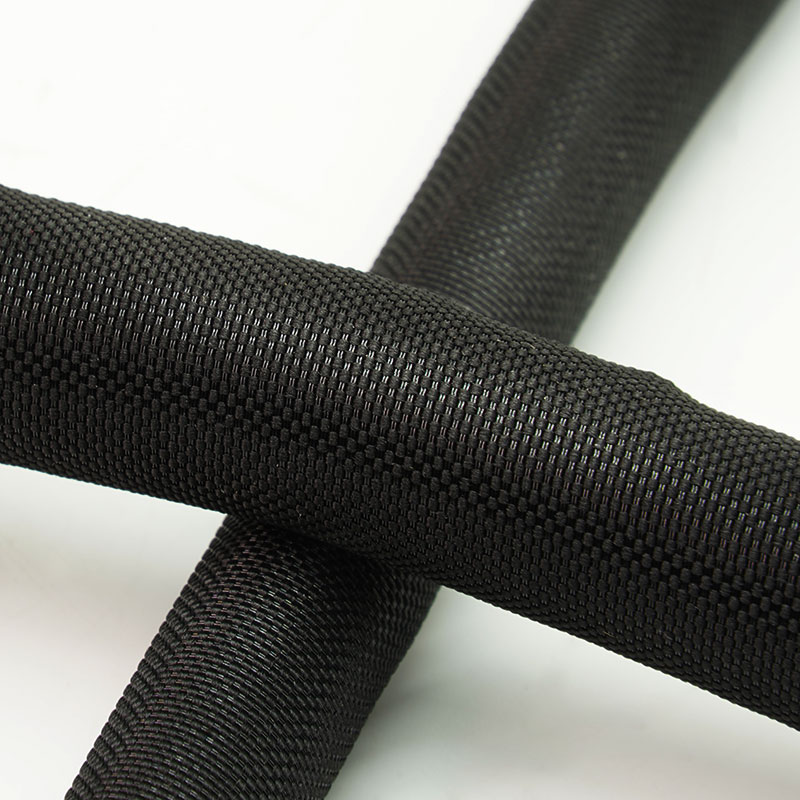

2. Struttura in poliestere intrecciato
Offre una protezione tessile flessibile per il passaggio quotidiano dei cavi.
3. Installazione adatta anche a interventi di ammodernamento.
Compatibile con cablaggi precablati senza necessità di rimuovere il connettore.
4. Superficie resistente all'abrasione
Contribuisce a ridurre l'usura della giacca causata dal contatto con pannelli e attrezzature.
5. Prestazioni di flessione flessibili
Segue percorsi curvilinei e profili di fascio irregolari.
6. Facile accesso ai cavi
Fornisce supporto per la manutenzione, le diramazioni e l'aggiunta di cavi.
7. Opzioni di fornitura personalizzate
Disponibile in formati, lunghezze e confezioni specifici per ogni progetto.
| Materiale | Multifilamento+monofilo in PET |
| Costruzione | Pellicola a strappo autochiudente |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | da -40 °C a +125 °C |
| Punto di fusione | 240±10°C |
| Infiammabilità | UL94 V2 |
| Resistenza all'abrasione | Fare riferimento alla norma ISO 6722 |
| Resistenza all'invecchiamento | Fare riferimento alla norma ISO 6722 |
| Resistenza ai liquidi | Fare riferimento a GMW14327 |
| Colore standard | Nero |
| Certificazione | Conforme alle normative RoHS e REACH, privo di alogeni. |
| Senza alogeni | SÌ |
| Resistente ai raggi UV | SÌ |
| Utensile da taglio | Lama o coltello caldo |
Specifiche
Numero di parte | Dimensione nominale (mm) | Larghezza di apertura
(mm) | Intervallo di diametro del fascio (mm) | Imballaggio Lunghezza (m/bobina) |
Min | Massimo |
STW-PET-003-BK | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selezionare la dimensione in base al diametro effettivo del fascio e assicurarsi che vi sia una sovrapposizione di almeno il 35% dopo l'installazione.
Applicazioni tipiche
Cablaggi interni per autoveicoli
Protegge il cablaggio dietro cruscotti, portiere e sedili, consentendo al contempo un montaggio rapido e una successiva manutenzione.
Macchinari industriali
Organizza i cavi dei sensori e dei comandi laddove i connettori sono già installati.
Robotica e automazione
Contiene gruppi di cavi flessibili lungo i percorsi di apparecchiature mobili o che necessitano di frequente manutenzione.
Armadi elettrici
Consente di collegare più fili e di mantenere accessibili i punti di derivazione durante la risoluzione dei problemi.
Elettrodomestici e apparecchiature elettroniche
Protegge i conduttori interni dallo sfregamento contro gli alloggiamenti e i bordi della lamiera.
Misurare il fascio nei suoi punti più stretti e più larghi, comprese le ramificazioni e i connettori. Scegliere una dimensione nominale che si chiuda con una sovrapposizione adeguata lungo tutto il percorso. Indicare la fonte di abrasione, la frequenza di piegatura, la temperatura, i fluidi e il metodo di installazione in modo che la struttura del manicotto possa essere verificata.
Possibilità di personalizzazione
• Diametro e sovrapposizione - Corrispondente al fascio installato e alla variazione di diametro prevista.
• Tagliare lunghezze - Componenti preparati per l'assemblaggio del cablaggio lato linea.
• Colore e identificazione - Colori speciali o etichette di progetto soggetti a verifica del materiale e del quantitativo minimo d'ordine (MOQ).
• Confezione - Rotoli, sacchetti, kit, codici a barre ed etichette personalizzate.
Il PET standard STW è destinato all'organizzazione generale dei cavi e alla protezione dall'abrasione. Per i materiali certificati potrebbero essere disponibili documenti relativi alle normative RoHS, REACH e all'assenza di alogeni. Non applicare a questa versione le certificazioni UL 94 V-0, VW-1, EN 45545 o UV; selezionare il grado di prova corrispondente quando necessario.
• Controllo del materiale in entrata - Vengono verificati l'identità del filato, il colore e le condizioni della superficie.
• Ispezione della chiusura e della sovrapposizione - L'avvolgimento viene controllato su diametri di fasci rappresentativi.
• Controllo della superficie tessuta - Vengono monitorati eventuali spazi vuoti, fili rotti, contaminazioni e difetti dei bordi.
• Verifica della lunghezza e dell'imballaggio - Prima della spedizione, vengono controllati la lunghezza del rotolo o del taglio, le etichette e la quantità.
01. È possibile installarlo sopra un cablaggio già assemblato?
Sì. La struttura a scomparti si apre lateralmente e non richiede la rimozione del connettore.
02. La manica resterà chiusa?
È progettato per chiudersi automaticamente se dimensionato correttamente e con una sovrapposizione sufficiente.
03. È possibile che i cavi si diramano attraverso la guaina?
Sì. L'involucro può essere aperto localmente per le diramazioni e l'accesso ai servizi.
Richiedi un campione o un preventivo
Inviaci la gamma di prodotti, l'ambiente di installazione, lo standard richiesto, la lunghezza di taglio e la quantità. MJ FLEX ti consiglierà una soluzione costruttiva adeguata e provvederà a fornirti un campione o un preventivo.
