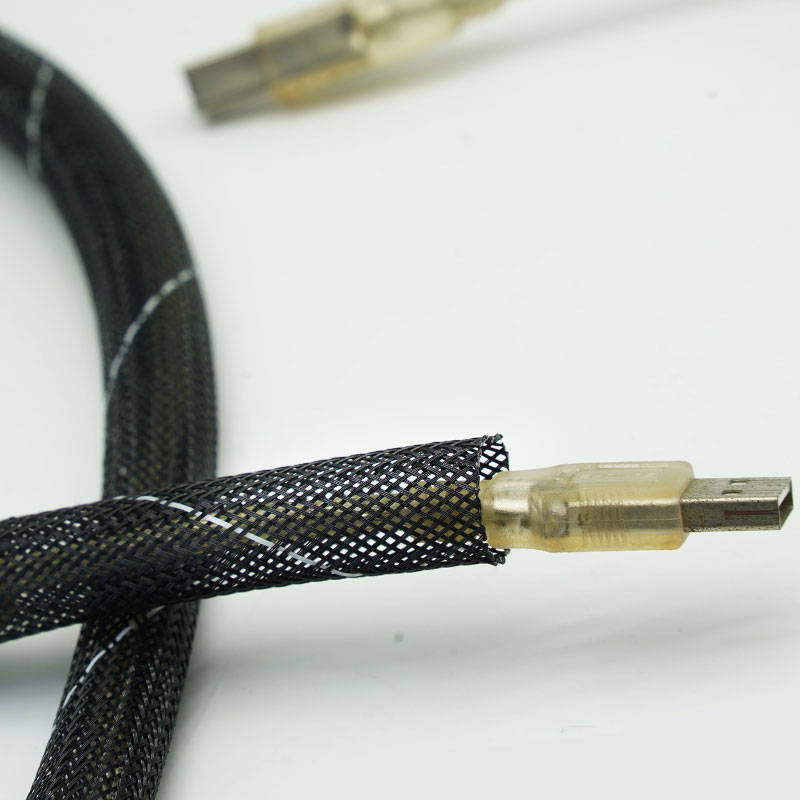

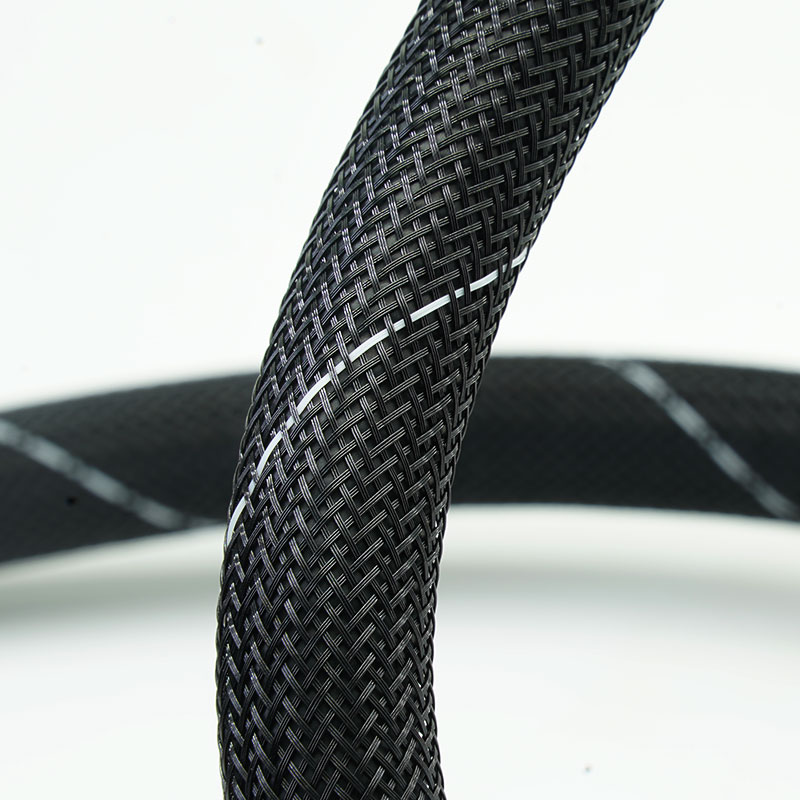

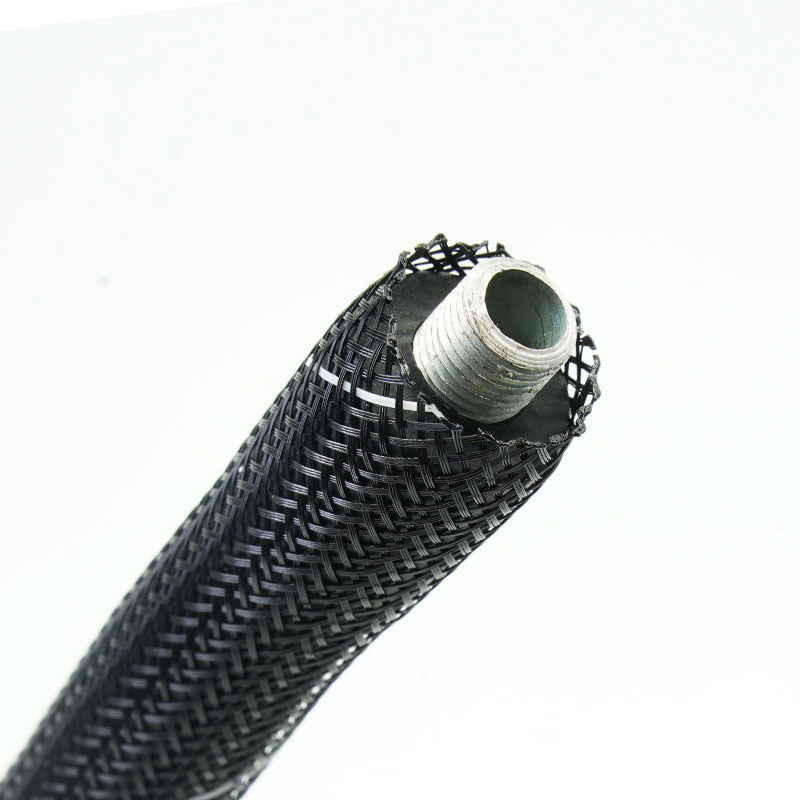

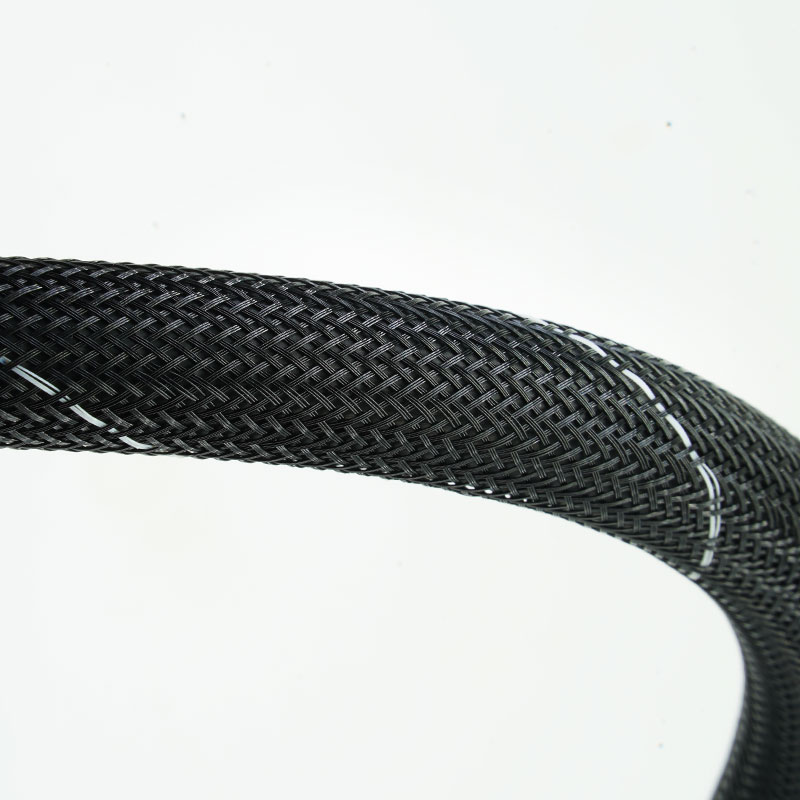

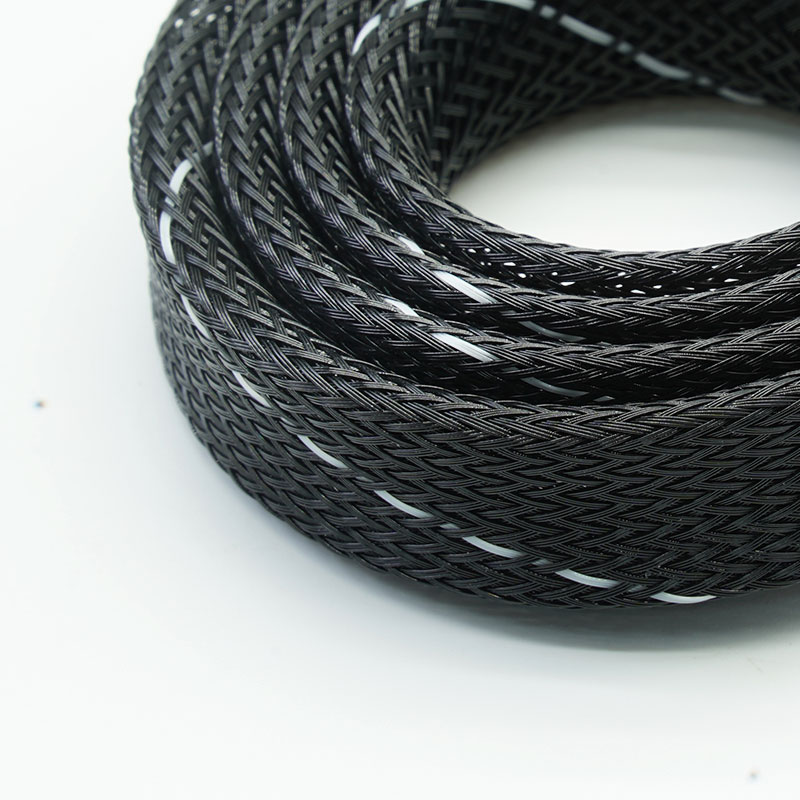

Guaina in filo metallico intrecciato espandibile in PET ignifugo

MJ FLEX BRS-PET-FR è una guaina intrecciata espandibile in PET per cablaggi con specifiche di resistenza alla fiamma VW-1. Combina una struttura in PET ignifugo con passaggio per connettori, protezione dall'abrasione e instradamento flessibile per apparecchiature elettriche, armadi e cablaggi industriali in generale. Il rapporto applicabile deve essere esaminato in base alla costruzione ordinata.

  • Materiale :

    PET Monofilament

  • Temperatura di lavoro :

    -40℃~ +150℃

  • Punto di fusione :

    240+(-)10℃

  • Infiammabilità :

    VW-1

  • Colore standard :

    Black

  • Certificazione :

    Rohs,Reach,Halogen Free,CSA

  • MOQ :

    1 Spool

  • Perché scegliere BRS-PET-FR?

    • Soddisfa le specifiche VW-1

    Offre un'opzione specifica in termini di prestazioni antincendio, anziché basarsi su una generica dichiarazione di resistenza alla fiamma.

    •Proteggere i cavi dall'usura quotidiana

    La treccia funge da barriera sacrificale tra le guaine dei cavi e le superfici circostanti.

    • Installazione su terminali esistenti

    I supporti di espansione consentono l'assemblaggio sopra i connettori e i fasci di cavi irregolari.

    • Semplificare l'approvazione tecnica

    La selezione dei prodotti e della documentazione può essere concordata prima della richiesta di preventivo.



    Caratteristiche principali

    1. Prestazioni della fiamma VW-1
    La struttura di riferimento è progettata per soddisfare i requisiti specificati in materia di fiamma verticale.
    2. Filato in PET ignifugo
    Unisce robustezza e praticità a un comportamento controllato della fiamma.
    3. Struttura intrecciata espandibile
    Adatto a diversi diametri di fascio e profili di connettore.
    4. Protezione flessibile contro l'abrasione
    Contribuisce a ridurre i danni da sfregamento nelle apparecchiature e negli involucri.
    5. Struttura aperta e leggera
    Mantiene la flessibilità ed evita ingombri inutili.
    6. Estremità tagliate termosaldabili
    Il taglio con lama calda aiuta a controllare lo sfilacciamento.
    7. Supporto per la documentazione di conformità
    È possibile consultare i relativi rapporti e dichiarazioni prima di effettuare l'ordine.



    Dati tecnici

    MaterialePET ignifugo
    CostruzioneTreccia espandibile
    Temperatura di lavoroda -40 °C a +150 °C
    Punto di fusione240±10°C
    InfiammabilitàVW-1
    Resistenza all'abrasioneMezzo
    Spessore della parete0,65 ± 0,05 mm
    Colore standardNero
    CertificazioneRoHS, REACH, Senza alogeni, VW-1, FMVSS302, CSA
    Senza alogeniSÌ
    Resistente ai raggi UVSÌ
    Utensile da tagliocoltello caldo

    Specifiche
    Numero di parte
    Larghezza piatta (L)
    Campo di estensione esteso (mm)
    Parete
    Spessore
    (mm)
    Imballaggio
    Lunghezza
    (m/bobina)
    Pollice
    mm
    Min.(I)
    Max.(O)
    BRS-PET-003-BK-FR
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR
    4”
    		10080150
    0,65±0,05
    		50
    ● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.

    Applicazioni tipiche
    Quadri di controllo industriali
    Organizza il cablaggio interno rispettando uno specifico requisito del modello VW-1.
    Apparecchiature elettriche ed elettroniche
    Protegge i cavi di alimentazione, di segnale e di comunicazione dall'abrasione di routine.
    Apparecchi e strumenti
    Raggruppa i cablaggi interni laddove è richiesto un rivestimento ignifugo.
    Apparecchiature di automazione
    Protegge il cablaggio dei sensori e dei comandi instradato attorno a telai e moduli.
    Apparecchiature di ricarica e alimentazione
    Copre i fasci di cavi ausiliari all'interno di quadri elettrici, previa revisione a livello di sistema.

    Come selezionare

    Specificare il fascio di cavi, la dimensione del connettore, l'ambiente operativo e l'esatto test di infiammabilità richiesto. Il test VW-1 non deve essere sostituito con i test di infiammabilità UL 94 V-0, EN 45545-2 o i test di infiammabilità per autoveicoli. Verificare la documentazione relativa alla dimensione selezionata prima dell'approvazione.
    Possibilità di personalizzazione



    Possibilità di personalizzazione

    • Diametro nominale - Dimensionato sia per il connettore che per il fascio di cavi installato.

    • Copertura a treccia - Revisionato entro i limiti di costruzione approvati.

    • servizio a lunghezza ridotta - Componenti preparati per l'assemblaggio ripetibile del cablaggio.

    • Etichette e imballaggi - Etichette private, codici lotto e lunghezze di rotolo personalizzate.



    Test e conformità

    Le prestazioni VW-1 si riferiscono alla costruzione testata di riferimento. Non costituiscono una certificazione generale del cablaggio o dell'apparecchiatura finita e non sono equivalenti alla norma UL 94 V-0. Per i materiali certificati, possono essere forniti i documenti relativi alle normative RoHS, REACH e all'assenza di alogeni.



    Garanzia di qualità

    • Controllo dei materiali approvati - La produzione utilizza la formulazione PET ignifuga definita.

    • Monitoraggio in corso di processo - Vengono controllati il ​​modello di intreccio, il diametro e la copertura.

    • Controllo di lunghezza e aspetto - I rotoli vengono controllati per lunghezza, estremità e difetti.

    • Revisione del documento di rilascio - Le etichette e i documenti di conformità richiesti vengono controllati prima della spedizione.

    Domande frequenti

    01. La norma VW-1 corrisponde alla UL 94 V-0?
    No. Si tratta di classificazioni diverse per la prova di infiammabilità.
    02. È possibile fornire la guaina pretagliata?
    Sì, con tolleranze e finiture finali concordate.
    03. Il nero è il colore standard?
    Sì; per gli altri colori è necessaria una verifica dei materiali e della copertura di prova.
    04. Potete fornirci un rapporto di prova?
    La documentazione pertinente potrà essere fornita dopo la conferma del progetto richiesto.



    Richiedi un campione o un preventivo

    Comunicaci il diametro del fascio, il connettore più grande, l'ambiente operativo, lo standard di prova richiesto, le esigenze di taglio o confezionamento e la quantità stimata. MJ FLEX ti consiglierà una configurazione adeguata e provvederà a fornirti un campione o un preventivo.
