• Proteggere i cavi in prossimità di fonti di calore e fiamme.
Le prestazioni termiche della fibra meta-aramidica non dipendono esclusivamente da un rivestimento superficiale.

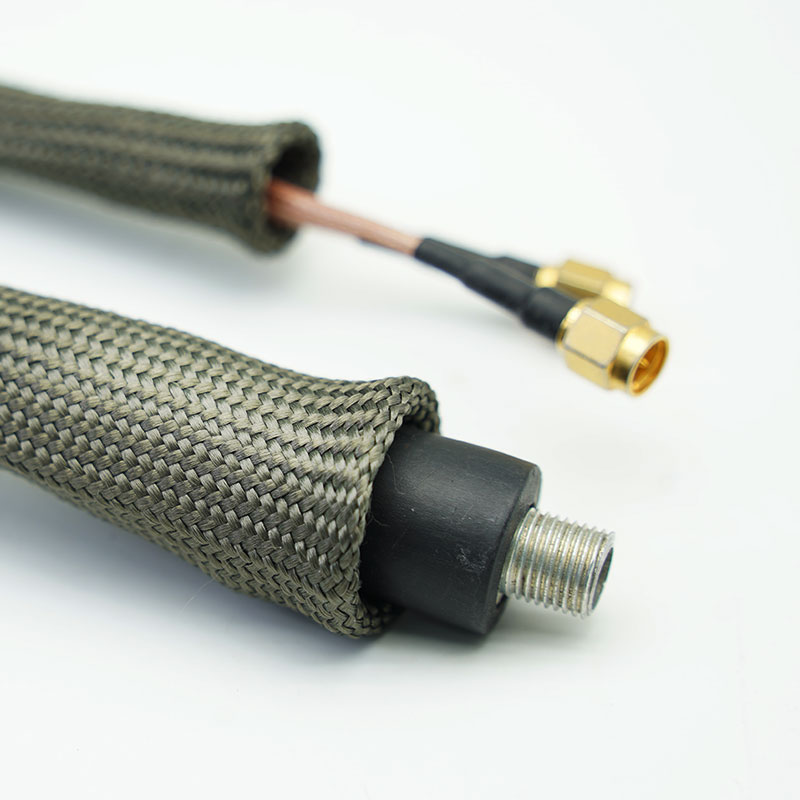

•Affidabilità delle apparecchiature elettriche a supporto
Il tessuto non conduttivo garantisce l'isolamento attorno a cavi e componenti.
• Ridurre i problemi di fusione e gocciolamento
La fibra aramidica si comporta in modo diverso dai comuni materiali termoplastici lavorabili per fusione quando sottoposta a calore.

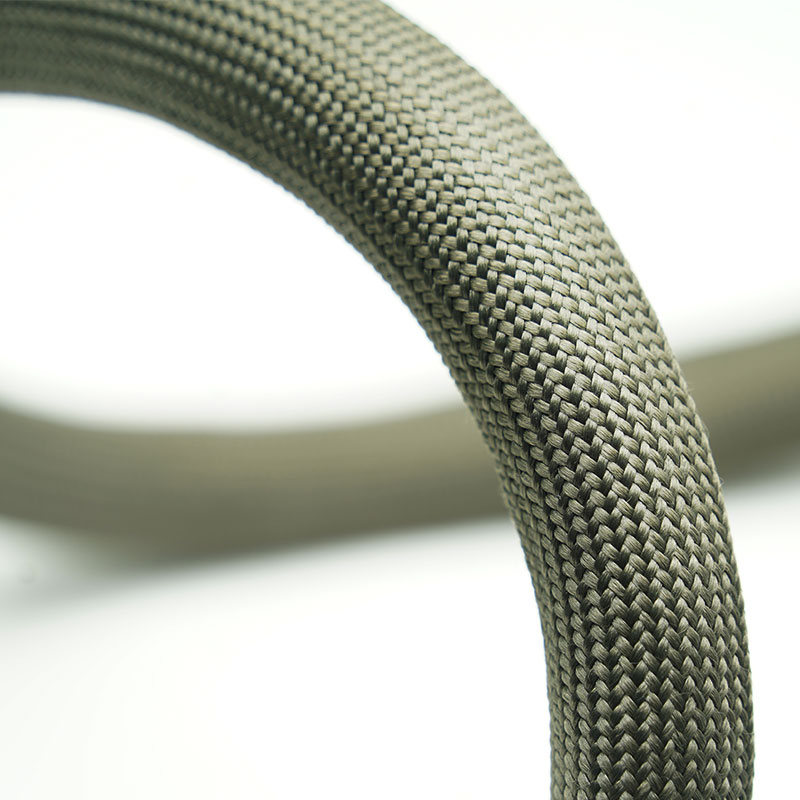

•Mantenere un percorso flessibile e morbido
La treccia tessile segue le curve delle cinghie e i contorni delle attrezzature.
Caratteristiche principali
1. Struttura in fibra meta-aramidica
Offre caratteristiche intrinseche di resistenza termica e alla fiamma.

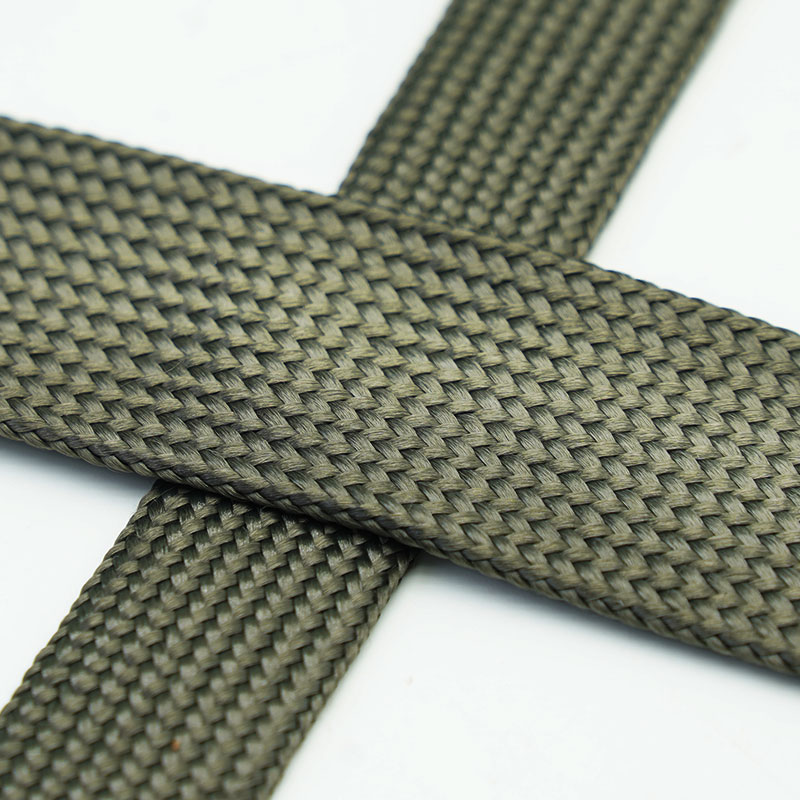

2. Treccia tessile flessibile
Si adatta ai percorsi curvi dei cavi.
3. Supporto per l'isolamento elettrico
Un filato non metallico separa i fili dalle strutture vicine.
4. Protezione dall'abrasione
Contribuisce a ridurre l'usura della giacca dovuta al contatto.
5. Copertura leggera
Protegge i cablaggi senza bisogno di tubi rigidi.
6. Compatibilità con oli e fluidi
Idoneo a numerosi ambienti di utilizzo dopo un'attenta valutazione.
7. Opzioni di personalizzazione della custodia
È possibile valutare dimensioni, densità, colore, lunghezza e imballaggio.
| Materiale | Fibra meta-aramide |
| Costruzione | Manicotto intrecciato in tessuto |
| Temperatura di lavoro | da -196 °C a +350 °C |
| Punto di fusione | Non sciogliersi |
| Colore standard | Verde militare |
| Utensile da taglio | Forbici industriali |

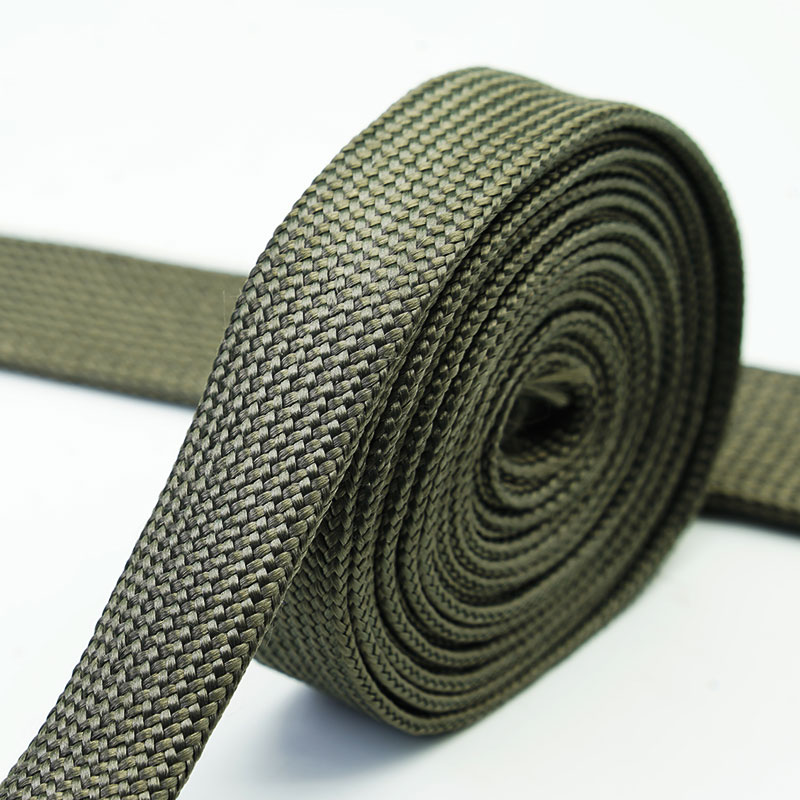

| Fornitura | Rotoli o pezzi tagliati |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
BRS-NM-003-AG | 1/8” | 3 | 1 | 4 | 500 |
BRS-NM-006-AG | 1/4” | 6 | 5 | 8 | 500 |
BRS-NM-008-AG | 5/16” | 8 | 6 | 10 | 350 |
BRS-NM-010-AG | 3/8” | 10 | 7 | 13 | 350 |
BRS-NM-012-AG | 1/2” | 12 | 8 | 16 | 300 |
BRS-NM-015-AG | 5/8” | 15 | 10 | 20 | 250 |
BRS-NM-020AG | 3/4” | 20 | 14 | 26 | 200 |
| 1” | 25 | 18 | 33 | 200 |
| 1-1/4" | 30 | 20 | 39 | 150 |
| 1-1/2" | 40 | 30 | 52 | 150 |
| BRS-NM-050-AG | 2" | 50 | 40 | 65 | 150 |
Applicazioni tipiche
Motori, generatori e trasformatori
Protegge i conduttori in prossimità degli avvolgimenti e dei componenti elettrici caldi.
Cablaggi aerospaziali
Offre un sistema di organizzazione dei cavi leggero e resistente al calore.
attrezzature ferroviarie e veicoli
Protegge il cablaggio in prossimità di zone ad alta temperatura soggette ai requisiti antincendio del progetto.
Forni e riscaldatori industriali
Copre i cablaggi dei sensori e dei comandi in presenza di temperature elevate.
Attrezzature di emergenza e sicurezza
Garantisce la protezione dei cavi laddove la resistenza intrinseca alla fiamma sia un valore aggiunto.
Fornire i dati relativi a temperatura continua e di picco, standard di fiamma o fumo, ambiente di tensione, abrasione, fluidi, movimento e approvazioni richieste. Non applicare direttamente le valutazioni dell'isolamento in carta o i dati generici del Nomex a una guaina intrecciata; verificare il grado del filato e la costruzione finale.
Opzioni di personalizzazione
Diametro e copertura: corrispondenti al fascio di cavi installato.
Densità del filato e della treccia: selezionata per flessibilità e protezione.
Tagliare lunghezze ed estremità - Pezzi preparati con controllo dello sfilacciamento concordato.
Imballaggi tracciabili: disponibili etichette per lotto, progetto e private.
Nomex è un marchio registrato; utilizzare il nome solo per fibre di marca verificate. In caso contrario, utilizzare una guaina intrecciata in meta-aramide. Le dichiarazioni relative a UL 94, settore aerospaziale, ferroviario, fumo/tossicità e temperatura sono specifiche per il settore di costruzione e richiedono la presentazione di rapporti di prova a supporto.
Controllo della qualità della fibra: viene verificata l'identità del filato di meta-aramide.
Qualità della treccia: vengono ispezionati la copertura, i danni al filato e la presenza di contaminazioni.
Controllo dimensionale: vengono confermate taglia, vestibilità e lunghezza.
Rilascio documentato: etichette, tracciabilità e file richiesti vengono abbinati.
01. Il Nomex è la stessa cosa del Kevlar?
No. Il Nomex è un meta-aramide progettato per prestazioni termiche e di resistenza alla fiamma; il Kevlar è un para-aramide progettato per resistenza meccanica e al taglio.
02. Si scioglie come il PET?
Il meta-aramide non si comporta come il comune poliestere lavorabile per fusione, ma è necessario confermare l'esatta risposta al calore.
03. Tutte le guaine in Nomex sono conformi alla norma UL 94 V-0?
No. Per una valutazione è necessaria la documentazione di prova relativa alla costruzione finale esatta.
Richiedi un campione o un preventivo
Inviate la gamma di prodotti, l'ambiente operativo, le prestazioni richieste, la lunghezza di taglio, la quantità e la documentazione. MJ FLEX vi consiglierà una soluzione costruttiva adeguata e provvederà a fornirvi un campione o un preventivo.
