Perché scegliere la guaina di schermatura con chiusura a strappo ZEM-PZP?
• Cavi schermati lunghi e sicuri
La cerniera garantisce una chiusura meccanica continua che impedisce aperture accidentali durante l'utilizzo.
• Aggiornare il cablaggio esistente
L'installazione con ingresso laterale aggiunge uno strato di schermatura senza rimuovere i connettori o ricostruire il cablaggio.
• Manutenzione programmata rapida
I tecnici possono aprire la cerniera della guaina lungo il percorso e richiuderla al termine dell'intervento.
• Allineamento della chiusura di controllo
Un percorso di avvolgimento ben definito aiuta a mantenere una geometria di avvolgimento ripetibile lungo i cavi, sia in linea retta che in curva.
Caratteristiche principali

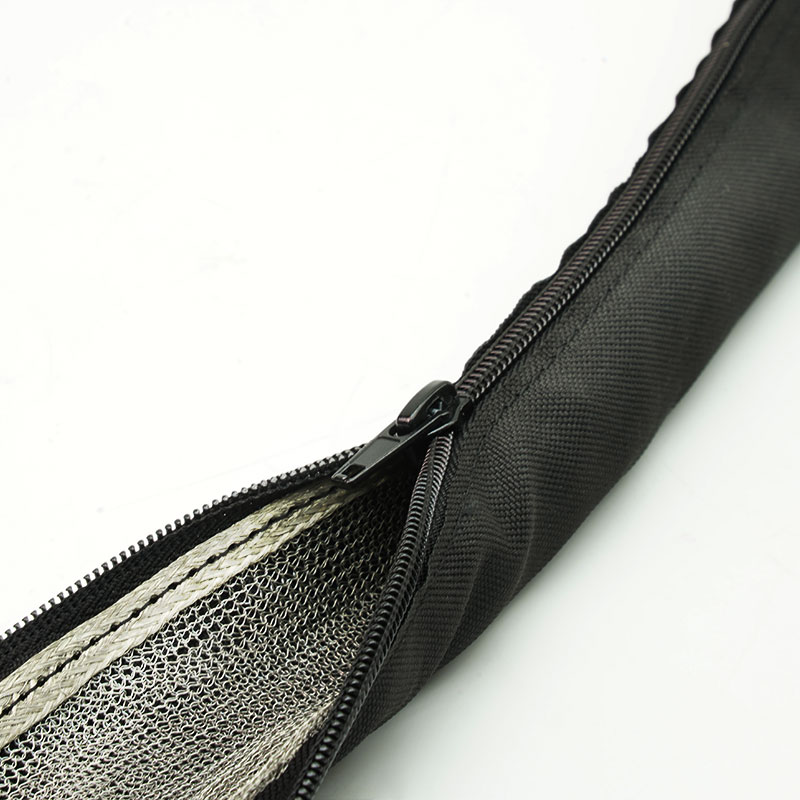

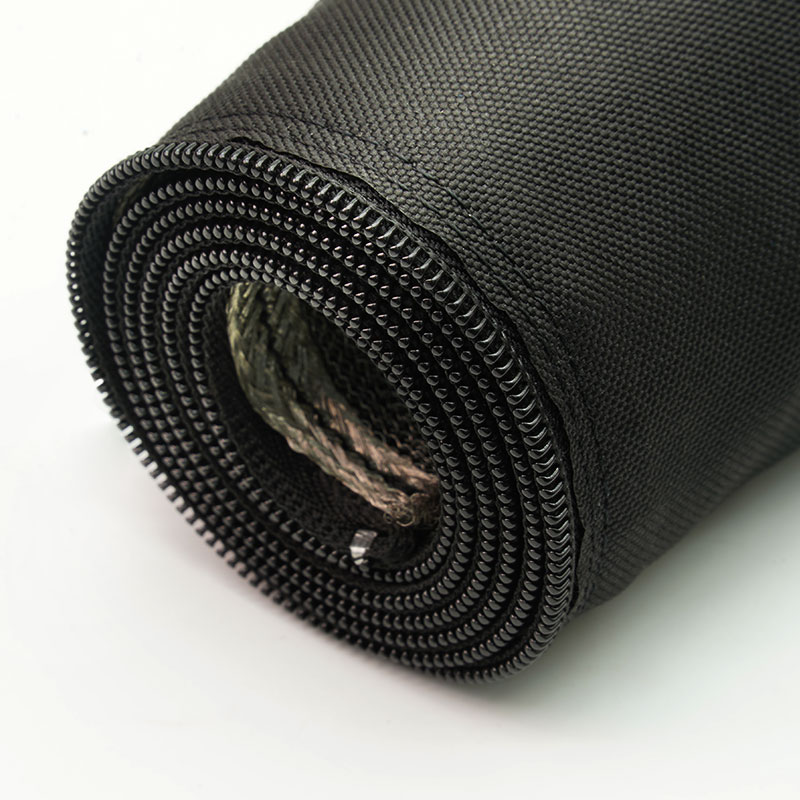

1. Chiusura con cerniera a tutta lunghezza
Garantisce un'apertura e una chiusura precise e ripetibili.

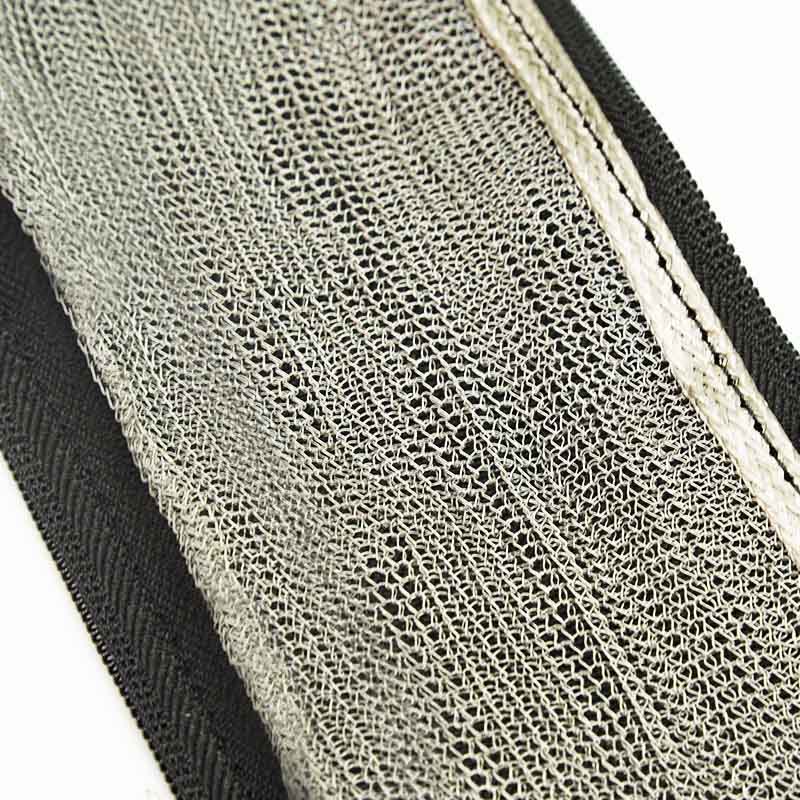

2. Strato di schermatura conduttiva integrato
Garantisce il controllo delle interferenze elettromagnetiche (EMI) e radiofrequenze (RFI) se correttamente messo a terra.

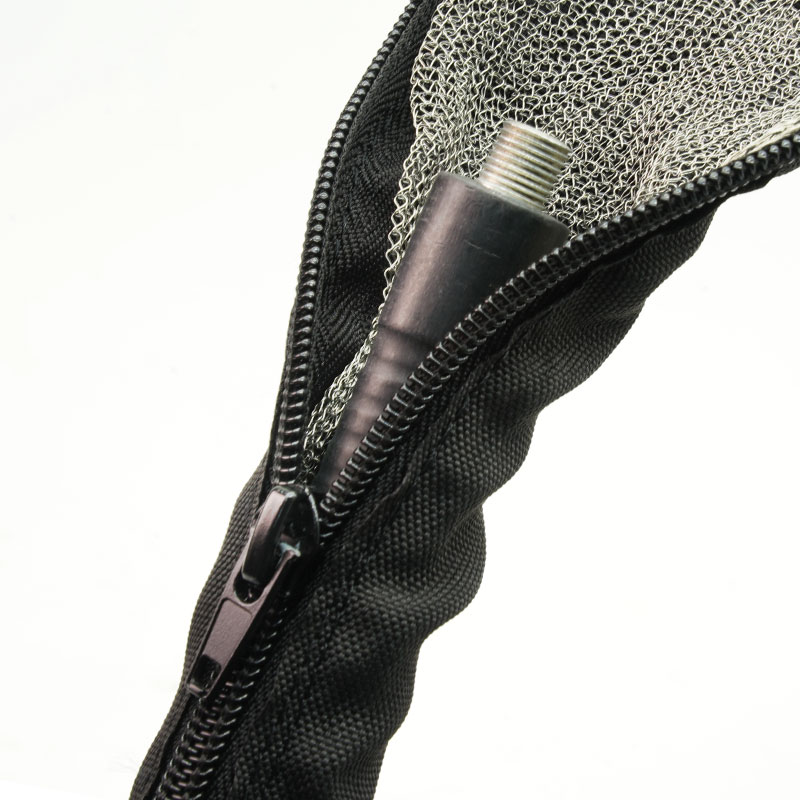

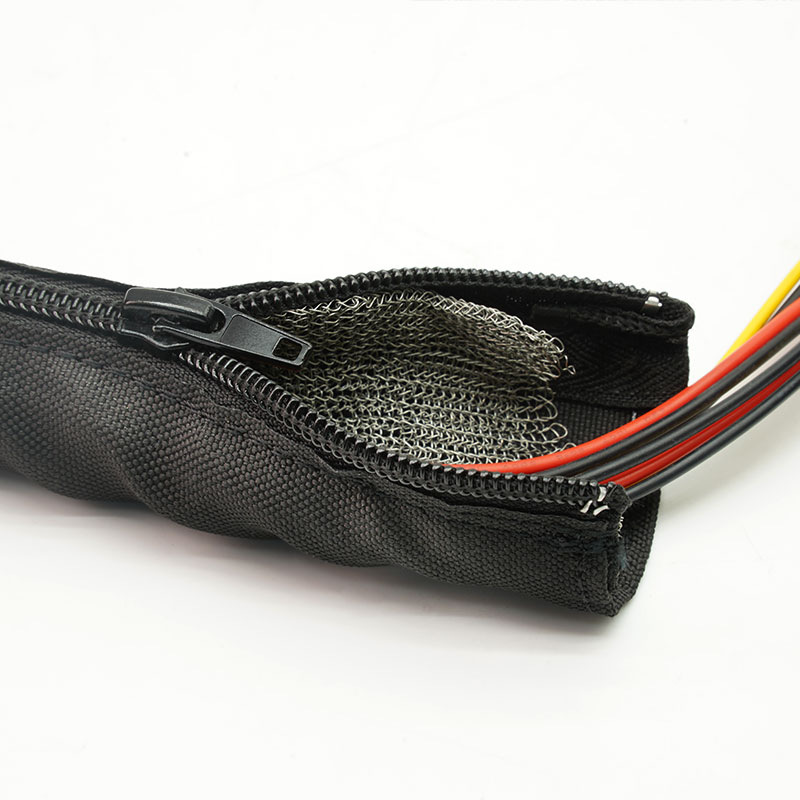

3. Installazione di un ingresso laterale in fase di ristrutturazione
Avvolge i cavi e i connettori completi.
4. Contenimento sicuro dei cavi
Mantiene i gruppi di cavi organizzati durante l'utilizzo e la manipolazione delle apparecchiature.
5. Instradamento flessibile
Segue le curve e le variazioni moderate del diametro del fascio.
6. Costruzione funzionale
Consente ispezioni programmate, sostituzioni e aggiunte di cavi.
7. Assemblaggi di cerniere personalizzati
È possibile verificare il diametro, lo strato di protezione, l'orientamento della cerniera, la lunghezza e l'imballaggio.
| Struttura | Manicotto avvolgente apribile |
| Materiale della manica | Poliestere |
| Materiale della cerniera | Nylon |
| Materiale dello strato di schermatura | Rame stagnato |
| Temperatura di lavoro | -50℃~+150℃ |
| Infiammabilità | Autoestinguente |
| Efficacia della schermatura | ≥75 dB (30 MHz-3 GHz) secondo GB/T 30142-2013. |
| Colore standard | Nero |
| Documentazione di conformità | RoHS, REACH |
| Utensile da taglio | Forbici |
| Formato di fornitura | Lunghezze personalizzate |
Specifiche
Numero di parte | ID (mm) | Pacchetto CA (mm) | Imballaggio Lunghezza |
|
ZEW-PZP-015-BK | 15 | 10~15 | Lunghezza personalizzata |
ZEW-PZP-020-BK | 20 | 16~20 | Lunghezza personalizzata |
| 30 | 21~30 | Lunghezza personalizzata |
| 40 | 31~40 | Lunghezza personalizzata |
| 50 | 41~50 | Lunghezza personalizzata |
| ZEW-PZP-060-BK | 60 | 51~60 | Lunghezza personalizzata |
Applicazioni tipiche
Macchinari industriali
Protegge i cablaggi di controllo e di segnale funzionanti in prossimità di motori, azionamenti e dispositivi di commutazione.
Apparecchiature per la trasmissione dati e la comunicazione
Contiene gruppi di cavi che necessitano di schermatura e che potrebbero essere spostati, aggiunti o modificati in futuro.
Robotica e sistemi automatizzati
Protegge i cablaggi di feedback e di controllo, supportando al contempo la manutenzione programmata.
Impianti di trasmissione e di prova
Crea telai schermati riutilizzabili per sistemi che vengono riconfigurati periodicamente.
Elettronica ausiliaria del veicolo
Gli interventi di ammodernamento prevedono la schermatura delle aree circostanti i cavi di comunicazione e di segnale a bassa tensione accessibili.
Misurare l'intero fascio di cavi, inclusi connettori, derivazioni e diametro locale massimo. Specificare la gamma di frequenza target, i requisiti di schermatura, i punti di messa a terra, l'orientamento della cerniera, la frequenza di apertura, le condizioni di flessione e l'ambiente. Lasciare spazio sufficiente affinché la cerniera si chiuda senza comprimere i cavi o esercitare un carico laterale eccessivo sulla giunzione.
Possibilità di personalizzazione
Dimensioni della guaina e strato di schermatura: calibrati in base al fascio, alla flessibilità e agli obiettivi di compatibilità elettromagnetica (EMC).
Configurazione della cerniera: è possibile specificare la direzione del cursore, il tipo di cerniera, il colore e la costruzione delle estremità.
Lunghezze finali - Assemblaggi tagliati su misura per zone di macchine o set di cavi.
Etichette e imballaggi: codici a barre, identificazione del progetto, kit e scatole OEM disponibili.
Lo strato conduttivo, la cerniera, il filo e il materiale esterno esatti devono essere inclusi in qualsiasi valutazione delle prestazioni. Per i materiali approvati potrebbero essere disponibili i documenti RoHS e REACH. L'efficacia della schermatura e le temperature di esercizio richiedono condizioni di prova definite. Lo standard VEW-PZP non è impermeabile né isolante elettrico.
Verifica del materiale di schermatura: vengono controllate l'identità dello strato conduttivo e le condizioni della superficie.
Ispezione del funzionamento della cerniera: vengono verificati la corsa del cursore, l'allineamento e il fissaggio del finecorsa.
Montaggio e continuità finali - Le dimensioni e i controlli elettrici concordati vengono completati sui pezzi finiti.
Conferma dell'ordine: orientamento, etichette, quantità e imballaggio sono stati verificati.
01. Perché scegliere una cerniera lampo invece del velcro?
Una cerniera offre una chiusura meccanica più definita per lunghi periodi di utilizzo e per una maggiore praticità; il velcro è solitamente più veloce per un accesso frequente.
02. Si può installare sopra i connettori?
Si installa lateralmente, quindi la guaina non deve passare sopra il connettore.
03. La cerniera interrompe la schermatura?
La progettazione della chiusura influisce sulla continuità. La sovrapposizione conduttiva e la disposizione della messa a terra devono essere verificate per garantire le prestazioni richieste.
Richiedi un campione o un preventivo
Inviate le seguenti informazioni: diametro del cavo, intervallo di frequenza target, metodo di messa a terra, ambiente di installazione, lunghezza finale e quantità. MJ FLEX esaminerà il progetto e vi consiglierà un campione o un preventivo adeguato.
