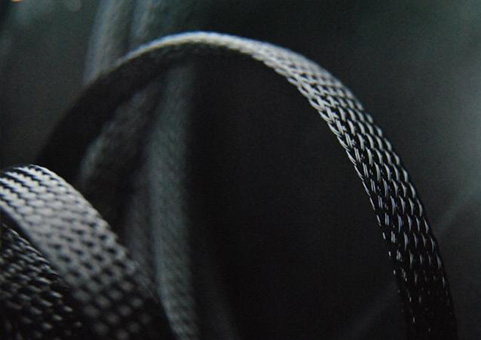

Guaina intrecciata autosigillante, guaina tessuta autosigillante o guaina espandibile in PET: quale scegliere?

Risposta rapida: Scegliete la guaina intrecciata espandibile in PET quando potete infilarla sull'imbracatura da un'estremità aperta. Scegliete la guaina intrecciata autochiudente quando l'imbracatura è già assemblata o necessita di un accesso successivo. Scegliete la guaina tessuta autochiudente quando avete bisogno dello stesso accesso avvolgente ma preferite una superficie simile al tessuto o un profilo di copertura e maneggevolezza diverso.Questi sono punti di partenza, non valutazioni di prestazioni. La scelta migliore dipende dalla struttura effettiva del manicotto, dal diametro del cablaggio, dal percorso di instradamento e dal processo di installazione.  Le tre costruzioni in sintesifattore di selezioneGuaina intrecciata espandibile in PETManica intrecciata autochiudenteManicotto in tessuto autochiudenteCostruzione di baseTreccia tubolareManicotto intrecciato con apertura autochiudente longitudinaleManicotto in tessuto con apertura autochiudente longitudinaleInstallazione tipicaInfilare l'imbracatura da un'estremitàAvvolgere intorno all'imbracatura dal latoAvvolgere intorno all'imbracatura dal latoAccesso dopo l'installazioneDi solito richiede la rimozione di un raccordo terminale o lo scorrimento all'indietro del manicottoAprire i bordi sovrapposti per accedere all'imbracaturaAprire i bordi sovrapposti per accedere all'imbracaturaProblema principale relativo alle dimensioniDiametro del fascio e componente più grande su cui deve passare la manicadiametro del fascio e sovrapposizione del bordo rimanentediametro del fascio e sovrapposizione del bordo rimanenteVerifica della coperturaIspezionare la treccia al diametro di installazioneIspezionare sia la copertura della treccia che la sovrapposizione longitudinale.Verificare la copertura del tessuto e la sovrapposizione longitudinale.   Scegli la guaina intrecciata espandibile in PET per l'installazione a estremità apertaUna guaina tubolare intrecciata in PET si espande quando viene spinta su un fascio di cavi. È spesso una scelta pratica quando il cablaggio può essere rivestito con la guaina prima del montaggio dei connettori, oppure quando i connettori sono sufficientemente piccoli da permettere il passaggio della guaina selezionata.Prima di scegliere la misura, verificate due dimensioni: il diametro del fascio di cavi finito e il connettore o componente più largo che la guaina deve attraversare. Un prodotto potrebbe adattarsi bene al fascio, ma risultare difficile da installare su una spina di grandi dimensioni.È inoltre necessario ispezionare la treccia al suo diametro finale. L'espansione modifica la geometria della treccia, pertanto la copertura e la lunghezza necessaria per proteggere una determinata sezione possono variare durante l'installazione.Considera questa costruzione quando: Hai accesso a un'estremità di un'imbracatura e desideri una guaina continua senza apertura longitudinale.  Scegliete la guaina intrecciata autochiudente per un'imbracatura assemblata.La guaina intrecciata autosigillante, talvolta chiamata guaina intrecciata divisa o guaina intrecciata avvolgente, presenta un'apertura lungo tutta la sua lunghezza. I bordi si avvolgono attorno ai cavi e si sovrappongono dopo l'installazione.Ciò lo rende utile per un cablaggio assemblato, un retrofit o una sezione che i tecnici potrebbero dover riaprire. Il controllo di montaggio fondamentale è la sovrapposizione dopo l'installazione della guaina, soprattutto nelle sezioni più larghe del fascio, nelle curve, nelle diramazioni e nelle fascette per cavi.Le guaine autochiudenti intrecciate possono variare notevolmente in termini di densità della treccia e consistenza superficiale. Se l'applicazione richiede un particolare livello di copertura visiva o di protezione dall'abrasione, è consigliabile confrontare i campioni applicati all'imbracatura reale anziché affidarsi esclusivamente al nome del prodotto.Considera questa costruzione quando: L'installazione laterale e il successivo accesso al cablaggio sono prioritari, e la treccia selezionata soddisfa i requisiti di copertura e protezione.  Scegli la guaina in tessuto autochiudente per un effetto simile al tessutoAnche la guaina tessuta autosigillante si installa lateralmente, ma la sua struttura intrecciata le conferisce una superficie e una sensazione al tatto diverse rispetto a una guaina intrecciata. A seconda del prodotto specifico, può essere preferibile laddove la finitura visibile, la superficie di contatto o la copertura siano importanti.Il termine "tessuto" non significa automaticamente più silenzioso, più resistente all'abrasione o più ignifugo. Queste proprietà dipendono dai filati, dalla struttura e dal prodotto testato. Confronta i materiali reali nelle condizioni rilevanti per la tua applicazione.Come per qualsiasi guaina autosigillante, ispezionare la sovrapposizione dei bordi sia nei tratti rettilinei che nelle curve. Un accoppiamento perfetto su un cavo di prova non è sufficiente se il diametro del cablaggio di produzione varia lungo il suo percorso.Considera questa costruzione quando: Hai bisogno di un'installazione laterale e vuoi valutare una superficie tessuta rispetto a un'alternativa intrecciata.  Un semplice processo di selezione01 / Inizia con la sequenza di assemblaggioÈ possibile installare la guaina da un'estremità prima che il cablaggio sia completato? In tal caso, è possibile utilizzare una guaina intrecciata espandibile in PET. Se i connettori sono già installati e non possono essere fatti passare attraverso la guaina, è consigliabile optare per una struttura autochiudente.02 / Misurare l'intera sezione dell'imbracaturaAnnotare i diametri minimo e massimo del fascio finito. Includere le aree nastrate, le ramificazioni e altri elementi che si troveranno sotto la guaina. Nel caso di guaine tubolari, misurare anche il componente più grande che deve essere ricoperto.03 / Verifica l'accesso a percorsi e manutenzioneIdentificare curve strette, clip e fascette. Decidere se la guaina deve essere riaperta dopo l'installazione. Testare le guaine autochiudenti nella posizione finale del cablaggio, dove la sovrapposizione può differire da un campione di prova rettilineo.04 / Confronta i requisiti che contanoRichiedete informazioni specifiche sul prodotto relative al diametro di lavoro, alla copertura, alla resistenza all'abrasione, alla temperatura nominale e a qualsiasi requisito di conformità in termini di infiammabilità o materiali. Un certificato valido per una determinata tipologia di manicotto non deve essere considerato valido anche per altre.05 / Esegui una breve prova di installazioneProva ciascun candidato sopra l'imbracatura reale. Verifica i tempi di installazione, l'aspetto finale, il movimento della manica, la copertura, la sovrapposizione e l'accessibilità. Questa prova spesso risolve scelte che una semplice scheda tecnica non è in grado di fornire.  Quale manica è adatta a queste situazioni comuni?Situazione dell'imbracaturaUn buon punto di partenzaVerificare prima di ordinareI connettori verranno montati dopo il rivestimentoGuaina intrecciata espandibile in PETDiametro installato, copertura e lunghezza di taglioI connettori di grandi dimensioni sono già installatiManicotti autochiudenti intrecciati o tessutiCompatibilità e sovrapposizione su tutta la gamma di diametri.Il cablaggio necessita di un'ispezione successiva o dell'aggiunta di cavi.Manicotti autochiudenti intrecciati o tessutiFacilità di riapertura e idoneità dopo la chiusuraL'aspetto finale è un requisito fondamentaleConfronta tutte le costruzioni adatte sull'imbracatura realeCopertura, aspetto della superficie e fili esposti nelle curveL'imbracatura include curve strette e ramificazioniTestare entrambe le costruzioni a chiusura automaticaSovrapposizione nel percorso finale  Domande frequentiLa guaina intrecciata autochiudente è la stessa cosa della guaina intrecciata espandibile in PET?No. Entrambi possono utilizzare filato in PET, ma la guaina intrecciata espandibile standard è tubolare e si infila sull'imbracatura da un'estremità. La guaina intrecciata autochiudente ha un'apertura longitudinale per l'installazione laterale.Le guaine in tessuto sono sempre la soluzione migliore per nascondere i fili?No. La copertura dipende dalla specifica struttura del tessuto, dal colore e dal diametro di montaggio. Confrontala con l'opzione intrecciata sulla stessa imbracatura nelle stesse condizioni di illuminazione.Quale tipo di cablaggio dovrei scegliere per connettori di grandi dimensioni?Se una guaina tubolare non può passare sopra i connettori, si può prendere in considerazione una guaina intrecciata o tessuta autosigillante. Se l'installazione finale è possibile prima del fissaggio dei connettori, la guaina tubolare espandibile in PET rimane un'opzione valida.Posso selezionare solo in base al diametro nominale?No. Verificare l'intervallo di diametro di lavoro consigliato. Per i prodotti autochiudenti, verificare la sovrapposizione sia nella sezione più piccola che in quella più grande del cablaggio. Per le guaine espandibili, verificare lo spazio libero e la copertura del connettore dopo l'espansione.Ricevi un consiglio per la tua imbracaturaMJ FLEX fornisce guaine intrecciate espandibili in PET, guaine intrecciate autosigillanti e guaine tessute autosigillanti. Per confrontare le opzioni più adatte, inviateci i diametri minimo e massimo dei fasci di cavi, le dimensioni dei connettori, le foto dei cablaggi e qualsiasi requisito relativo a copertura, resistenza all'abrasione o alla fiamma. Possiamo consigliarvi dei campioni per una prova di installazione.

PER SAPERNE DI PIÙ

Perché le guaine autosigillanti lasciano i fili scoperti dopo l'installazione?

 Risposta rapida: Le guaine autosigillanti possono esporre i fili quando il fascio di cavi è troppo grande per la guaina selezionata, la sovrapposizione della guaina si interrompe in corrispondenza di una curva oppure la guaina viene attorcigliata o tirata durante l'installazione. Innanzitutto, è necessario individuare il punto in cui i fili sono visibili: attraverso l'apertura longitudinale o attraverso il materiale stesso. Si tratta di problemi diversi con soluzioni diverse.La guaina per cavi autoavvolgente è progettata per avvolgere un cablaggio già assemblato. I suoi bordi si sovrappongono e si ripiegano nella posizione corretta dopo l'installazione. La quantità di sovrapposizione visibile sul cablaggio finito dipende dalla struttura della guaina, dal diametro del fascio di cavi e dalle condizioni di instradamento.  Fili visibili nell'apertura longitudinaleSe i fili sono visibili lungo la fessura della guaina, verificare innanzitutto il diametro del fascio installato. Man mano che il fascio diventa più grande, la guaina deve aprirsi di più per avvolgerlo. Ciò riduce la sovrapposizione rimanente. Una guaina che si chiude ordinatamente su una sezione rettilinea potrebbe aprirsi in corrispondenza di un connettore, di un'area nastrata o di una diramazione dove il fascio è più spesso.Anche le curve possono alterare la vestibilità. Il lato esterno di una curva deve percorrere un tragitto più lungo rispetto al lato interno, il che può far separare i bordi della guaina. Una curva stretta subito dopo una clip o una fascetta è un punto comune da ispezionare.Infine, verificare la presenza di torsioni o tensioni longitudinali. Se la guaina è attorcigliata attorno all'imbracatura o tesa tra i punti di fissaggio, la sua apertura potrebbe non seguire più un percorso rettilineo e rilassato.  Fili visibili attraverso il materiale della guainaSe i bordi si sovrappongono ancora ma i fili sono visibili attraverso la superficie, il problema potrebbe riguardare la copertura del materiale, piuttosto che la chiusura.Le strutture a treccia aperta possono mostrare una porzione maggiore del cablaggio sottostante, soprattutto se installate vicino al limite superiore del loro intervallo di diametro di lavoro. Anche il contrasto cromatico è importante: i fili chiari sono più facili da vedere sotto una guaina nera rispetto ai fili scuri.Valutare l'utilizzo di una treccia più fitta o di una guaina tessuta autochiudente, laddove appropriato.  Come individuare la causa sul tuo cablaggioEsaminate un breve tratto installato e rispondete alle seguenti domande:Ciò che vediCosa controllare per prima cosaUna lacuna continua lungo la spaccaturadiametro del fascio e sovrapposizione del bordo rimanenteUno spazio vuoto solo in corrispondenza delle curveRaggio di curvatura e movimento del manicotto lungo la curvaUno spazio vuoto accanto a una fascetta o a una clip per cavi.Posizione del nodo, compressione e forma locale del fascioUno spazio vuoto in prossimità di un connettore o di una diramazioneDiametro massimo in quel puntoI bordi si sovrappongono, ma i fili sono visibili.Rivestimento in treccia o tessuto al diametro di installazioneL'apertura cambia posizione lungo l'imbracaturaTorsione o tensione del manicotto durante l'installazioneDiversi fattori possono verificarsi contemporaneamente. Ad esempio, una guaina può adattarsi alla parte rettilinea ma aprirsi dove una fascetta stringicavo stretta crea un brusco cambiamento nella forma del fascio di cavi.  Come migliorare la copertura01 / Confermare l'intera gamma di diametri del fascioMisurate sia la sezione più piccola che quella più grande dopo aver aggiunto il nastro adesivo, i rami e gli altri componenti. Confrontate queste dimensioni con l'intervallo di lavoro consigliato per la guaina specifica.02 / Inserisci un campione nel percorso effettivoTestare la guaina su tratti rettilinei, curve, clip e rami. Verificare che l'apertura rimanga coperta quando l'imbracatura viene spostata nella sua posizione finale.03 / Installare senza torsioni o tensione eccessivaLascia che la guaina si avvolga naturalmente attorno al fascio. Verifica la posizione della spaccatura prima di fissare l'imbracatura.04 / Rivedere i punti di fissaggioUna fascetta stringicavo posizionata troppo stretta sulla fessura può deformare localmente la guaina. Regolare la posizione o la tensione della fascetta laddove il design dell'imbracatura lo consenta.05 / Scegliere la costruzione per l'aspetto richiestoSe l'applicazione richiede un cablaggio meno visibile, specificate tale requisito al momento della richiesta dei campioni. Confrontate la copertura del cablaggio installato, non solo in base alla dimensione nominale della guaina.  Quali informazioni aiutano un fornitore a consigliare una soluzione?Invia foto che mostrino l'intera imbracatura e primi piani della zona esposta, insieme a:Il codice articolo e la dimensione nominale della manicaDiametri minimo e massimo del fascio finitoIl diametro nella sezione espostaSia che l'esposizione si verifichi su un tratto rettilineo, una curva, una diramazione o un punto di fissaggioRaggio di curvatura o una foto del percorso finaleSe i fili sono visibili attraverso il materiale o attraverso l'apertura longitudinaleSe possibile, inviate sia un piccolo campione della manica attuale che una sezione dell'imbracatura. Un test di vestibilità fisico è il modo più diretto per valutare la sovrapposizione e la copertura.  Domande frequentiIl fatto che i fili siano visibili indica che la guaina autochiudente è difettosa?Non necessariamente. Verifica se i fili sono visibili attraverso il materiale o attraverso un'apertura nella giunzione. Il primo caso potrebbe dipendere dalla copertura del materiale; il secondo dalle dimensioni, dal percorso o dall'installazione. Se cablaggi identici mostrano risultati diversi, confronta anche i campioni di guaina e le condizioni di installazione.Scegliere una manica più grande risolverà sempre il problema?No. Una taglia più grande potrebbe garantire una migliore aderenza nel punto più largo, ma risultare troppo larga nelle sezioni più strette. Verifica l'intera gamma di diametri del fascio e testa entrambe le aree.Perché la manica si chiude in un tratto rettilineo ma si apre in una curva?Una curvatura modifica il modo in cui la guaina si posiziona attorno al cablaggio, soprattutto sul lato esterno. Testare la guaina selezionata con il raggio di curvatura effettivo e nella posizione finale di installazione del cablaggio.È possibile che una fascetta per cavi faccia uscire i fili dalla guaina?Sì. Una fascetta può comprimere l'imbracatura o deformare la manica in prossimità dell'apertura. Verificare la posizione e la tensione della fascetta, soprattutto se lo spazio vuoto si presenta solo in corrispondenza di un punto di fissaggio.Hai bisogno di aiuto per diagnosticare i fili scoperti? Inviate a MJ FLEX le foto del cablaggio installato, il diametro del fascio di cavi nella sezione interessata e il codice del vostro manicotto attuale. Potremo così verificarne la compatibilità e suggerirvi una configurazione di prova.

PER SAPERNE DI PIÙ

Perché utilizzare guaine autosigillanti in aramide e PPS per i cablaggi aerospaziali?

 Risposta rapida: Una guaina autochiudente in aramide e PPS combina due utili elementi di design: il filato di aramide per una superficie tessile protettiva e i filamenti di PPS che aiutano la guaina a mantenere la sua forma avvolgente. L'apertura longitudinale consente ai tecnici di installare o riaprire la guaina attorno a un cablaggio assemblato. Per l'uso aerospaziale, la guaina finita deve comunque essere valutata in base ai requisiti effettivi di temperatura, infiammabilità, meccanici e di documentazione del progetto.I cablaggi aerospaziali possono attraversare aree congestionate e trovarsi in prossimità di componenti che si surriscaldano durante il funzionamento. La protezione deve essere adeguata sia al percorso del cablaggio che alle condizioni operative. Per questo motivo, la scelta del materiale e la struttura della guaina devono essere valutate congiuntamente.  Qual è il contributo dell'aramide?L'aramide è una famiglia di fibre ad alte prestazioni utilizzate nei tessuti protettivi. In una guaina per cavi, il filato di aramide può fornire un rivestimento flessibile per i fili e una superficie adatta ad ambienti difficili.Tuttavia, il termine "aramide" non identifica un insieme fisso di proprietà. Le fibre meta-aramidiche e para-aramidiche differiscono, e le prestazioni di una guaina finita dipendono anche dal filato, dalla struttura dell'intreccio o della treccia, dallo spessore e da eventuali materiali aggiuntivi. Gli acquirenti dovrebbero valutare la guaina specificata anziché presumere che tutti i prodotti in aramide abbiano la stessa resistenza alla temperatura o all'abrasione.  Perché aggiungere PPS?Il PPS, o solfuro di polifenilene, è utilizzato nelle applicazioni con polimeri ad alta temperatura. In una guaina autosigillante, alcuni filamenti di PPS possono svolgere una funzione strutturale: contribuiscono a formare il profilo curvo che permette ai bordi della guaina di ripiegarsi attorno al fascio di cavi.Questo è importante perché una guaina avvolgente deve fare più che resistere al calore. Deve anche mantenere una sovrapposizione utile dei bordi sul cablaggio installato. La chiusura risultante dipende dalla progettazione del prodotto, dalle dimensioni della guaina, dal diametro del fascio, dal processo di formatura e dalle condizioni di esercizio. Il solo contenuto di PPS non garantisce che una guaina rimarrà chiusa a ogni temperatura o raggio di curvatura.  Perché scegliere una struttura a chiusura automatica?Normalmente, una guaina tubolare deve essere infilata su un cablaggio da un'estremità aperta. Una guaina autosigillante in aramide e PPS ha un'apertura longitudinale, quindi può essere avvolta attorno a un cablaggio già assemblato. Questo può essere utile quando i connettori sono già installati o quando i tecnici devono accedere al cablaggio in un secondo momento.L'apertura crea anche un punto di ispezione critico. I bordi devono mantenere una sovrapposizione sufficiente nel punto di diametro maggiore del cablaggio e lungo tutto il suo percorso finale. Un manicotto che appare chiuso su un campione rettilineo potrebbe comportarsi in modo diverso in corrispondenza di una curva stretta, una diramazione o un punto di fissaggio.  In che modo questa costruzione può essere d'aiuto?Una guaina avvolgente in aramide e PPS può essere presa in considerazione laddove un progetto richieda una combinazione di:Installazione attorno a un cablaggio assemblatoUna superficie protettiva tessileUn profilo preformato e autochiudentePrestazioni a temperature elevateAccesso al cablaggio dopo l'installazione inizialeLa scelta del manicotto specifico deve essere effettuata in base alle condizioni del luogo di installazione effettivo.  Quattro controlli prima di specificare una guaina aerospaziale01 / Definire l'esposizione alla temperatura realeRegistrare la normale temperatura di esercizio del manicotto, l'esposizione massima prevista e la durata di eventuali picchi di breve durata. Distinguere la temperatura dell'aria ambiente dalla temperatura di un componente vicino con cui il manicotto potrebbe entrare in contatto.02 / Verificare la sovrapposizione sull'intero cablaggioMisurare i diametri minimo e massimo del fascio dopo l'aggiunta di nastro adesivo, diramazioni e altri componenti. Installare un campione sul percorso effettivo e verificare l'apertura in corrispondenza di curve, clip e sezioni più larghe.03 / Valutare il contatto meccanicoIdentificare i punti in cui la guaina potrebbe sfregare contro staffe, pannelli o altri cablaggi. Le prestazioni in termini di resistenza all'abrasione dipendono dalla costruzione finale e dalle condizioni di contatto. Eseguire test su campioni rappresentativi se la resistenza all'abrasione è un requisito critico.04 / Verificare i requisiti antincendio applicabiliI progetti aerospaziali possono specificare requisiti diversi in termini di fiamma, fumo e materiali. È necessario informarsi sugli standard e i metodi di prova applicabili alla specifica installazione, quindi richiedere i report relativi alla stessa costruzione del prodotto oggetto del preventivo. Il risultato di un test su una materia prima o su un altro modello di manicotto non deve essere considerato come un'approvazione per il prodotto finito.  L'aramide e il PPS sono sempre la scelta giusta?Non esiste un unico tipo di guaina adatta a tutti i cablaggi aerospaziali. Una guaina tubolare può essere idonea quando è possibile l'installazione terminale. Un materiale di rivestimento diverso può essere più adatto ad aree a bassa temperatura.  Domande frequentiUna guaina in aramide e PPS è uguale a una guaina in Nomex?Non necessariamente. Nomex è un marchio associato alla fibra meta-aramidica. Una guaina in aramide e PPS contiene più di un materiale e le sue proprietà dipendono dai tipi specifici di fibra e dalla struttura finale. Verificare le specifiche del materiale del prodotto fornito.PPS fa chiudere la manica da sola?I filamenti PPS possono contribuire a fornire la forma desiderata utilizzata in un design autochiudente. La chiusura dipende anche dalla struttura del manicotto, dal processo di formatura, dalle dimensioni selezionate e dal diametro del fascio installato.È possibile installare la guaina dopo aver collegato i connettori?La sua apertura longitudinale consente l'installazione laterale attorno a numerosi cablaggi già assemblati. Verificare l'accessibilità lungo il percorso di installazione e controllare l'aderenza attorno a connettori, derivazioni e punti di fissaggio.Il termine "guaina aerospaziale" significa che il prodotto è approvato per l'installazione su qualsiasi aeromobile?No. L'idoneità dipende dal programma del velivolo, dal luogo di installazione e dalle specifiche applicabili. Discuti le tue esigenze in fatto di imbracature con MJ FLEXMJ FLEX sviluppa guaine ad alte prestazioni per applicazioni di cablaggio esigenti. Per valutare una guaina autosigillante in aramide e PPS, vi preghiamo di comunicarci la gamma di diametri dei vostri fasci di cavi, le foto del percorso di cablaggio, il profilo termico e i metodi di prova richiesti. Possiamo esaminare la struttura e fornire campioni per i test di installazione.
