Perché utilizzare guaine autosigillanti in aramide e PPS per i cablaggi aerospaziali?

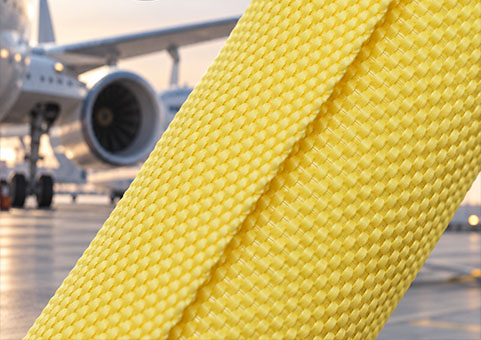

 Risposta rapida: Una guaina autochiudente in aramide e PPS combina due utili elementi di design: il filato di aramide per una superficie tessile protettiva e i filamenti di PPS che aiutano la guaina a mantenere la sua forma avvolgente. L'apertura longitudinale consente ai tecnici di installare o riaprire la guaina attorno a un cablaggio assemblato. Per l'uso aerospaziale, la guaina finita deve comunque essere valutata in base ai requisiti effettivi di temperatura, infiammabilità, meccanici e di documentazione del progetto.I cablaggi aerospaziali possono attraversare aree congestionate e trovarsi in prossimità di componenti che si surriscaldano durante il funzionamento. La protezione deve essere adeguata sia al percorso del cablaggio che alle condizioni operative. Per questo motivo, la scelta del materiale e la struttura della guaina devono essere valutate congiuntamente.  Qual è il contributo dell'aramide?L'aramide è una famiglia di fibre ad alte prestazioni utilizzate nei tessuti protettivi. In una guaina per cavi, il filato di aramide può fornire un rivestimento flessibile per i fili e una superficie adatta ad ambienti difficili.Tuttavia, il termine "aramide" non identifica un insieme fisso di proprietà. Le fibre meta-aramidiche e para-aramidiche differiscono, e le prestazioni di una guaina finita dipendono anche dal filato, dalla struttura dell'intreccio o della treccia, dallo spessore e da eventuali materiali aggiuntivi. Gli acquirenti dovrebbero valutare la guaina specificata anziché presumere che tutti i prodotti in aramide abbiano la stessa resistenza alla temperatura o all'abrasione.  Perché aggiungere PPS?Il PPS, o solfuro di polifenilene, è utilizzato nelle applicazioni con polimeri ad alta temperatura. In una guaina autosigillante, alcuni filamenti di PPS possono svolgere una funzione strutturale: contribuiscono a formare il profilo curvo che permette ai bordi della guaina di ripiegarsi attorno al fascio di cavi.Questo è importante perché una guaina avvolgente deve fare più che resistere al calore. Deve anche mantenere una sovrapposizione utile dei bordi sul cablaggio installato. La chiusura risultante dipende dalla progettazione del prodotto, dalle dimensioni della guaina, dal diametro del fascio, dal processo di formatura e dalle condizioni di esercizio. Il solo contenuto di PPS non garantisce che una guaina rimarrà chiusa a ogni temperatura o raggio di curvatura.  Perché scegliere una struttura a chiusura automatica?Normalmente, una guaina tubolare deve essere infilata su un cablaggio da un'estremità aperta. Una guaina autosigillante in aramide e PPS ha un'apertura longitudinale, quindi può essere avvolta attorno a un cablaggio già assemblato. Questo può essere utile quando i connettori sono già installati o quando i tecnici devono accedere al cablaggio in un secondo momento.L'apertura crea anche un punto di ispezione critico. I bordi devono mantenere una sovrapposizione sufficiente nel punto di diametro maggiore del cablaggio e lungo tutto il suo percorso finale. Un manicotto che appare chiuso su un campione rettilineo potrebbe comportarsi in modo diverso in corrispondenza di una curva stretta, una diramazione o un punto di fissaggio.  In che modo questa costruzione può essere d'aiuto?Una guaina avvolgente in aramide e PPS può essere presa in considerazione laddove un progetto richieda una combinazione di:Installazione attorno a un cablaggio assemblatoUna superficie protettiva tessileUn profilo preformato e autochiudentePrestazioni a temperature elevateAccesso al cablaggio dopo l'installazione inizialeLa scelta del manicotto specifico deve essere effettuata in base alle condizioni del luogo di installazione effettivo.  Quattro controlli prima di specificare una guaina aerospaziale01 / Definire l'esposizione alla temperatura realeRegistrare la normale temperatura di esercizio del manicotto, l'esposizione massima prevista e la durata di eventuali picchi di breve durata. Distinguere la temperatura dell'aria ambiente dalla temperatura di un componente vicino con cui il manicotto potrebbe entrare in contatto.02 / Verificare la sovrapposizione sull'intero cablaggioMisurare i diametri minimo e massimo del fascio dopo l'aggiunta di nastro adesivo, diramazioni e altri componenti. Installare un campione sul percorso effettivo e verificare l'apertura in corrispondenza di curve, clip e sezioni più larghe.03 / Valutare il contatto meccanicoIdentificare i punti in cui la guaina potrebbe sfregare contro staffe, pannelli o altri cablaggi. Le prestazioni in termini di resistenza all'abrasione dipendono dalla costruzione finale e dalle condizioni di contatto. Eseguire test su campioni rappresentativi se la resistenza all'abrasione è un requisito critico.04 / Verificare i requisiti antincendio applicabiliI progetti aerospaziali possono specificare requisiti diversi in termini di fiamma, fumo e materiali. È necessario informarsi sugli standard e i metodi di prova applicabili alla specifica installazione, quindi richiedere i report relativi alla stessa costruzione del prodotto oggetto del preventivo. Il risultato di un test su una materia prima o su un altro modello di manicotto non deve essere considerato come un'approvazione per il prodotto finito.  L'aramide e il PPS sono sempre la scelta giusta?Non esiste un unico tipo di guaina adatta a tutti i cablaggi aerospaziali. Una guaina tubolare può essere idonea quando è possibile l'installazione terminale. Un materiale di rivestimento diverso può essere più adatto ad aree a bassa temperatura.  Domande frequentiUna guaina in aramide e PPS è uguale a una guaina in Nomex?Non necessariamente. Nomex è un marchio associato alla fibra meta-aramidica. Una guaina in aramide e PPS contiene più di un materiale e le sue proprietà dipendono dai tipi specifici di fibra e dalla struttura finale. Verificare le specifiche del materiale del prodotto fornito.PPS fa chiudere la manica da sola?I filamenti PPS possono contribuire a fornire la forma desiderata utilizzata in un design autochiudente. La chiusura dipende anche dalla struttura del manicotto, dal processo di formatura, dalle dimensioni selezionate e dal diametro del fascio installato.È possibile installare la guaina dopo aver collegato i connettori?La sua apertura longitudinale consente l'installazione laterale attorno a numerosi cablaggi già assemblati. Verificare l'accessibilità lungo il percorso di installazione e controllare l'aderenza attorno a connettori, derivazioni e punti di fissaggio.Il termine "guaina aerospaziale" significa che il prodotto è approvato per l'installazione su qualsiasi aeromobile?No. L'idoneità dipende dal programma del velivolo, dal luogo di installazione e dalle specifiche applicabili. Discuti le tue esigenze in fatto di imbracature con MJ FLEXMJ FLEX sviluppa guaine ad alte prestazioni per applicazioni di cablaggio esigenti. Per valutare una guaina autosigillante in aramide e PPS, vi preghiamo di comunicarci la gamma di diametri dei vostri fasci di cavi, le foto del percorso di cablaggio, il profilo termico e i metodi di prova richiesti. Possiamo esaminare la struttura e fornire campioni per i test di installazione.
