Perché scegliere la guaina di schermatura autochiudente MBS-CFW-S?

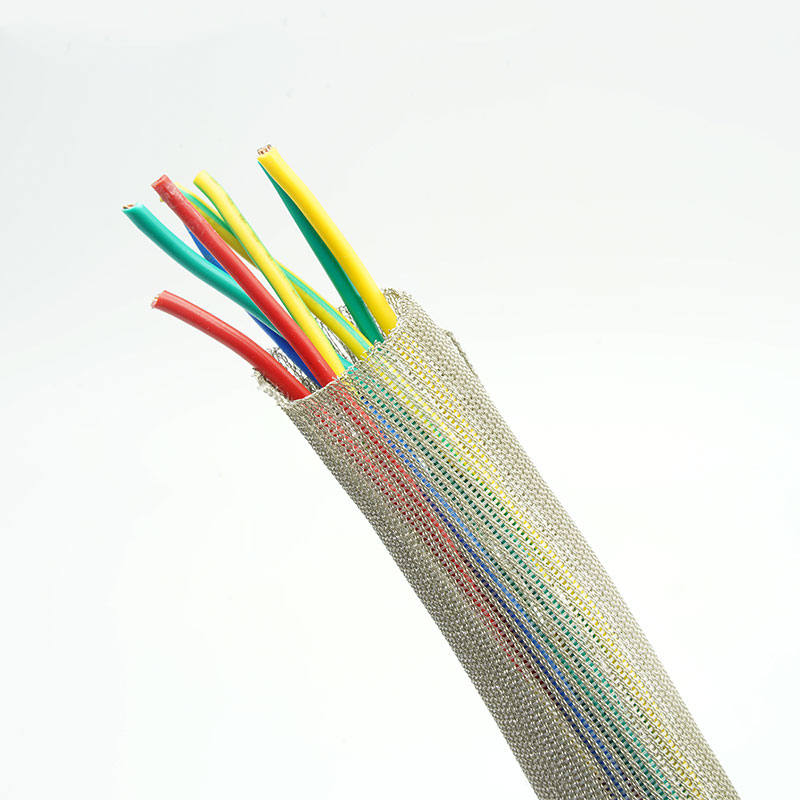

• Aggiungere schermature ai cablaggi completati
La struttura a scomparti si installa attorno a cavi, derivazioni e connettori già terminati.
• Ridurre il peso e l'ingombro aggiuntivi
I filamenti di lamina di rame forniscono una treccia conduttiva leggera per assemblaggi compatti.
• Lasciare i cavi accessibili
La sovrapposizione a chiusura automatica può essere aperta localmente per ispezioni, aggiunte di cavi e riparazioni.
• Preservare il routing flessibile
La treccia segue percorsi curvi e fasci irregolari senza l'ausilio di un condotto metallico rigido.
Caratteristiche principali

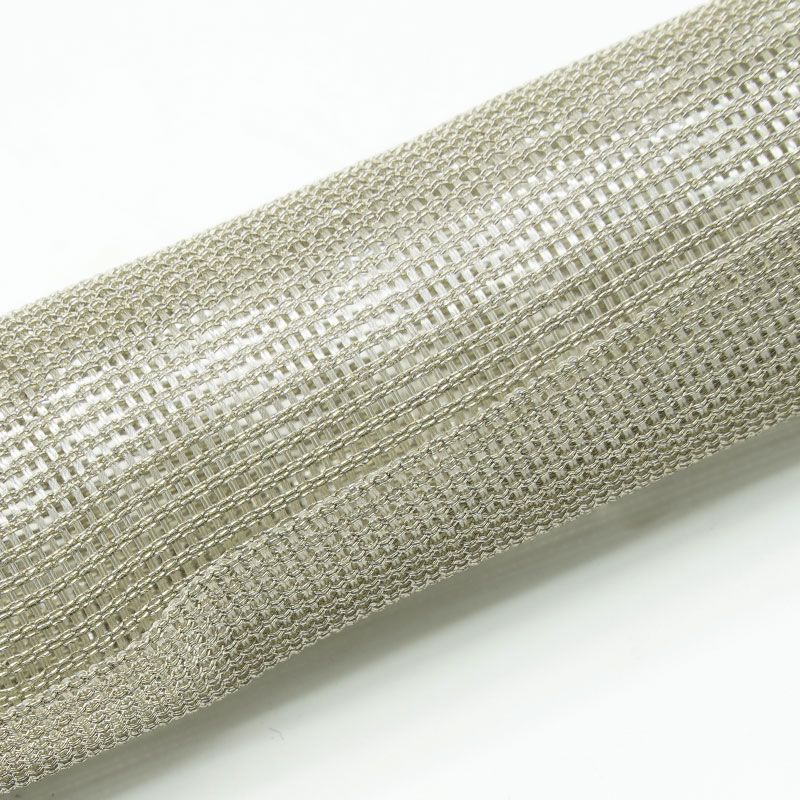

1. Filamenti conduttivi in lamina di rame
Crea uno strato di schermatura leggero attorno ai fasci di cavi.

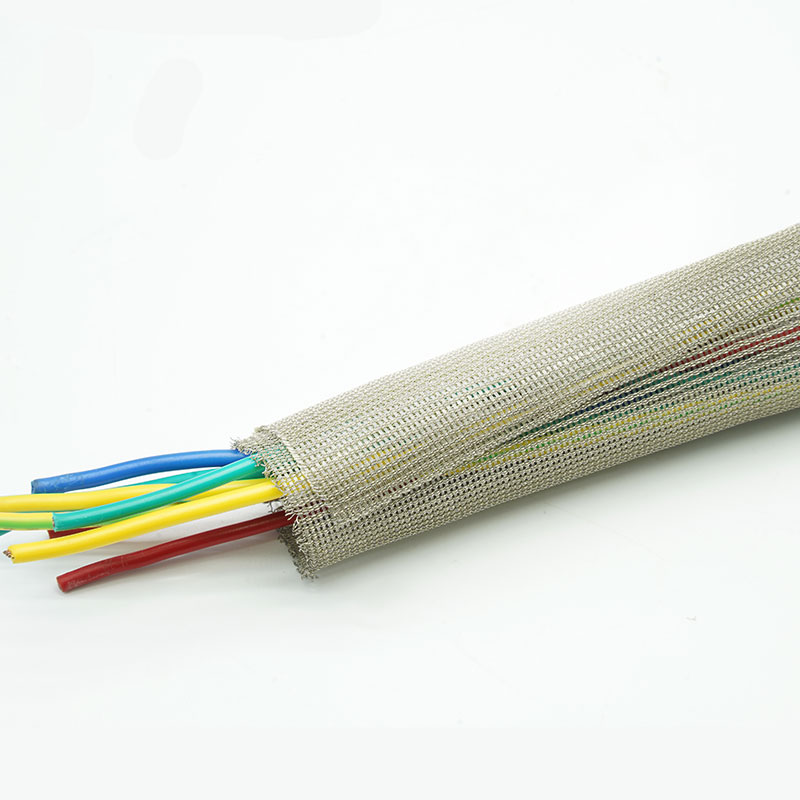

2. Struttura split a chiusura automatica
Consente l'installazione con ingresso laterale e la copertura avvolgente automatica.
3. Progettazione adatta a interventi di ammodernamento
Si adatta ai cablaggi esistenti senza necessità di rimuovere i connettori.
4. Struttura intrecciata flessibile
Si adatta alle curvature e alle moderate variazioni del diametro del fascio.
5. Supporto per la schermatura EMI e RFI
Contribuisce a controllare le interferenze irradiate se correttamente messo a terra e terminato.
6. Punti di diramazione accessibili
Consente aperture locali per l'uscita dei cavi e per la manutenzione.
7. Configurazioni di trecce personalizzate
Per i progetti OEM è possibile valutare dimensioni, copertura, sovrapposizione, lunghezza e imballaggio.
| Materiale | Foglio di rame stagnato e multifilamento di nylon |
| Costruzione | Treccia divisa autochiudente |
| Copertura dello scudo | Copertura specifica del progetto |
| Aspetto standard | Tonalità rame metallizzato |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | -40℃~+125℃ |
| Infiammabilità | Autoestinguente |
| Efficacia della schermatura | ≥75 dB (30 MHz-3 GHz) secondo GB/T 30142-2013. |
| Colore standard | Rame stagnato |
| Documentazione di conformità | RoHS, REACH |
| Utensile da taglio | Forbici |
| Formato di fornitura | Rotoli o pezzi tagliati |
Specifiche
Numero di parte | ID (mm) | OD (mm) | Larghezza di apertura (mm) | Imballaggio Lunghezza (m/bobina) |
|
MBS-CFW-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-CFW-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-CFW-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Applicazioni tipiche
Strumenti elettronici
Protegge i cablaggi di segnale a basso livello laddove è necessario ridurre al minimo il peso e la rigidità aggiuntivi della schermatura.
Robotica e automazione
Avvolge i cavi di feedback e di controllo in prossimità di motori e azionamenti, preservando al contempo l'accesso per la manutenzione.
Apparecchiature di comunicazione
Aggiunge copertura conduttiva attorno a fasci compatti di dati e segnali in alloggiamenti affollati.
Sistemi elettronici dei veicoli
Installazione di schermature di retrofit attorno ai cablaggi ausiliari e di comunicazione in prossimità di sorgenti di rumore elettrico.
Apparecchiature mediche e di laboratorio
Contribuisce a separare i cavi di segnale sensibili dalle interferenze circostanti; la validazione finale della compatibilità elettromagnetica (EMC) dell'apparecchiatura rimane comunque necessaria.
Fornire il diametro minimo e massimo del fascio, la sovrapposizione richiesta, l'intervallo di frequenza target e il metodo di messa a terra previsto. Indicare inoltre il raggio di curvatura, i cicli di flessione, le derivazioni, i connettori e l'esposizione ambientale. La treccia di lamina di rame è scelta principalmente per la sua leggerezza e flessibilità; le applicazioni che richiedono un percorso di collegamento robusto, una minore resistenza o una maggiore capacità di corrente devono essere valutate in base alla norma MBS-TC-S.
Possibilità di personalizzazione
Dimensioni nominali e sovrapposizione: corrispondono alla gamma effettiva del pacchetto e all'obiettivo di copertura.
Densità della treccia e struttura del filamento: regolate in base a flessibilità, peso e priorità di schermatura.
Lunghezze di taglio e preparazione dei rami - Pezzi specifici per il progetto disponibili dopo la revisione dei disegni.
Identificazione e confezionamento: etichette, bobine, kit e imballaggi OEM disponibili su richiesta.
Per la costruzione confermata potrebbero essere disponibili i documenti RoHS e REACH. L'efficacia di schermatura, la resistenza, la temperatura e la durata alla flessione devono essere dichiarate solo in base a un metodo di prova e a una configurazione del campione concordati. La conformità EMC finale dipende dall'assemblaggio completo del cavo, inclusi sovrapposizione, giunzioni, messa a terra e terminazione.
Controllo dell'identità del filamento: vengono verificati la composizione del filamento in lamina di rame e le sue condizioni di provenienza.
Ispezione della treccia e della sovrapposizione: vengono monitorate la consistenza della copertura, i filamenti rotti e il comportamento di auto-chiusura.
Verifica dimensionale: vengono controllate la dimensione nominale, la sovrapposizione e la lunghezza finale.
Rilascio funzionale - I controlli di continuità o di resistenza possono essere concordati con la revisione finale dell'etichetta e dell'imballaggio.

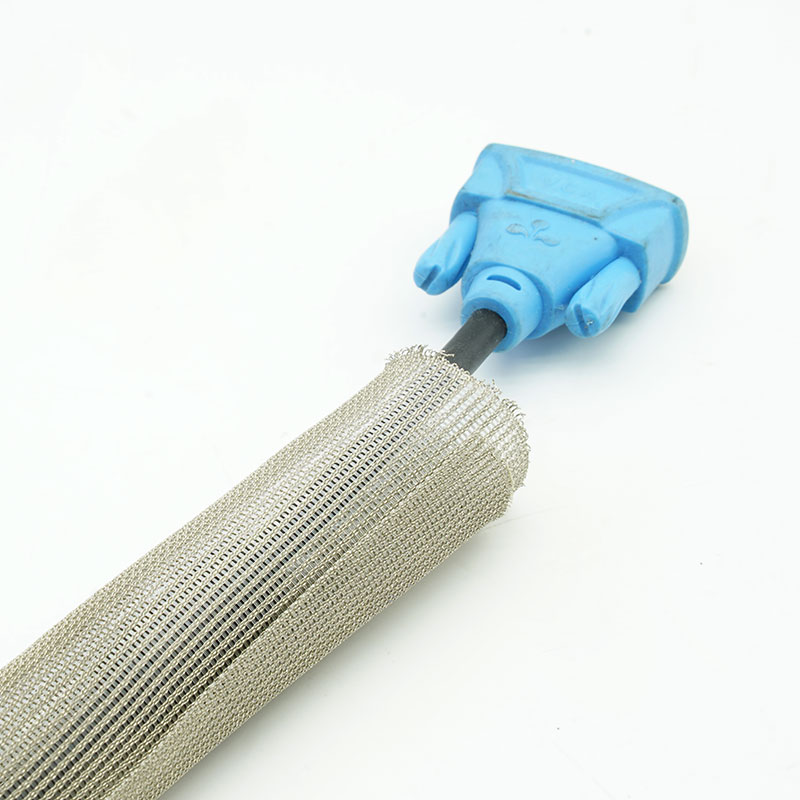

01. È possibile installarlo dopo aver montato i connettori?
Sì. Il design a due sezioni si avvolge attorno al cablaggio esistente lateralmente.
02. La sovrapposizione influisce sulle prestazioni di schermatura?
Sì. Una sovrapposizione insufficiente o incoerente può creare delle lacune di schermatura, soprattutto in corrispondenza di curve e diramazioni.
03.Può essere utilizzato come cinghia di messa a terra?
Si tratta principalmente di un involucro di schermatura leggero; utilizzare una struttura in rame stagnato quando è richiesto un collegamento a terra robusto o un percorso di corrente.
Richiedi un campione o un preventivo
Inviate le seguenti informazioni: diametro del cavo, intervallo di frequenza target, metodo di messa a terra, ambiente di installazione, lunghezza finale e quantità. MJ FLEX esaminerà il progetto e vi consiglierà un campione o un preventivo adeguato.
