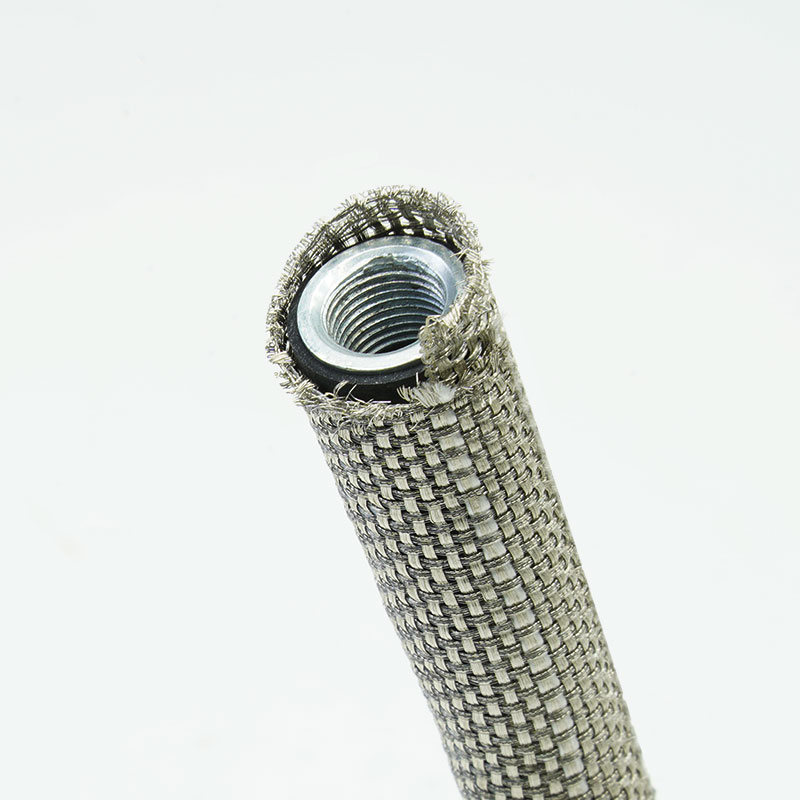

Perché scegliere la guaina di schermatura EMI autochiudente MBS-TC-S?
• Costruisci uno scudo conduttivo affidabile
La treccia di rame stagnato fornisce un robusto strato conduttivo attorno ai delicati assemblaggi di cavi.
• Ammodernamento senza rifacimento dell'impianto elettrico
Il profilo diviso a chiusura automatica si installa dopo che i connettori e le derivazioni sono già stati posizionati.
• Supportare una messa a terra affidabile
La treccia metallica può essere fissata a calotte posteriori, morsetti o contenitori con messa a terra utilizzando un terminale appropriato.
• Migliorare la funzionalità di terminazione
La stagnatura offre una migliore resistenza all'ossidazione superficiale e una migliore saldabilità rispetto al rame nudo.
Caratteristiche principali

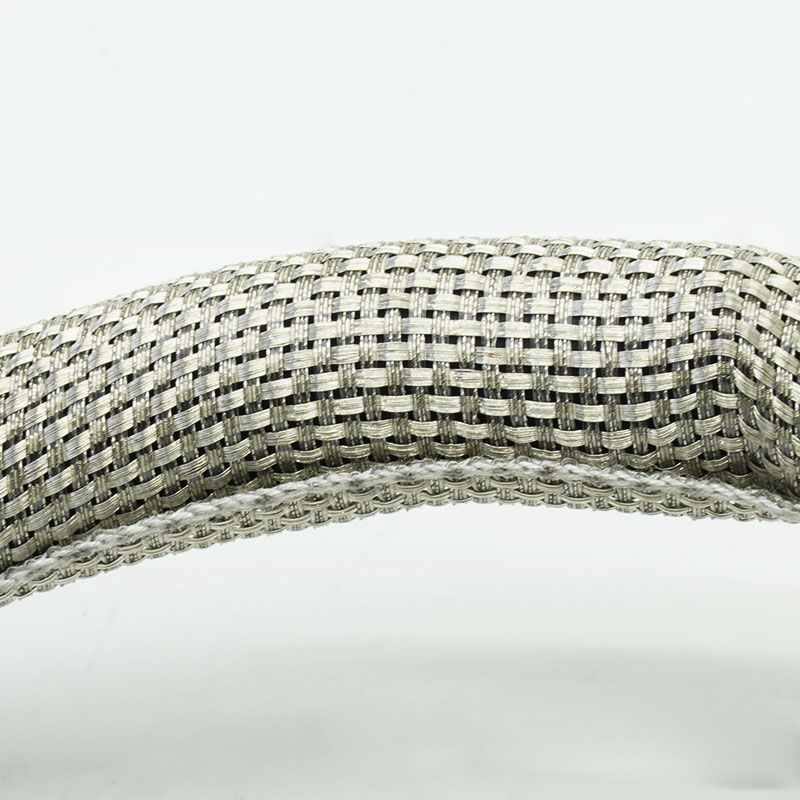

1. Treccia di rame stagnato
Combina la conduttività del rame con una superficie protettiva stagnata.

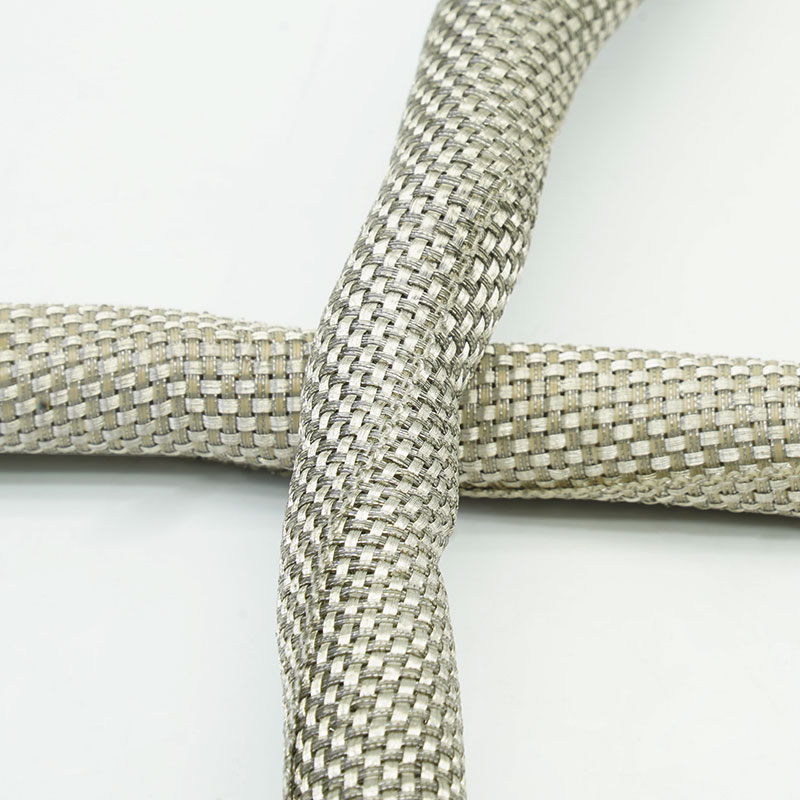

2. Struttura avvolgente a chiusura automatica
Mantiene una copertura conduttiva attorno a un intervallo di fascio definito.

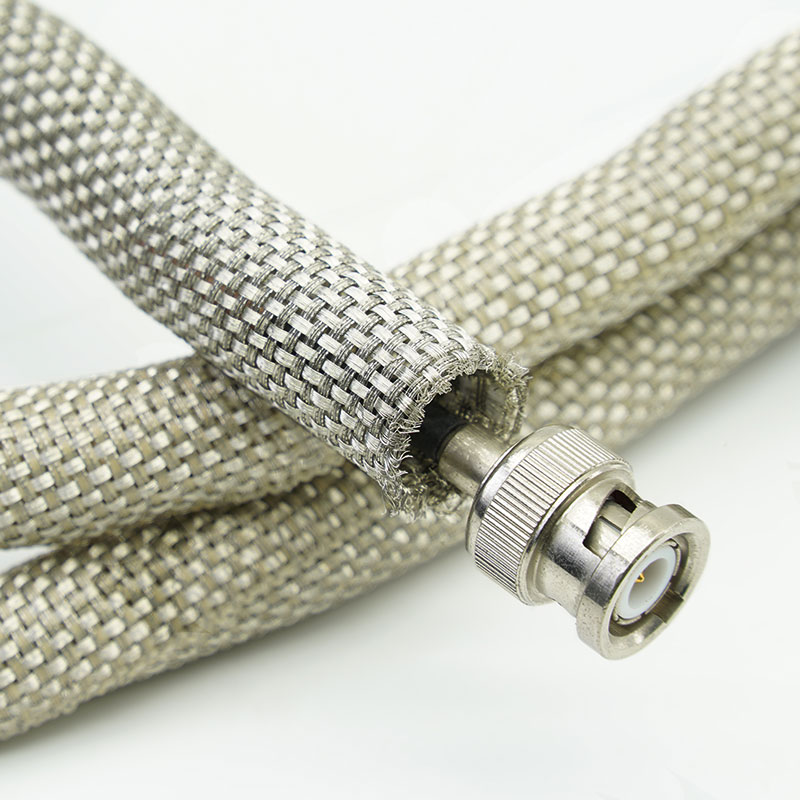

3. Installazione con ingresso laterale
Si adatta ai cablaggi completi senza rimuovere i terminali.
4. Capacità di messa a terra e di collegamento equipotenziale
Supporta la connessione a bassa impedenza a strutture di apparecchiature conduttive.
5. Struttura metallica flessibile
Segue le curve dei cavi e i profili variabili dei cablaggi.
6. Supporto per la schermatura EMI e RFI
Contribuisce a ridurre le interferenze irradiate negli assemblaggi progettati correttamente.
7. Configurazioni conduttive personalizzate
È possibile verificare il diametro del filo, la copertura, la sovrapposizione, le dimensioni e la lunghezza finale.
| Materiale | Rame stagnato e PPS |
| Costruzione | Treccia metallica auto-chiudente |
| Copertura dello scudo | Copertura delle trecce specifica del progetto |
| Aspetto standard | Tonalità rame metallizzato |
| Sovrapposizione | ≥35% |
| Temperatura di lavoro | -40℃~+125℃ |
| Infiammabilità | Autoestinguente |
| Efficacia della schermatura | ≥75 dB (30 MHz-3 GHz) secondo GB/T 30142-2013. |
| Colore standard | Colore argento naturale |
| Documentazione di conformità | RoHS, REACH |
| Utensile da taglio | Forbici |
| Formato di fornitura | Rotoli o pezzi tagliati |
Specifiche
Numero di parte | ID (mm) | OD (mm) | Larghezza di apertura (mm) | Imballaggio Lunghezza (m/bobina) |
|
MBS-TC-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-TC-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-TC-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Applicazioni tipiche
Sistemi di controllo industriale
Protegge i cavi dei sensori, degli encoder e dei cavi di comunicazione instradati in prossimità di azionamenti, contattori e motori.
Elettronica per autoveicoli e veicoli elettrici
Aggiunge una schermatura funzionale ai cablaggi di segnale e comunicazione a bassa tensione in prossimità delle apparecchiature di commutazione.
Robotica e apparecchiature servoassistite
Mantiene la copertura conduttiva attorno ai cablaggi di feedback e controllo che richiedono accesso per le riparazioni.
Elettronica di potenza e sistemi di test
Consente il collegamento a massa dei cavi all'involucro di convertitori, inverter e apparecchiature di laboratorio.
Interconnessioni di apparecchiature messe a terra
Fornisce una guaina conduttiva flessibile in cui la continuità della schermatura e l'accesso meccanico sono entrambi importanti.
Definire la portata del fascio, la copertura installata richiesta, la gamma di frequenza, la resistenza o il target di collegamento e il metodo di terminazione. Specificare la geometria del connettore, il raggio di curvatura, il movimento, la corrente prevista e l'ambiente. Le prestazioni della schermatura dipendono fortemente dal contatto circonferenziale continuo, dalla sovrapposizione e dalla messa a terra; il manicotto deve essere valutato come parte dell'intero assemblaggio EMC.
Possibilità di personalizzazione
Dimensioni nominali e sovrapposizione: corrispondono alla gamma effettiva del pacchetto e all'obiettivo di copertura.
Densità della treccia e struttura del filamento: regolate in base a flessibilità, peso e priorità di schermatura.
Lunghezze di taglio e preparazione dei rami - Pezzi specifici per il progetto disponibili dopo la revisione dei disegni.
Identificazione e confezionamento: etichette, bobine, kit e imballaggi OEM disponibili su richiesta.
Le dichiarazioni sui materiali, come quelle relative alle normative RoHS e REACH, potrebbero essere disponibili per la costruzione confermata. L'efficacia di schermatura, la resistenza in corrente continua, la capacità di corrente, la resistenza alla corrosione e le prestazioni in temperatura richiedono dati specifici del prodotto. La conformità finale in termini di compatibilità elettromagnetica (EMC) ed elettrica deve essere verificata sull'assemblaggio del cliente e sul relativo sistema di terminazione.
Controllo dei materiali: vengono verificati l'identità e le condizioni superficiali del filo di rame stagnato.
Ispezione della struttura della treccia: vengono monitorati la copertura, le condizioni dei fili e la consistenza della sovrapposizione.
Verifica della chiusura e dell'aderenza - Le prestazioni di autochiusura vengono verificate su diametri di fascio rappresentativi.
Verifica del rilascio elettrico: prima dell'imballaggio finale è possibile specificare la verifica della continuità o della resistenza.
01. Come deve essere terminata la guaina?
Utilizzare un metodo a bassa impedenza adatto alla gamma di frequenza, preferibilmente con contatto circonferenziale con il connettore o l'involucro.
02.La treccia autochiudente è adatta per i rami?
Sì. Può aprirsi localmente intorno alle uscite dei cavi, ma è necessario mantenere la sovrapposizione e la continuità della messa a terra.
03.Possiede un valore di efficacia di schermatura universale?
No. I risultati variano in base alla frequenza, alla copertura, al diametro di installazione, alle giunzioni e alla qualità della terminazione.
Richiedi un campione o un preventivo
Inviate le seguenti informazioni: diametro del cavo, intervallo di frequenza target, metodo di messa a terra, ambiente di installazione, lunghezza finale e quantità. MJ FLEX esaminerà il progetto e vi consiglierà un campione o un preventivo adeguato.
