Perché scegliere la guaina di protezione con chiusura a strappo VEM-PVT?
• Aprire rapidamente i fasci di cavi
La chiusura a strappo consente l'accesso diretto lungo tutta la manica senza bisogno di attrezzi.
• Supporto per frequenti cambi di cavo
La confezione può essere riaperta e richiusa durante la risoluzione dei problemi, gli aggiornamenti e la realizzazione di prototipi.
• Assemblaggi completati per retrofit
L'installazione con ingresso laterale evita la rimozione del connettore e lo smontaggio del cablaggio.
• Adattarsi alle dimensioni variabili dei pacchetti
Il sistema di chiusura può adattarsi a variazioni moderate quando viene selezionata la larghezza di avvolgimento corretta.
Caratteristiche principali

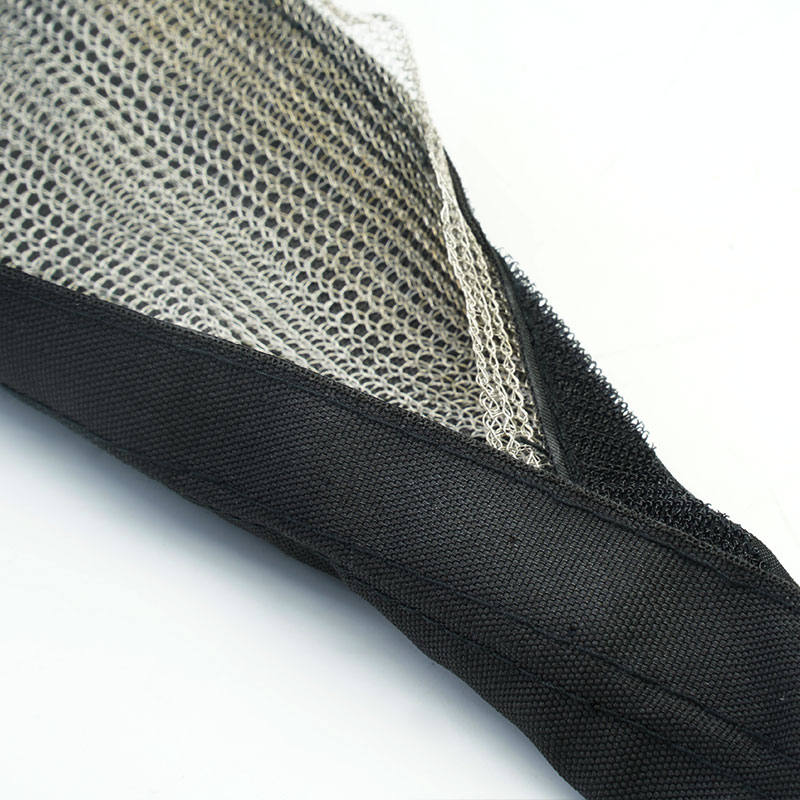

1. Chiusura a strappo su tutta la lunghezza
Garantisce un'apertura e una richiusura rapide e ripetibili.

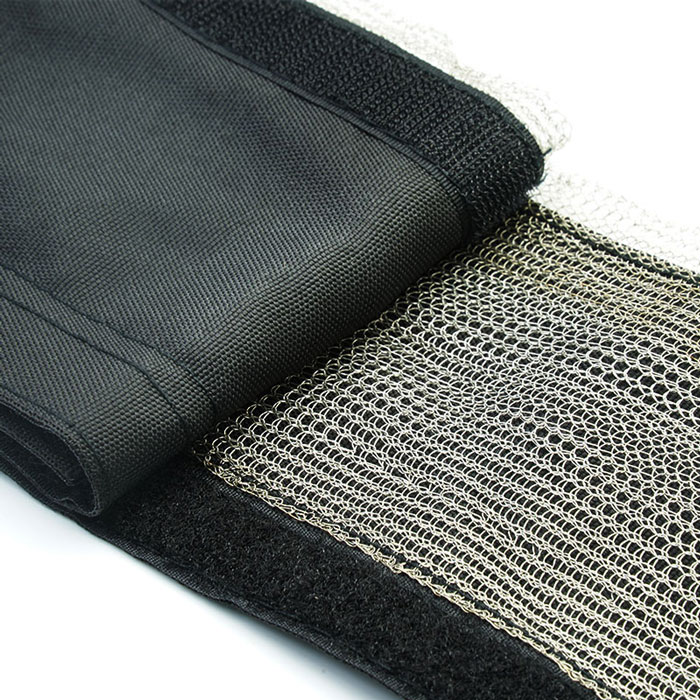

2. Strato di schermatura conduttiva integrato
Supporta il controllo delle interferenze elettromagnetiche (EMI) e radiofrequenze (RFI) con un'adeguata messa a terra.

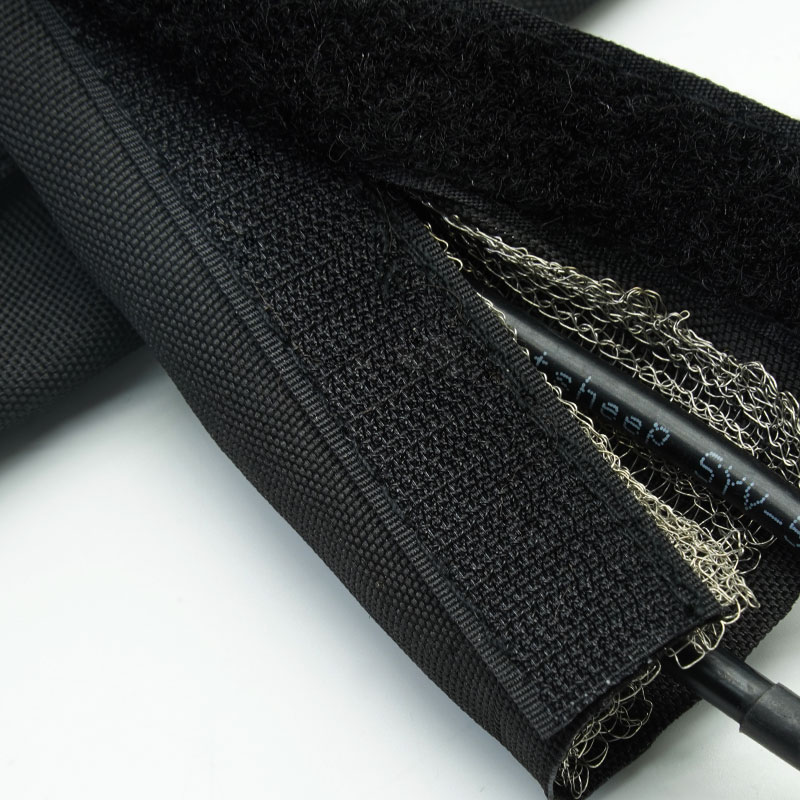

3. Installazione avvolgente piatta

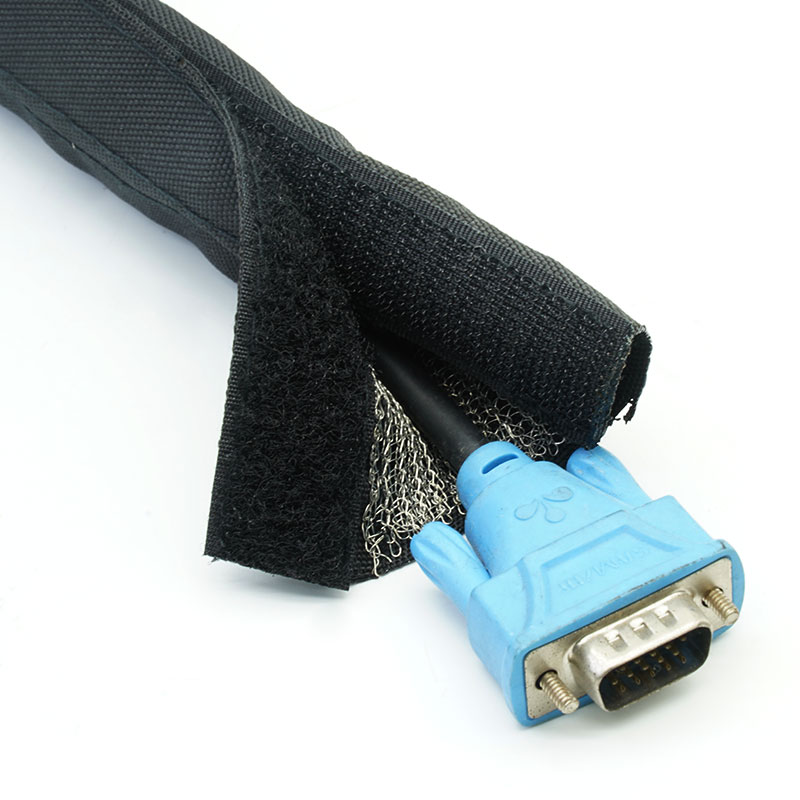

Consente l'inserimento di cavi, diramazioni e connettori lateralmente.
4. Chiusura sovrapposta regolabile
È compatibile con una gamma definita di diametri dei fasci.
5. Gestione flessibile dei cavi
Organizza i cavi di segnale e dati lungo percorsi curvi.
6. Accesso agevole per la manutenzione
Ideale per apparecchiature di prova, ammodernamento e manutenzione frequente.
7. Configurazioni di avvolgimento personalizzate
È possibile verificare larghezza, materiale di schermatura, chiusura, lunghezza e imballaggio.
| Materiale della manica | Poliestere |
| Materiale con chiusura a strappo | Nylon |
| Materiale per rete di schermatura | Rame stagnato |
| Temperatura di lavoro | -50℃~+150℃ |
| Infiammabilità | Autoestinguente |
| Efficacia della schermatura | ≥75 dB (30 MHz-3 GHz) secondo GB/T 30142-2013. |
| Colore standard | Nero |
| Documentazione di conformità | RoHS, REACH |
| Utensile da taglio | Forbici |
| Formato di fornitura | Rotoli o pezzi tagliati |
Specifiche
Numero di parte | ID (mm) | Pacchetto CA (mm) | Imballaggio Lunghezza (m/bobina) |
|
VEW-PVT-010-BK | 10 | 1~10 | 25 |
VEW-PVT-016-BK | 16 | 10~16 | 25 |
VEW-PVT-020-BK | 20 | 17~20 | 25 |
| 30 | 21~30 | 25 |
| 40 | 31~40 | 25 |
| 50 | 41~50 | 25 |
| VEW-PVT-060-BK | 60 | 51~60 | 25 |
Applicazioni tipiche
Sviluppo e risoluzione dei problemi di compatibilità elettromagnetica (EMC).
Aggiunge una schermatura rimovibile attorno ai percorsi dei cavi sospetti durante i test e le modifiche di progettazione.
Apparecchiature di laboratorio e di prova
Consente l'accesso ripetuto al cablaggio di segnalazione mantenendo una copertura conduttiva organizzata.
Quadri di controllo industriali
Avvolge i cavi dei sensori e delle comunicazioni funzionanti in prossimità delle fonti di disturbo elettrico.
Sistemi audio, video e di comunicazione
Controlla i gruppi di cavi che vengono riorganizzati o sostituiti frequentemente.
Installazioni temporanee e prototipali
Fornisce una schermatura riutilizzabile per i cavi senza necessità di ricostruire in modo permanente condotti o cablaggi.
Misurare la circonferenza del fascio nei punti più stretti e più larghi, comprese le diramazioni e le transizioni dei connettori. Selezionare una larghezza di avvolgimento sufficiente per un aggancio sicuro della chiusura e una sovrapposizione conduttiva senza compressione del cavo. Fornire la gamma di frequenza, le prestazioni target, il metodo di messa a terra, i cicli di apertura, le condizioni di curvatura e l'esposizione ambientale.
Possibilità di personalizzazione
Larghezza e sovrapposizione di chiusura: configurate in base alla gamma di fascio installato e ai requisiti di regolazione.
Strato conduttivo: è possibile valutare le opzioni di materiale e copertura in base all'applicazione.
Lunghezze di taglio e punti di accesso - Pezzi prefabbricati, posizioni delle diramazioni e kit di montaggio disponibili su richiesta.
Branding e packaging: etichette, codici a barre, sacchetti, rotoli e astucci con marchio personalizzato disponibili.
Le dichiarazioni sui materiali possono essere disponibili per lo strato conduttivo, la chiusura e i componenti tessili confermati. L'efficacia della schermatura dipende dalla sovrapposizione conduttiva, dalle giunture, dalla messa a terra e dalla frequenza. Non dichiarare l'impermeabilità, l'isolamento elettrico o uno specifico valore in dB se non supportati da un metodo di costruzione e installazione testato con precisione.
Verifica dei materiali - Lo strato conduttivo e i materiali di chiusura vengono controllati in base alle specifiche approvate.
Test di innesto della chiusura: vengono verificati l'allineamento e la tenuta.
Controllo della copertura e della continuità: vengono verificati la sovrapposizione degli avvolgimenti, le condizioni della superficie e le proprietà elettriche concordate.
Controllo finale dell'ordine: vengono confermate le dimensioni, la lunghezza di taglio, le etichette, la quantità e l'imballaggio.
01. È possibile riaprire e riutilizzare l'involucro?
Sì. È progettato per sistemi di cablaggio che necessitano di ispezioni frequenti o modifiche di configurazione.
02. Come viene messo a terra?
Collegare lo strato conduttivo alla messa a terra designata utilizzando una terminazione a bassa impedenza compatibile.
Richiedi un campione o un preventivo
Inviate le seguenti informazioni: diametro del cavo, intervallo di frequenza target, metodo di messa a terra, ambiente di installazione, lunghezza finale e quantità. MJ FLEX esaminerà il progetto e vi consiglierà un campione o un preventivo adeguato.
