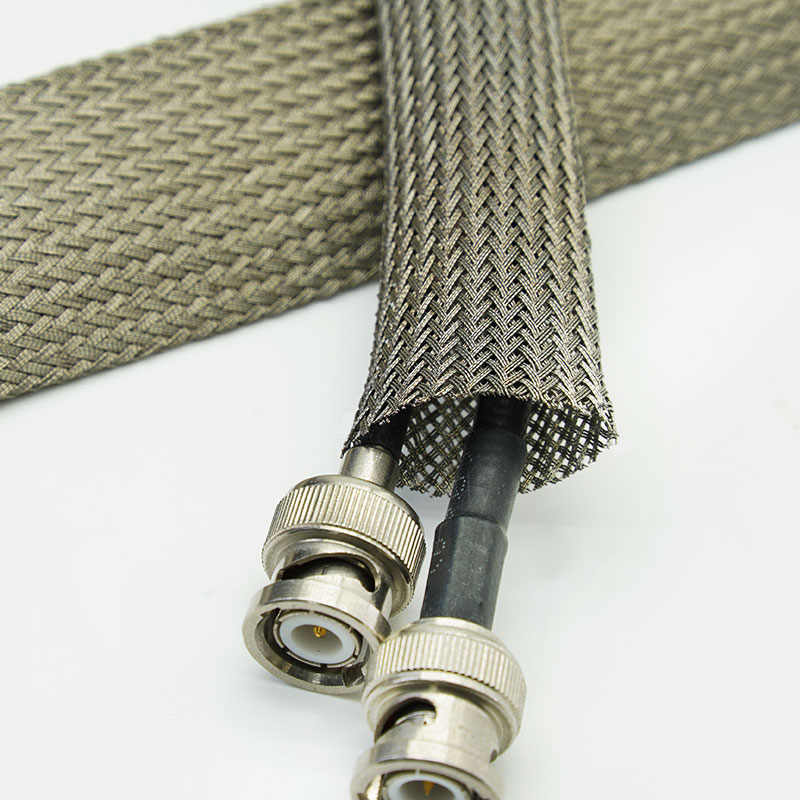

Perché scegliere la guaina intrecciata in lamina di rame MBS-CFW?
• Ridurre il peso e l'ingombro della schermatura
I filamenti conduttivi a base di lamina metallica creano una treccia leggera per assemblaggi elettronici compatti e apparecchiature mobili.
• Proteggere i delicati cablaggi di segnale
La guaina flessibile aggiunge una copertura conduttiva senza la rigidità di una pesante treccia di filo metallico.
• Percorso attraverso spazi ristretti
La struttura espandibile si adatta alle curve e ai profili variabili dei fasci di cavi in apparecchiature densamente impacchettate.
• Supporto per gli interventi di retrofit che migliorano la compatibilità elettromagnetica.
La guaina può essere installata sopra i cavi accessibili e collegata a un sistema di messa a terra adeguato.
Caratteristiche principali
1. Filamenti conduttivi in lamina di rame
Fornisce una struttura di schermatura metallica leggera.

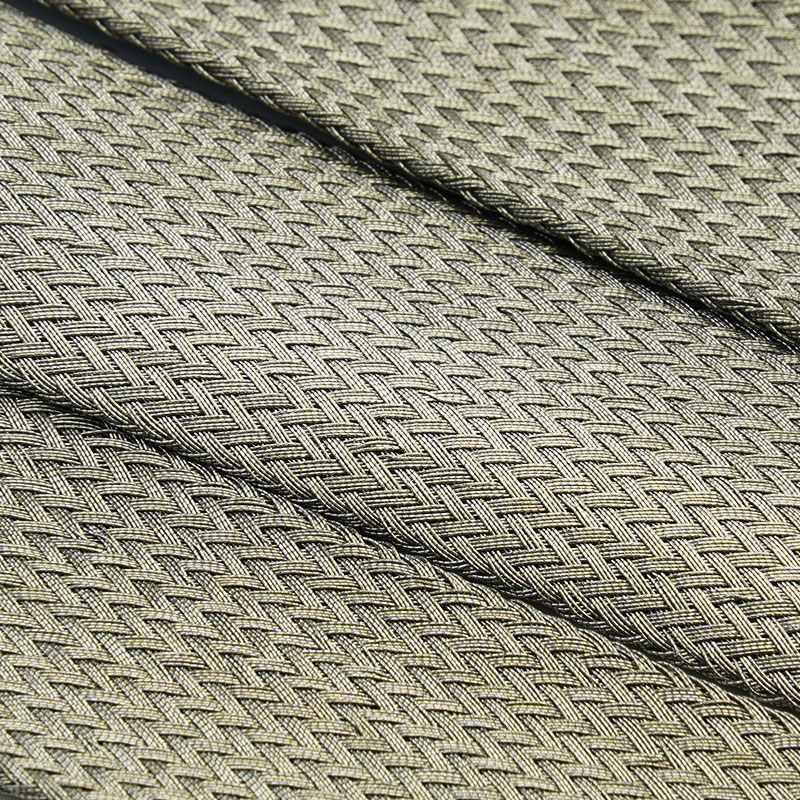

2. Costruzione intrecciata a basso ingombro
Adatto per assemblaggi in cui il peso e lo spazio di instradamento sono limitati.

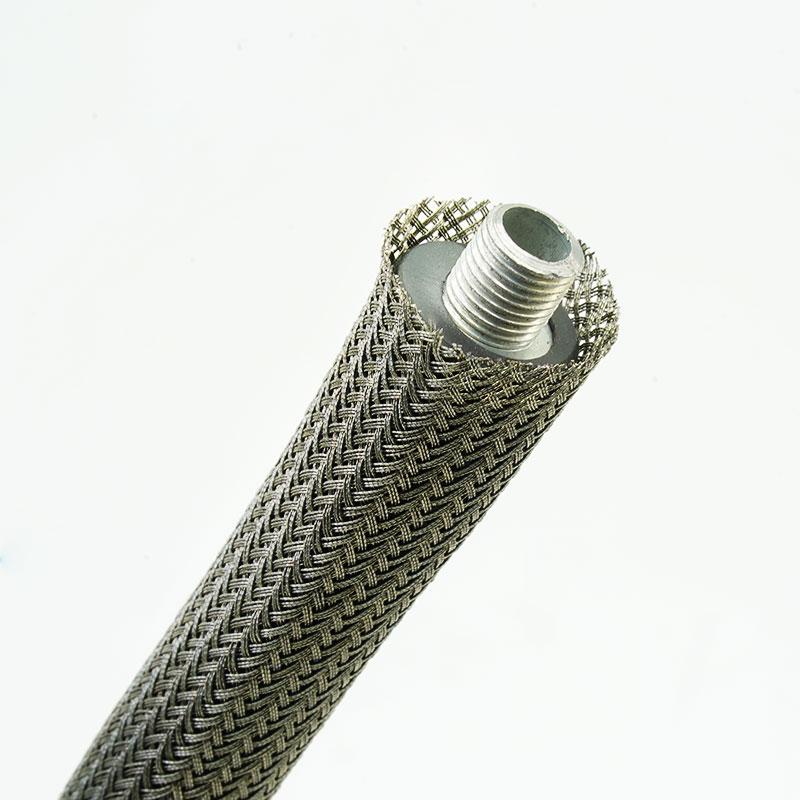

3. Adattatore per cavi espandibile
Compatibile con una gamma definita di diametri di cavi e cablaggi.

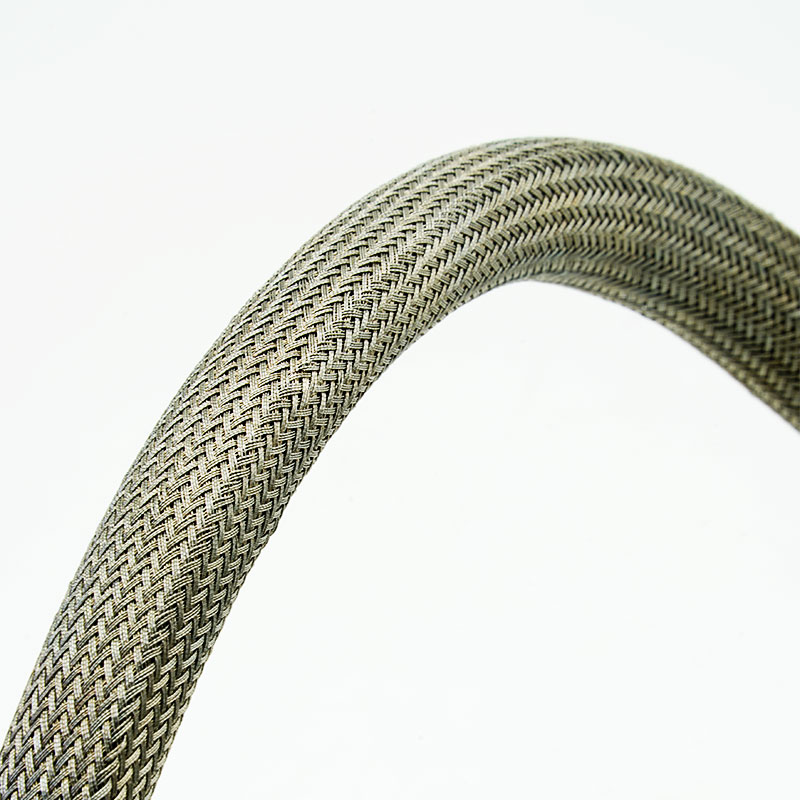

4. Gestione flessibile
Segue percorsi curvilinei e gruppi di cavi mobili o riparabili.
5. Supporto per la schermatura EMI e RFI
Contribuisce a controllare le interferenze irradiate se terminato correttamente.
6. Organizzazione dei fasci di cavi
Consente di raggruppare più fili sotto un unico strato protettivo conduttivo.
7. Personalizzazione specifica per l'applicazione
È possibile esaminare il diametro, la densità della treccia, la struttura del filamento, la lunghezza e l'imballaggio.
| Materiale | Foglio di rame stagnato e multifilamento di nylon |
| Costruzione | Treccia leggera espandibile |
| Copertura dello scudo | Copertura delle trecce specifica del progetto |
| Aspetto standard | Tonalità rame metallizzato |
| Temperatura di lavoro | -40℃~+125℃ |
| Infiammabilità | Autoestinguente |
| Efficacia della schermatura | ≥75 dB (30 MHz-3 GHz) secondo GB/T 30142-2013. |
| Colore standard | Rame stagnato |
| Documentazione di conformità | RoHS, REACH |
| Utensile da taglio | Forbici |
Specifiche

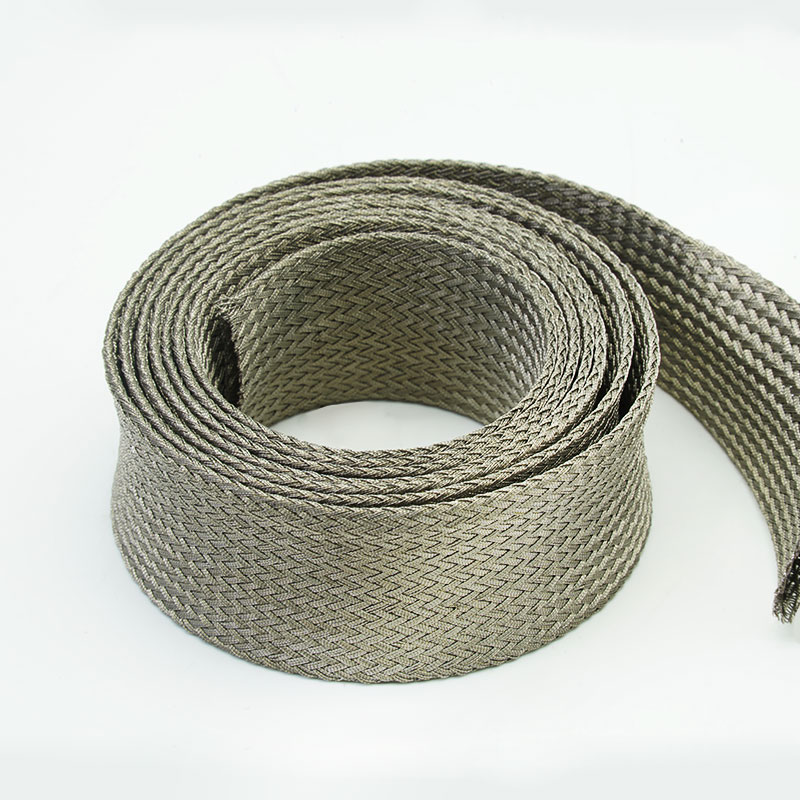

Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
MBS-CFW-004-TC | 1/8” | 4 | 3 | 7 | 250 |
MBS-CFW-006-TC | 1/4” | 6 | 4 | 9 | 200 |
MBS-CFW-008-TC | 5/16” | 8 | 6 | 12 | 150 |
MBS-CFW-010-TC | 3/8” | 10 | 7 | 16 | 150 |
MBS-CFW-012-TC | 1/2” | 12 | 8 | 20 | 150 |
MBS-CFW-015-TC | 5/8” | 15 | 10 | 23 | 100 |
MBS-CFW-020-TC | 3/4” | 20 | 13 | 28 | 50 |
| 1” | 25 | 18 | 32 | 50 |
| 1-1/4” | 30 | 30 | 50 | 50 |
| 1-1/2” | 40 | 30 | 60 | 25 |
| 2” | 50 | 40 | 60 | 25 |
● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.
Applicazioni tipiche
Strumenti elettronici e apparecchiature di prova
Protegge i cavi di segnale a basso livello, dove è necessario ridurre al minimo il peso e la rigidità aggiuntivi del metallo.
Interconnessioni di comunicazione e dati
Aggiunge copertura conduttiva attorno ai fasci di segnali compatti in contenitori con spazio limitato.
Robotica e automazione leggera
Protegge i cavi di controllo e di feedback in movimento, preservandone al contempo la flessibilità.
Prototipi di apparecchiature aerospaziali e mobili
Supporta lo sviluppo di imbracature che tengano conto del peso, previa verifica dei materiali e della conformità specifici del progetto.
Apparecchiature mediche e di laboratorio
Contribuisce a separare i cablaggi di segnale sensibili dalle fonti di rumore elettrico vicine; la conformità finale dell'apparecchiatura rimane comunque obbligatoria.
Iniziate considerando la gamma di diametri del cavo, il peso e l'ingombro massimi consentiti, la flessibilità richiesta, la gamma di frequenza e le prestazioni di assemblaggio desiderate. Verificate la copertura della treccia installata, il metodo di messa a terra, l'interfaccia del connettore o dell'involucro, i cicli di flessione e l'esposizione ambientale. La treccia in lamina di rame viene scelta principalmente per la sua leggerezza e flessibilità; le applicazioni che richiedono un'elevata corrente di messa a terra, una resistenza molto bassa o la massima robustezza meccanica potrebbero essere gestite meglio con MBS-TC.
Possibilità di personalizzazione
Dimensioni e copertura: diametro e densità della treccia abbinati al fascio di cavi installato.
Struttura del filamento: è possibile valutare il tipo di filamento a lamina e la struttura del filato di supporto.
Lunghezze di taglio e assemblaggi - Lunghezze di progetto e preparazioni di terminazione selezionate disponibili previo accordo.
Identificazione e confezionamento: etichette, bobine, sacchetti, kit e imballaggi a marchio privato possono essere personalizzati.
Per la costruzione confermata potrebbero essere disponibili le normative RoHS, REACH o altre documentazioni sui materiali. L'efficacia e la resistenza della schermatura devono essere dichiarate solo in base a un metodo concordato e a una configurazione di campione. Il prodotto di per sé non certifica il cavo assemblato per l'uso in applicazioni EMC, aerospaziali, mediche o altre applicazioni regolamentate. La compatibilità con la saldatura, la crimpatura e l'esposizione ambientale deve essere confermata.
Verifica del filamento conduttivo: vengono controllati l'identità, l'aspetto e le condizioni di ingresso del filamento in lamina.
Controllo qualità della treccia: vengono ispezionati la copertura, l'espansione, i filamenti rotti e l'uniformità della superficie.
Controllo del peso e delle dimensioni: vengono verificate le dimensioni nominali, la lunghezza e i parametri di massa concordati.
Ispezione di rilascio funzionale: i controlli di continuità o di resistenza possono essere specificati insieme alla revisione finale dell'etichetta e dell'imballaggio.
01. In che cosa si differenzia la treccia di lamina di rame dalla treccia di filo di rame stagnato?
La struttura in lamina di rame è generalmente più leggera e flessibile; la treccia di filo di rame stagnato è solitamente preferita per collegamenti, terminazioni e percorsi di corrente più elevati.
02. È possibile saldare direttamente questo manicotto?
Dipende dalla struttura e dal rivestimento del filamento di lamina. Prima di procedere alla selezione, verificare il processo di terminazione previsto.
03.L'espansione ridurrà la copertura di schermatura?
Sì. Man mano che una treccia si espande su un diametro maggiore, il suo angolo di copertura e la sua copertura ottica possono cambiare.
Richiedi un campione o un preventivo
Inviate le seguenti informazioni: diametro del cavo, area di copertura desiderata, intervallo di frequenza, metodo di messa a terra, ambiente di utilizzo, lunghezza finale e quantità annua. MJ FLEX esaminerà la configurazione della schermatura e vi consiglierà un campione o un preventivo.
