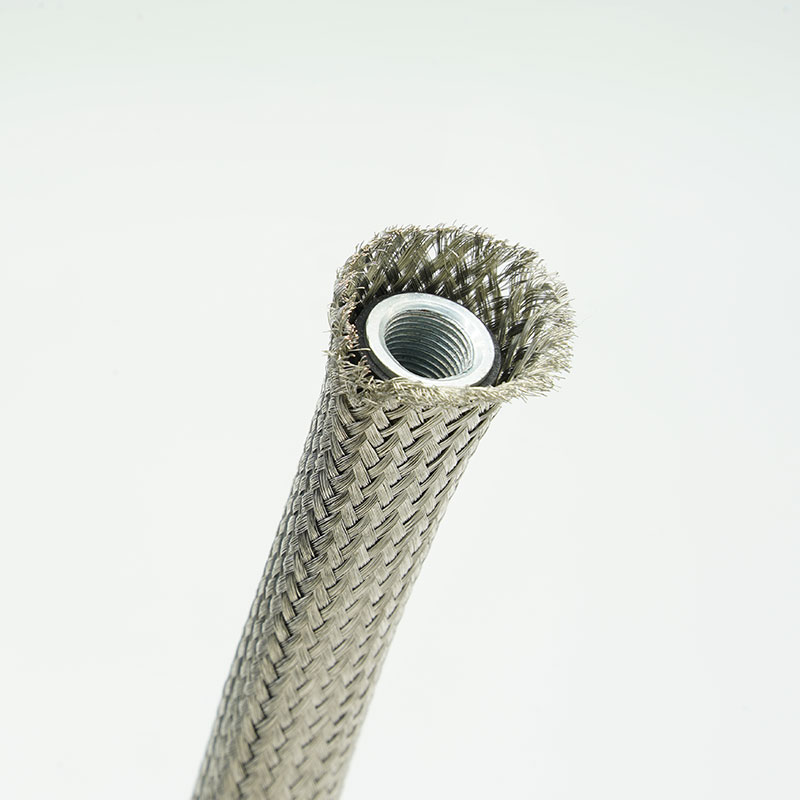

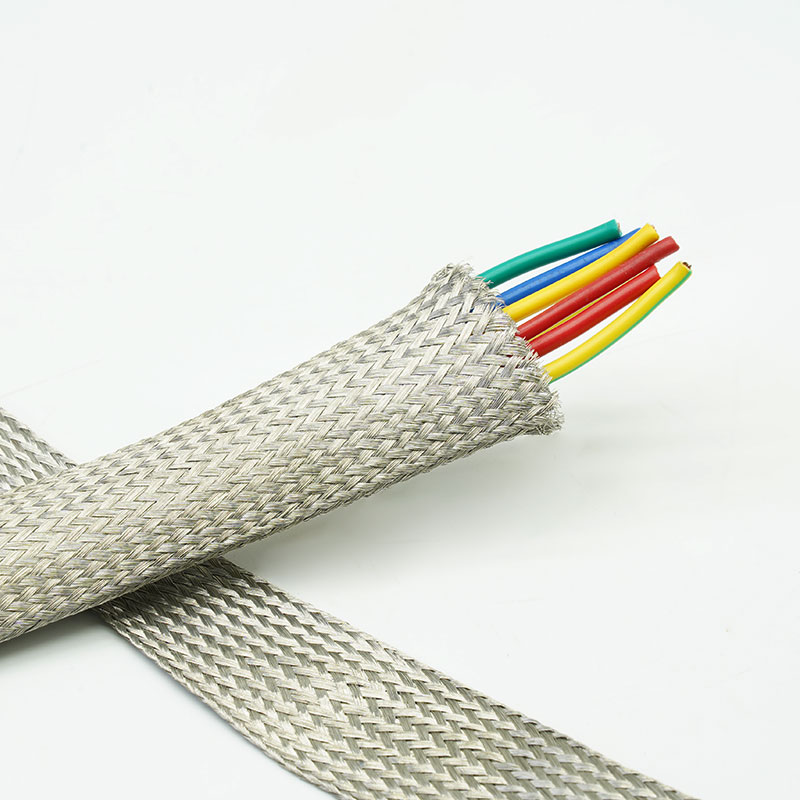

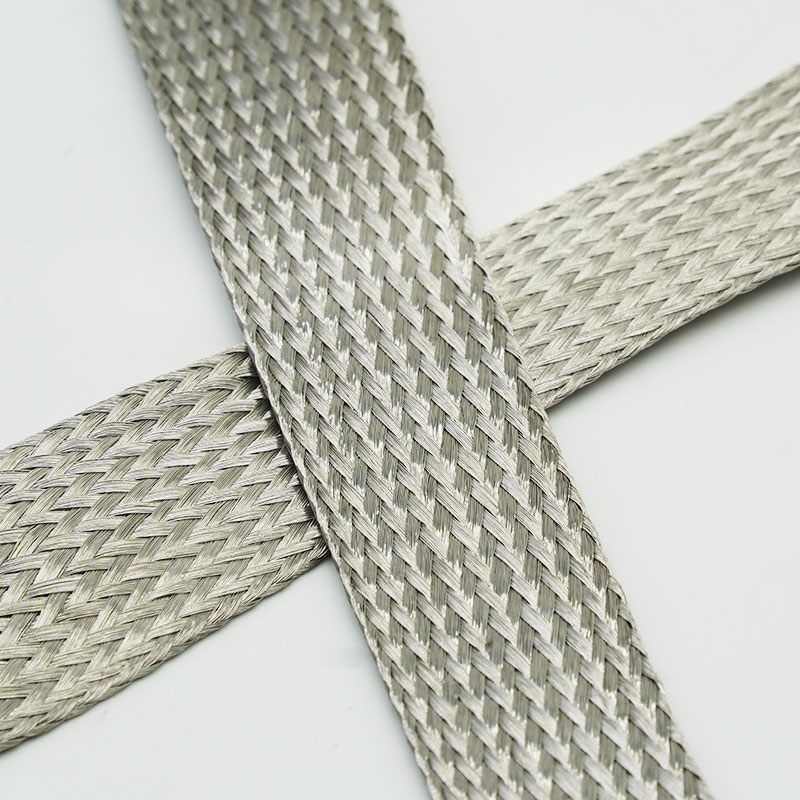

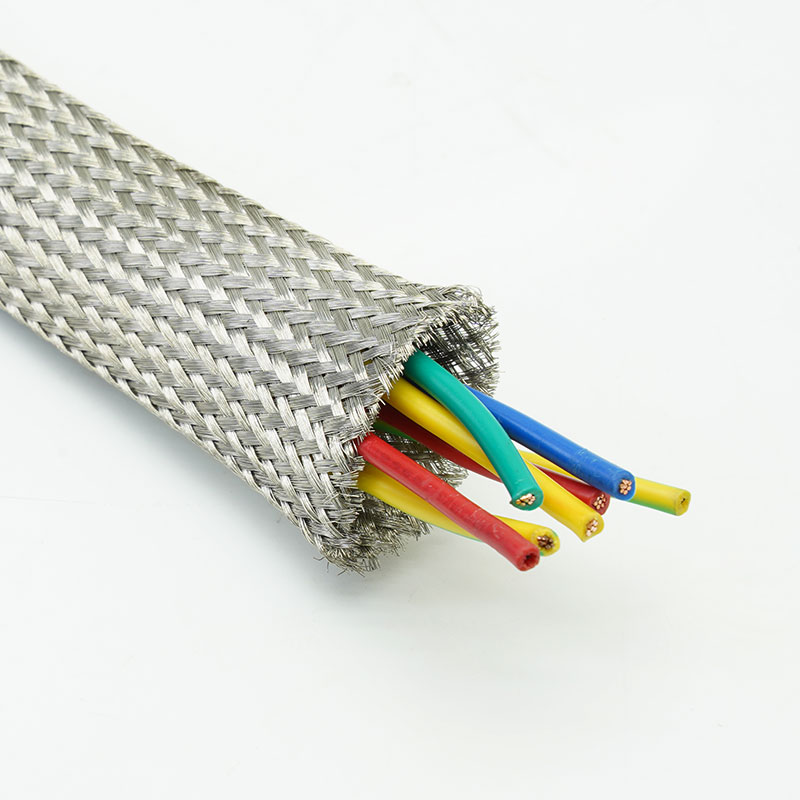

Perché scegliere la guaina intrecciata in rame stagnato MBS-TC?
• Controllo delle interferenze elettromagnetiche
La treccia conduttiva contribuisce a ridurre le interferenze irradiate in entrata o in uscita da un cavo, se correttamente messa a terra e terminata.
• Creare un percorso di messa a terra a bassa resistenza
La treccia metallica supporta la schermatura tra le sezioni del cavo, i connettori e gli involucri messi a terra.
• Proteggere il rame in ambienti difficili
La stagnatura offre una migliore resistenza all'ossidazione superficiale rispetto al rame nudo e garantisce una terminazione affidabile.
• Percorsi dei cavi di schermatura
La treccia espandibile si adatta più facilmente alle curve e alle variazioni di diametro rispetto al tubo metallico rigido.
Caratteristiche principali
1. Struttura in filo di rame stagnato
Combina la conduttività del rame con una superficie protettiva stagnata.
2. Struttura intrecciata espandibile
Compatibile con una gamma definita di diametri di cavi e cablaggi.
3. Strato di schermatura EMI e RFI
Fornisce copertura conduttiva per progetti di controllo delle interferenze.
4. Prestazioni di routing flessibili
Si adatta a curve, ramificazioni e profili irregolari dei cablaggi.
5. Capacità di messa a terra e di collegamento equipotenziale
Consente la terminazione conduttiva verso calotte posteriori, morsetti o alloggiamenti con messa a terra.
6. Superficie di terminazione saldabile
La stagnatura facilita i comuni processi di saldatura e collegamento.
7. Configurazioni di trecce personalizzate
Per i progetti OEM è possibile valutare il diametro del filo, la copertura, le dimensioni, la lunghezza e l'imballaggio.
| Materiale | Filo di rame stagnato |
| Costruzione | Treccia metallica espandibile |
| Copertura dello scudo | Copertura delle trecce specifica del progetto |
| Temperatura di lavoro | -40℃~+150℃ |
| Punto di fusione | 1084±5℃ |
| Efficacia della schermatura | ≥75 dB (30 MHz-3 GHz) secondo GB/T 30142-2013. |
| Colore standard | Rame stagnato |
| Documentazione di conformità | RoHS, REACH |
| Utensile da taglio | Forbici |
Specifiche
Numero di parte | Larghezza piatta (L) | Campo di estensione esteso (mm) | Imballaggio Lunghezza (m/bobina) |
Pollice | mm | Min.(I) | Max.(O) |
MBS-TC-003-TC | 1/8” | 3±1 | 1 | 4 | 250 |
MBS-TC-006-TC | 1/4” | 6±1 | 5 | 8 | 200 |
MBS-TC-008-TC | 5/16” | 8±2 | 6 | 12 | 200 |
MBS-TC-010-TC | 3/8” | 10±2 | 7 | 17 | 150 |
MBS-TC-012-TC | 1/2” | 12±2 | 8 | 20 | 100 |
MBS-TC-016-TC | 5/8” | 16±2 | 10 | 23 | 100 |
MBS-TC-020-TC | 3/4” | 20±2 | 13 | 26 | 50 |
| 1” | 25±2 | 18 | 33 | 50 |
| 1-1/4” | 32±2 | 20 | 50 | 50 |
| 1-1/2” | 38±2 | 30 | 60 | 50 |
| 1-3/4” | 45±2 | 35 | 75 | 25 |
| 2” | 50±2 | 40 | 80 | 25 |
● Nota: La gamma estesa descrive la capacità geometrica, non il punto di funzionamento continuo preferito. Selezionare un'espansione prossima al massimo aumenta le aperture della treccia, riduce la copertura superficiale e accorcia la lunghezza installata.
Applicazioni tipiche
Cavi per il controllo e l'automazione industriale
Riduce le interferenze intorno agli azionamenti dei motori, ai sensori e ai segnali di controllo, favorendo al contempo il collegamento a massa dell'involucro.
Sistemi elettrici per autoveicoli e veicoli elettrici
Aggiunge una schermatura flessibile attorno ai cablaggi di segnale, comunicazione e ausiliari a bassa tensione in prossimità di sorgenti di rumore elettrico.
Robotica e sistemi servoassistiti
Protegge i cavi di feedback e di controllo posizionati in prossimità di motori, azionamenti e apparecchiature di commutazione.
Apparecchiature di comunicazione e dati
Contribuisce a controllare il rumore irradiato sulle interconnessioni che richiedono la continuità della schermatura conduttiva.
Cinghie di messa a terra e gruppi di collegamento equipotenziale
Fornisce una treccia conduttiva flessibile per collegamenti di messa a terra personalizzati e connessioni per contenitori.
Definire l'intervallo di diametro del cavo, la copertura di treccia installata richiesta, l'intervallo di frequenza e le prestazioni di schermatura target a livello di sistema. Specificare inoltre le condizioni di curvatura e flessione, i requisiti di corrente o di collegamento, l'ambiente, il metodo di terminazione e la geometria del connettore. I risultati di schermatura dipendono dall'intero assemblaggio, in particolare dalla copertura, dalle giunzioni, dalla messa a terra e dalla terminazione a 360 gradi; la sola guaina non determina le prestazioni EMC finali.
Possibilità di personalizzazione
Diametro nominale ed espansione - Dimensionati in base al cavo, al connettore e alla copertura di installazione richiesti.
Struttura del filo e della treccia: è possibile valutare il diametro del filo, il numero di portanti e la densità della treccia.
Lunghezze finali - Pezzi tagliati o assemblaggi prefabbricati disponibili dopo la revisione dei disegni.
Supporto per la terminazione e il confezionamento: le opzioni possono includere crimpatura, saldatura, etichette, bobine, kit e confezionamento OEM.
Le dichiarazioni sui materiali, come quelle previste dalle normative RoHS e REACH, potrebbero essere disponibili per la costruzione confermata. L'efficacia della schermatura, la resistenza in corrente continua, la capacità di corrente, le prestazioni in termini di resistenza alla corrosione e i limiti di temperatura devono essere basati su metodi di prova concordati e sulla configurazione fornita. La conformità EMC finale deve essere verificata sul cavo o sull'apparecchiatura del cliente.
Controllo dell'identità del materiale: il filo di rame e la superficie stagnata vengono controllati rispetto alle specifiche approvate.
Ispezione della struttura della treccia: vengono monitorate le condizioni del filo, le infilature, l'uniformità della copertura e i fili rotti.
Verifica dimensionale: vengono controllate la dimensione nominale, l'espansione e la lunghezza finale.
Controlli elettrici e di rilascio: è possibile concordare test di resistenza o di continuità, seguiti dalla verifica dell'etichetta e dell'imballaggio.
01. Come deve essere messa a terra la manica?
Utilizzare una terminazione a bassa impedenza adeguata alla gamma di frequenza, idealmente con contatto circonferenziale con il connettore o l'involucro.
02. La guaina ha un valore di efficacia di schermatura fisso?
Non in modo universale. Le prestazioni variano in base alla copertura della treccia, al diametro di installazione, alla frequenza e alla qualità della terminazione.
03.Perché utilizzare rame stagnato anziché rame nudo?
La stagnatura migliora la resistenza all'ossidazione superficiale e la saldabilità, mantenendo al contempo la conduttività a base di rame.
Richiedi un campione o un preventivo
Inviate le seguenti informazioni: diametro del cavo, area di copertura desiderata, intervallo di frequenza, metodo di messa a terra, ambiente di utilizzo, lunghezza finale e quantità annua. MJ FLEX esaminerà la configurazione della schermatura e vi consiglierà un campione o un preventivo.
